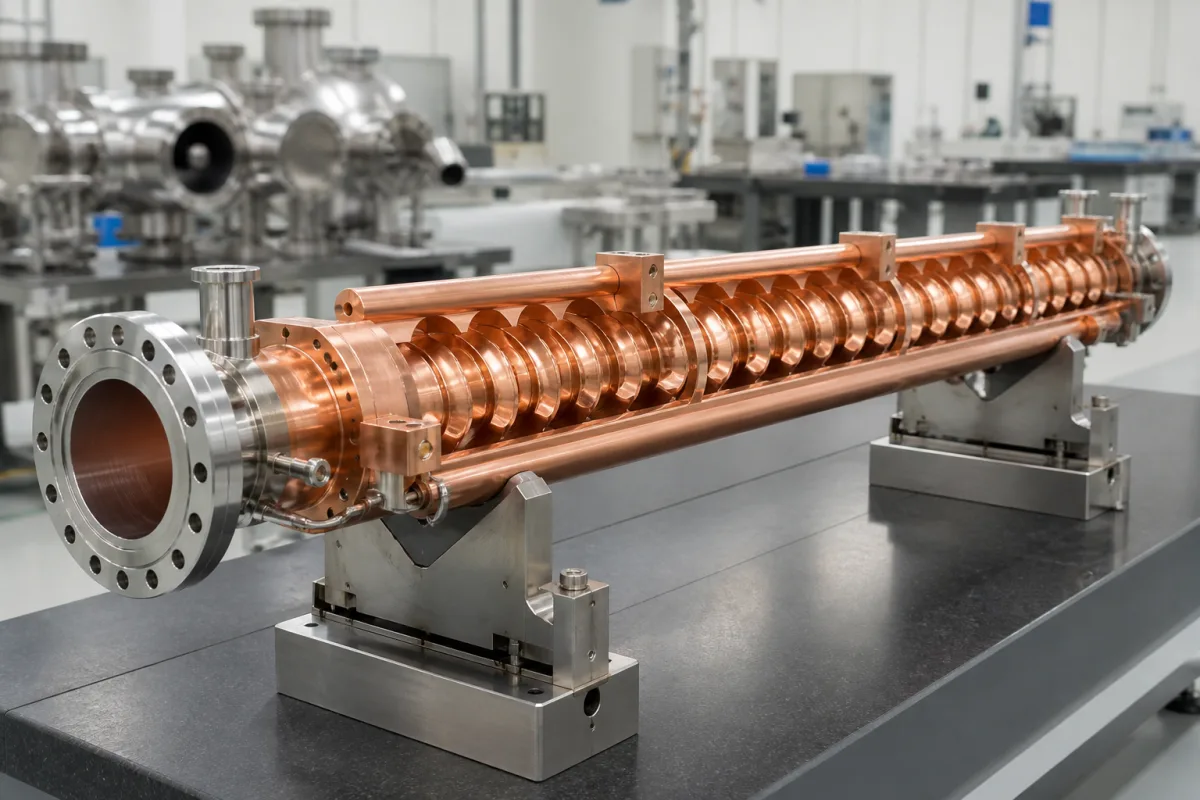

波导基于行波或驻波加速原理工作。微波功率（通常在S波段，约3 GHz）馈入结构，产生同步的纵向电场模式。与电场同相注入的电子在电磁波上“冲浪”，在穿过波导的连续腔体时获得动能。腔体的精确几何结构决定了谐振频率和波的相速度，该速度与电子速度匹配以实现最佳能量传递。
| 参数 | 典型区间 | 选型说明与越界后果 |
|---|---|---|
| 工作频率 | 2856 ± 5 MHz | S-band; must match RF source |
| 输入功率 | 2.5–5.0 MW | Peak RF power for acceleration |
| 束流能量 | 6–15 MeV | Selectable for treatment depth |
| 束流强度 | 0.1–1.0 A | Pulsed current |
| 电压驻波比 | ≤ 1.2 | Match to RF source |
| 冷却水流量 | 10–20 L/min | Maintain thermal stability |
| 冷却水入口温度 | 20–30 °C | Prevent detuning |
| 真空度 | ≤ 1e-7 Torr | Prevent arcing |
| 材料 | OFHC Cu | High conductivityASTM B170 |
| 重量 | 15–25 kg | Handling and mounting |
| 长度 | 300–500 mm | Fits linac gantry |
区间为行业参考值，供询价时圈定范围用，不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。
诱因 → 失效模式 → 工程缓解
| pressure: | 高真空（10^-6 至 10^-9 托） |
| other spec: | 电子能量范围：6-20 MeV，射频频率：2.998-3.000 GHz，真空完整性：<10^-9 mbar·L/s 泄漏率 |
| temperature: | 20-40°C（运行），15-50°C（存储） |
不是客户评论，也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。
这些分值是采购评估维度示例，不代表真实客户评分、具体国家买家反馈或实时询盘。
工作频率通常在S波段，约为2856 MHz，容差为±5 MHz。这必须与直线加速器中使用的射频源（磁控管或速调管）匹配。
射频结构通常采用无氧高导电铜（OFHC）以确保高导电性，而结构部件可能使用不锈钢。材料等级应与制造商确认。
冷却对于维持热稳定性和防止谐振频率失谐至关重要。典型冷却水流量为10-20 L/min，入口温度为20-30 °C，但这些值必须针对具体型号确认。
通常需要≤1e-7 Torr的真空度以防止打火并确保稳定运行。这是一个参考值；确切要求可能有所不同，应与制造商确认。
