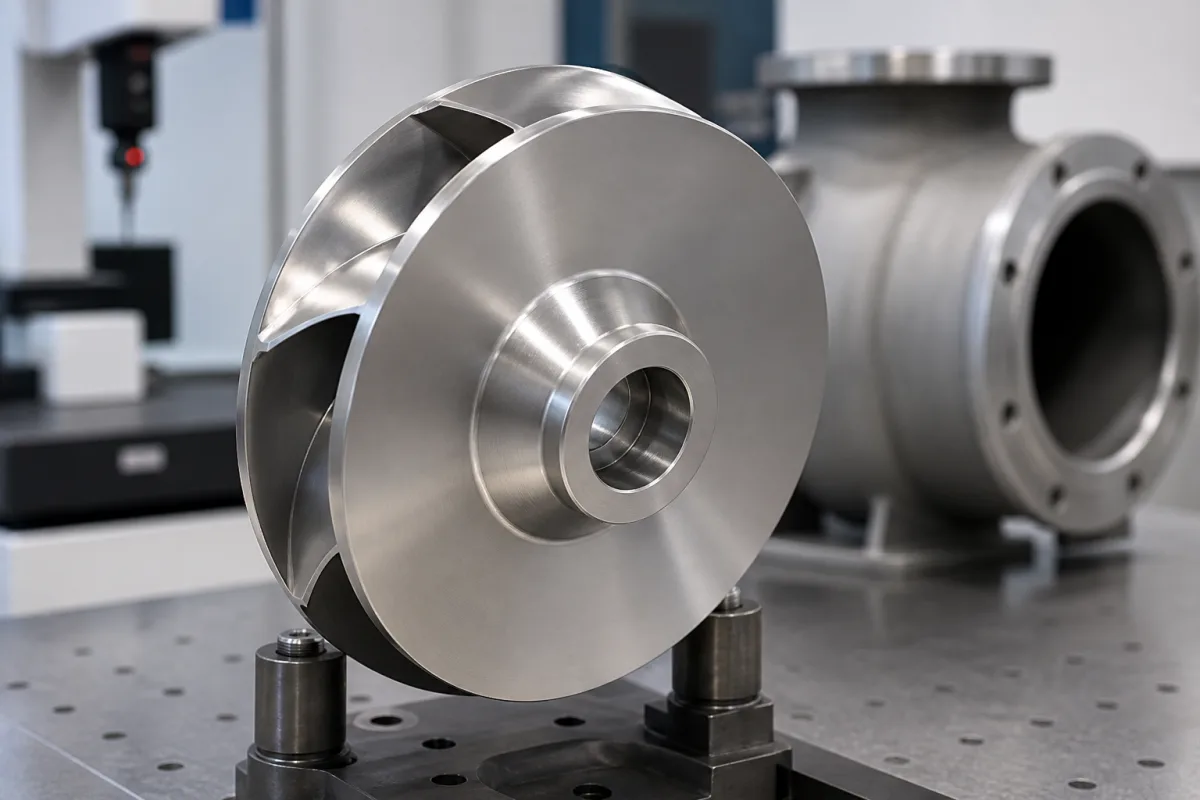

离心泵叶轮

基于 CNFX 目录中多个工厂资料的聚合洞察,离心泵叶轮 在 通用机械制造 行业中通常会围绕 直径 到 叶片数量 进行能力评估。

技术定义与核心装配

一个典型的 离心泵叶轮 通常集成 叶片 与 轮毂。CNFX 上列出的制造商通常强调 不锈钢316 结构,以支持稳定的生产应用。

离心泵中将能量传递给流体的旋转部件。

技术定义

离心泵叶轮是关键旋转部件,它将电机提供的机械能转化为流体系统中的动能。它由安装在中心轮毂上的弯曲叶片组成,通过离心力将流体向外加速。该部件在水处理、化工处理和暖通空调系统等工业流体输送应用中至关重要。制造商将叶轮作为替换件和原始设备制造商(OEM)部件供应给全球的泵组装工厂。

工作原理

旋转运动产生离心力,使流体从叶轮中心径向加速至外围,从而增加流体速度和压力。

技术参数

直径
叶轮整体直径,从叶片尖端到相对尖端毫米
叶片数量
叶轮上弯曲叶片的数量
轮毂直径
轴连接的中心安装点直径毫米
叶片角度
叶片曲率相对于径向方向的角度
最高转速
最大安全旋转速度转/分
平衡等级
振动控制动态平衡规范G级

主要材料

不锈钢316 铸铁 青铜

组件 / BOM

叶片
用于向流体传递能量的曲面叶片
材料: 与主叶轮材料一致
轮毂
连接泵轴的中心安装结构
材料: 与主叶轮材料匹配(如ABS塑料)
耐磨环
可更换的环形零件,用于减少间隙磨损
材料: 青铜或淬火钢
键槽
机械键的加工槽,用于防止轴上的旋转
材料: 加工到轮毂材料中

FMEA · 风险与缓解

诱因 → 失效模式 → 工程缓解

可用净正吸入压头(NPSHa)低于所需净正吸入压头(NPSHr)差值超过0.3 m 汽蚀侵蚀导致材料损失速率0.1-1.0 mm/年,振动增加至4.5 mm/s RMS 重新设计叶轮,增加诱导叶片使NPSHr降低40%,安装增压泵确保NPSHa > NPSHr + 0.5 m
由于不对中 > 0.05 mm/mm,在1800 RPM时径向载荷超过500 N 运行20,000小时后轴承疲劳失效,轴偏转 > 0.1 mm 导致密封泄漏 采用双蜗壳设计将径向推力降低85%,激光对中至0.02 mm/mm公差,实施状态监测并在振动达到3.5 mm/s RMS时报警

工程推理

运行范围
范围
0.5-25 bar 压差,500-3600 RPM 转速,5-80°C 流体温度
失效边界
NPSHr > NPSHa 差值超过0.3 m,材料屈服强度超过250 MPa von Mises应力,叶尖线速度 > 150 m/s 导致材料屈服
汽蚀发生在局部压力降至流体蒸汽压以下时(例如,20°C水为0.023 bar),产生的蒸汽泡以1000-2000 bar的微射流溃灭导致点蚀;交变应力超过316不锈钢10^7循环疲劳极限200 MPa导致疲劳失效
制造语境
离心泵叶轮 在 通用机械制造 中会按材料、工艺窗口和检验要求共同评估。

别名与俗称

Pump Rotor Centrifugal Wheel Fluid Wheel

行业别名与关键词

该产品在 CNFX 数据库中的搜索词、别名和技术称呼。

应用匹配与尺寸矩阵

运行限制
pressure:最高25 bar
flow rate:5-500 m³/h
temperature:-20°C 至 120°C
slurry concentration:最高20% 固体重量比
兼容性
清洁水化学溶液 (pH 4-10)含非磨蚀性颗粒的轻质浆料
不适用:含尖锐颗粒的高磨蚀性浆料
选型所需数据
  • 所需流量 (m³/h)
  • 所需扬程/压力 (bar 或 米)
  • 流体特性 (密度、粘度、固体含量)

可靠性与工程风险分析

失效模式与根因
汽蚀
原因:净正吸入压头(NPSH)不足导致蒸汽泡形成和溃灭,引起叶轮表面点蚀和材料损失。
磨蚀
原因:泵送流体中的悬浮固体颗粒导致叶轮叶片渐进磨损,特别是在高流速和高颗粒浓度下。
维护信号
  • 运行期间出现异常高频振动或可听见的“噼啪”声,表明发生汽蚀
  • 在转速恒定的情况下,泵的排出压力或流量逐渐下降,表明叶轮磨损或损坏
工程建议
  • 通过确保吸入管路设计正确并避免空气进入,将NPSH裕度维持在制造商最低要求之上
  • 在叶轮表面安装耐磨涂层,并实施适当的过滤以减少泵送流体中的磨蚀颗粒含量

合规与制造标准

参考标准
ISO 5199:2016 - 离心泵技术规范ANSI/HI 1.1-1.6 - 水力学会离心泵标准DIN EN ISO 9906:2012 - 回转动力泵 - 水力性能验收试验
制造精度
  • 叶轮孔径: +/-0.02 mm
  • 叶轮叶片轮廓公差: +/-0.5° 角度偏差
质量检验
  • 用于表面裂纹检测的着色渗透探伤试验
  • 符合ISO 1940-1 G6.3等级的动平衡试验

生产该产品的制造商

具备该产品生产能力的中国制造商与相关工厂资料。

制造商列表用于前期研究和供应商能力理解,不代表认证、排名或交易担保。

采购评估维度

不是客户评论,也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。

技术文档
4/5
制造能力
4/5
可检验性
5/5
供应商透明度
3/5

这些分值是采购评估维度示例,不代表真实客户评分、具体国家买家反馈或实时询盘。

常见问题

离心泵叶轮有哪些可用材料?

我们的离心泵叶轮提供不锈钢316(耐腐蚀)、铸铁(经济耐用)和青铜(适用于海洋应用)等材料制造。

泵叶轮的G级平衡精度等级有何重要性?

G级平衡精度等级确保在高转速下振动最小、运行平稳,从而延长泵的使用寿命并减少通用机械应用中的维护需求。

如何为我的离心泵叶轮选择合适的叶片角度?

叶片角度的选择取决于您具体的流体处理要求。标准角度可优化效率和压力,而定制角度可为专业应用进行工程设计。
