化学反应器搅拌桨叶

基于 CNFX 目录中多个工厂资料的聚合洞察,化学反应器搅拌桨叶 在 基础化学制造 行业中通常会围绕 直径 到 叶片厚度 进行能力评估。

技术定义与核心装配

一个典型的 化学反应器搅拌桨叶 通常集成 叶片板 与 轮毂。CNFX 上列出的制造商通常强调 不锈钢316L 结构,以支持稳定的生产应用。

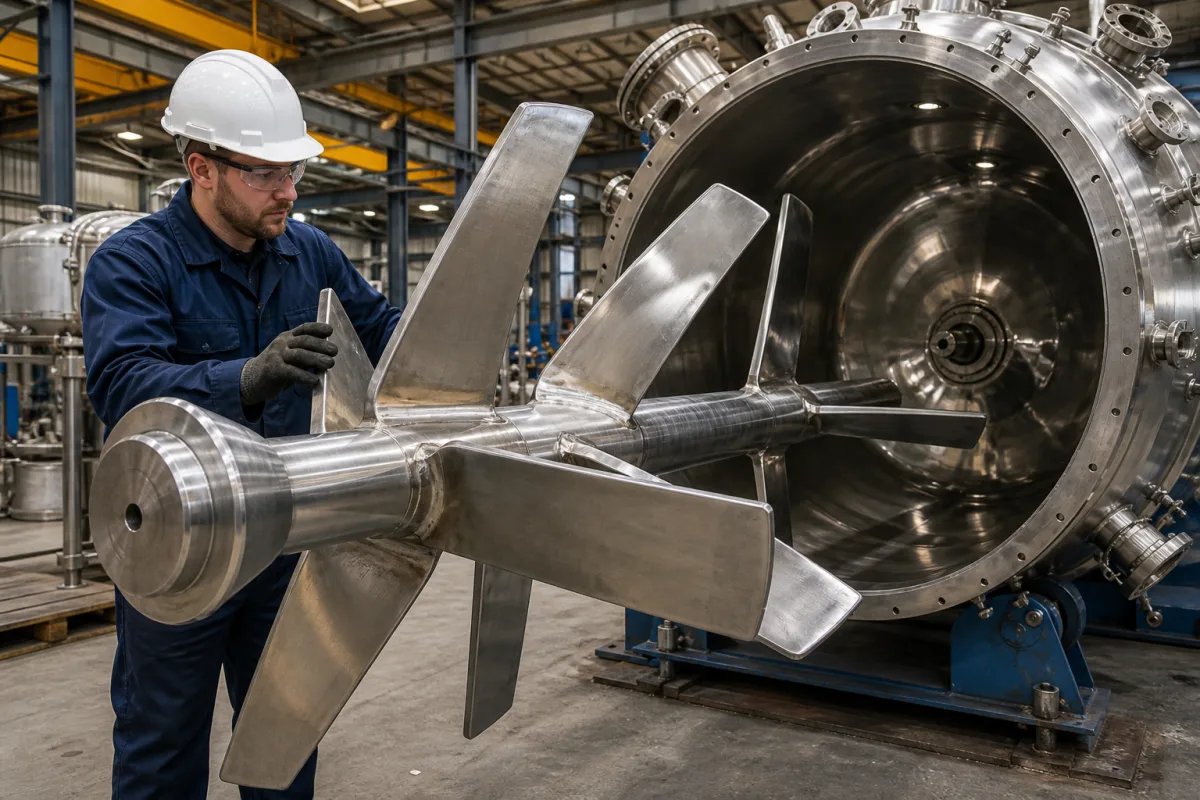

用于工业反应器内混合化学品的机械桨叶

技术定义

一种精密设计的机械部件,专为安装在化学反应器的搅拌轴上。它通过旋转穿过化学溶液,提供主要的混合作用,确保均质混合、热量传递和反应效率。这些桨叶对于维持间歇式和连续式化学制造中一致的过程条件至关重要。其制造旨在耐受腐蚀性环境和机械应力。

工作原理

在轴上旋转,在反应器容器内产生流体运动和混合。

技术参数

直径
整体叶片直径毫米
叶片厚度
叶片材料厚度毫米
轴孔直径
轴安装孔尺寸毫米
叶片数量
每个组件的叶片数量
桨距角
叶片相对于轴的角度

主要材料

不锈钢316L 哈氏合金C-276 钛合金

组件 / BOM

叶片板
主要流体位移表面
材料: 不锈钢
轮毂
轴连接与扭矩传递
材料: 锻钢
加强筋
用于抵抗弯曲的结构支撑件
材料: 与叶片材料相同
安装螺栓
将叶片固定至轮毂
材料: 合金钢

FMEA · 风险与缓解

诱因 → 失效模式 → 工程缓解

桨叶固有频率47赫兹处的共振激励 桨叶根部圆角处疲劳断裂 刚度调谐将固有频率移至35赫兹,圆角半径增加至15毫米
空化气泡溃灭压力150兆帕 表面点蚀侵蚀,速率0.1毫米/年 流体动力学重新设计以保持NPSHa > NPSHr 1.5米,应用硬度为300 HV的硬化涂层

工程推理

运行范围
范围
叶尖速度0.5-3.0米/秒,流体粘度0.1-5.0帕·秒,温度20-150°C
失效边界
应力达到250兆帕时超过屈服强度(AISI 316L),裂纹扩展长度0.8毫米,侵蚀导致桨叶质量损失10%
斯特劳哈尔数为0.21时湍流涡旋脱落引起的高周疲劳,60°C以上氯化物环境中的应力腐蚀开裂,颗粒速度超过2.5米/秒时的磨蚀磨损
制造语境
化学反应器搅拌桨叶 在 基础化学制造 中会按材料、工艺窗口和检验要求共同评估。

别名与俗称

reactor agitator blade mixing blade stirrer blade

行业别名与关键词

该产品在 CNFX 数据库中的搜索词、别名和技术称呼。

应用匹配与尺寸矩阵

运行限制
pressure:最高10巴
flow rate:叶尖速度0.5至5米/秒
temperature:-20°C至200°C
slurry concentration:固体含量最高达40%(重量比)
兼容性
水溶液聚合物熔体有机溶剂
不适用:氢氟酸环境
选型所需数据
  • 反应器容器直径
  • 所需混合强度(雷诺数)
  • 流体粘度范围

可靠性与工程风险分析

失效模式与根因
疲劳开裂
原因:由湍流、共振或材料缺陷引起的循环应力,导致在焊缝或桨叶根部等应力集中处萌生和扩展裂纹。
腐蚀-侵蚀
原因:化学侵蚀与流体冲击相结合,通常因高温、侵蚀性介质(酸、氯化物)或混合材料组件中的电偶腐蚀而加速。
维护信号
  • 异常振动或噪音(例如有节奏的敲击声、高频啸叫),表明存在不平衡、松动或桨叶损坏。
  • 检查时发现桨叶上可见的材料损失、点蚀或裂纹,尤其是在边缘或焊接区域附近。
工程建议
  • 实施定期振动分析和动平衡,以在灾难性故障前检测早期不平衡或共振问题。
  • 选择耐腐蚀材料(如双相不锈钢、涂层)并确保正确的焊接程序,以最小化应力集中和电偶腐蚀。

合规与制造标准

参考标准
ISO 2858:2012 - 端吸式离心泵(命名、额定工况点和尺寸)ASME B73.1-2012 - 化工过程用卧式端吸离心泵规范DIN 28136 - 反应容器用搅拌器;主要尺寸
制造精度
  • 桨叶厚度:+/-0.5毫米
  • 轴对中:每米0.05毫米
质量检验
  • 用于表面缺陷的着色渗透检测
  • 通过光谱分析进行材料成分验证

生产该产品的制造商

具备该产品生产能力的中国制造商与相关工厂资料。

制造商列表用于前期研究和供应商能力理解,不代表认证、排名或交易担保。

采购评估维度

不是客户评论,也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。

技术文档
4/5
制造能力
4/5
可检验性
5/5
供应商透明度
3/5

这些分值是采购评估维度示例,不代表真实客户评分、具体国家买家反馈或实时询盘。

常见问题

对于腐蚀性化学混合应用,哪种材料最佳?

对于高腐蚀性环境,哈氏合金C-276对氯化物和氧化剂具有卓越的耐腐蚀性,而钛合金在氯化物和酸性介质中表现优异。不锈钢316L在中等腐蚀性环境中具有成本效益。

如何为我的反应器选择正确的搅拌桨叶直径?

桨叶直径通常应为反应器直径的1/3至1/2,以实现最佳混合效率。在确定尺寸时,需考虑流体粘度、混合强度要求以及反应器几何形状。

反应器搅拌桨叶需要哪些维护?

定期检查腐蚀、侵蚀和机械完整性至关重要。检查安装螺栓的扭矩是否正确,检查加强筋是否有应力裂纹,并在磨蚀性应用中监测桨叶厚度磨损情况。
