位置传感器

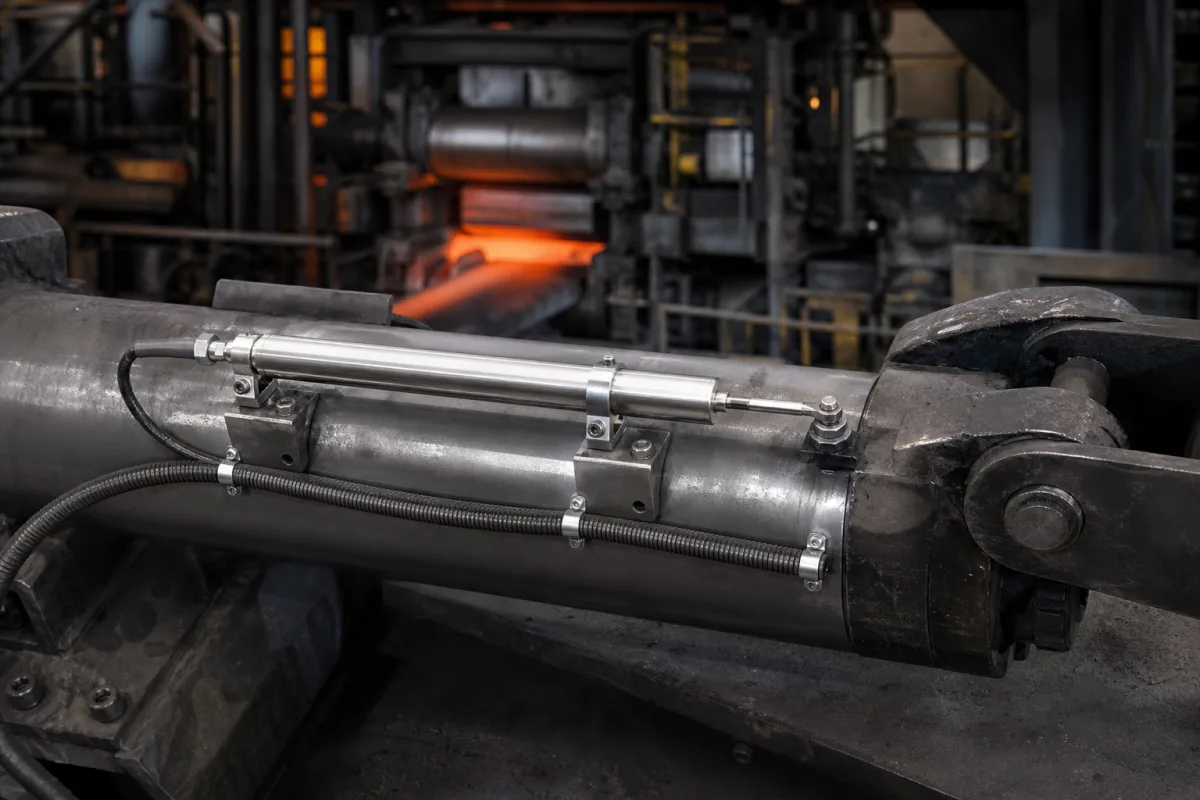

在重型轧机液压压下系统中，位置传感器是关键反馈元件。它直接耦合到压下机构，精确测量工作辊的垂直位置。该实时位置数据对于轧机控制系统维持精确的辊缝设定、确保产品厚度（板厚）一致以及执行自动化轧制计划至关重要。该传感器专为恶劣工业环境设计，采用不锈钢外壳（材料等级316L，符合ASTM A240），防护等级为IP67（符合IEC 60529），防尘和防水。它基于磁致伸缩、LVDT或激光/光学原理工作，其中磁致伸缩型常见。在磁致伸缩传感器中，磁性位置标记沿波导移动。电脉冲沿波导发送，与标记的磁场相互作用，产生扭转应变波。测量脉冲与检测到的返回波之间的时间延迟，即可高精度和高重复性地计算标记的精确线性位置。该设备提供0–1000 mm的测量范围（可定制最大2000 mm），线性误差±0.05%FS，重复性±0.01%FS，输出信号4–20 mA。工作电压24 V DC（±10%），具有反极性保护。工作温度范围-40至85°C，可选扩展范围。重量约1.5 kg，随量程变化。选型时，需考虑所需测量范围、精度、输出信号类型和环境条件。采购前，请与法定制造商或供应商核实具体型号的值和标准。该传感器是组件，而非独立系统，必须与轧机控制系统集成。定期维护包括检查机械磨损、电气连接和信号完整性。故障模式包括信号丢失、漂移或机械损坏，可能导致辊缝设定错误和产品质量问题。
