高炉烟囱

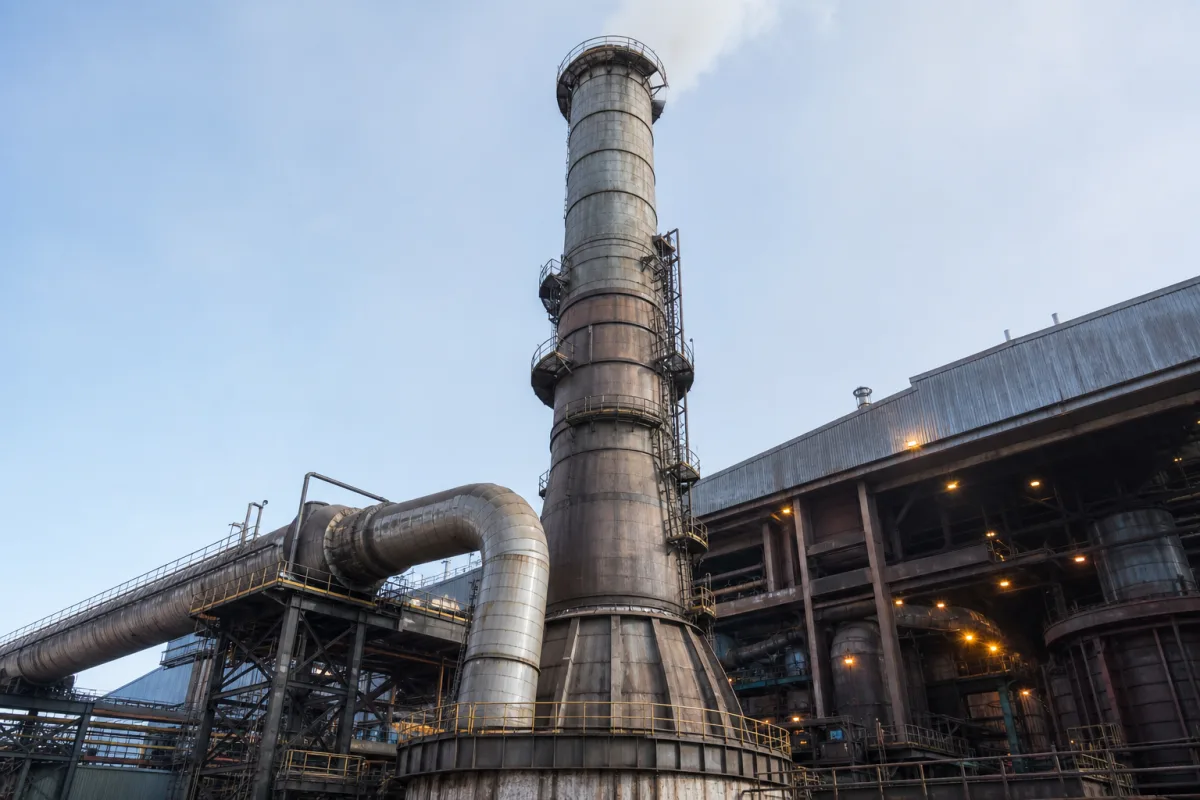

在高炉结构中，烟囱是高大的圆柱形部件，作为主要的排气和通风系统。它位于炉体上方，负责安全排放冶炼过程中产生的高温气体（主要为一氧化碳、二氧化碳和氮气）以及细小的粉尘和颗粒物（烟气粉尘）。其设计对于维持适当的炉压、确保高效燃烧以及将排放物引导至气体净化系统至关重要。烟囱通常由耐火衬里钢制成，耐火材料保护钢壳免受高温和腐蚀性气体的影响。关键设计参数包括高度（通常为30–120米）、内径（2–8米）、壁厚（12–40毫米）和工作温度（200–400°C，峰值可达500°C）。工作压力通常为负压（抽力），范围在-0.5至0.5千帕之间。结构件常用材料牌号为Q235B或Q345R，参考GB/T 700和GB/T 1591标准。腐蚀裕量通常为2–6毫米，基于烟气成分确定。设计必须考虑风荷载（0.5–1.5千牛/平方米，依据GB 50009）和抗震设防烈度（6–9度，依据GB 50011）。总重量（包括内衬和平台）范围为50–500吨。在适当维护下，预期使用寿命为20–30年。这些数值为参考范围；实际规格必须与法定制造商或供应商确认，以适用于具体应用。烟囱的高度产生自然抽力（烟囱效应），有助于气体流动。气体从顶部排出，通常被引导至下游设备进行热回收（如热风炉）和气体净化，然后排放或再利用。
