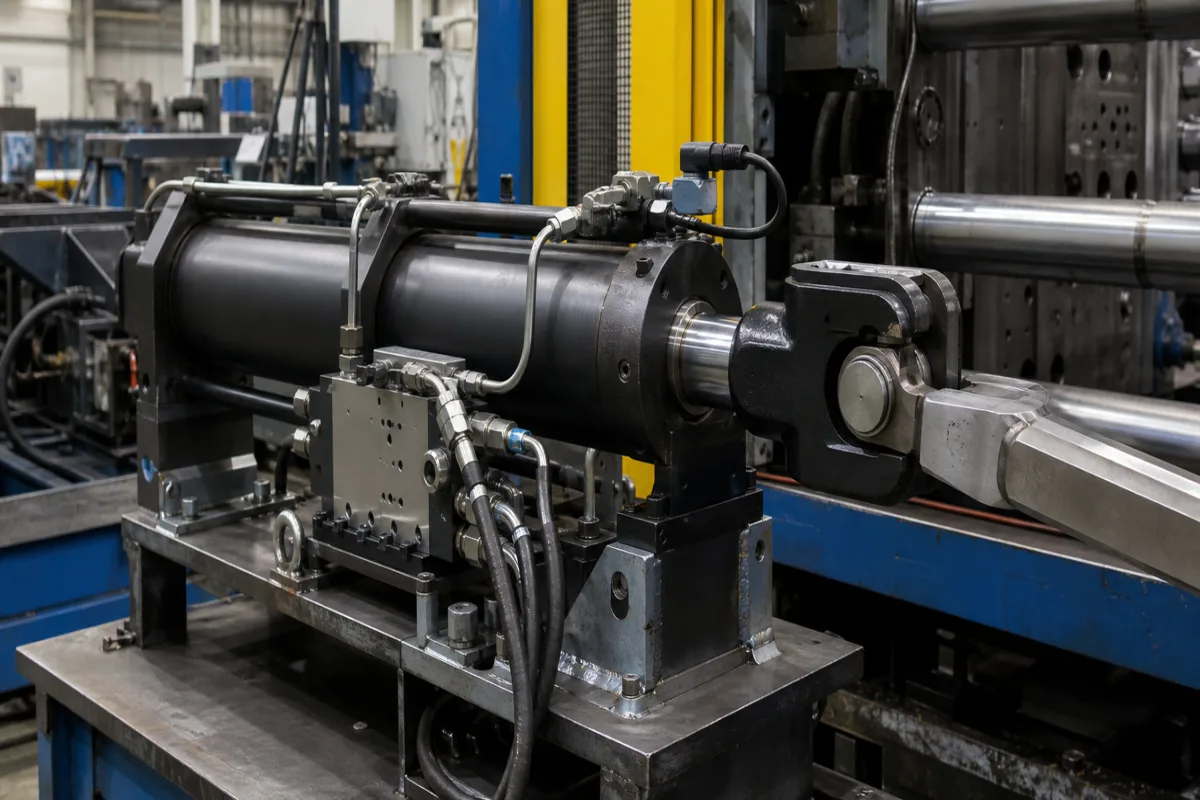

执行器组件

基于 CNFX 目录中多个工厂资料的聚合洞察，执行器组件在基础金属制造行业中通常会围绕工作压力到行程长度进行能力评估。

技术定义与核心装配

一个典型的执行器组件通常集成驱动电机与运动转换元件（活塞/齿轮组/丝杠）。CNFX 上列出的制造商通常强调铝合金结构，以支持稳定的生产应用。

一种将能量转换为工业系统内受控运动或力的机械组件。

技术定义

执行器组件是工业系统中负责启动和控制机械运动的关键部件。它作为系统控制信号与物理操作之间的主要接口，能够实现精确定位、施力或运动序列，这对于自动化工业过程至关重要。该组件通常用于基础金属制造环境，在这些环境中，需要可靠且可重复的运动来完成阀门操作、物料搬运或过程控制等任务。该单元集成了电机、活塞、齿轮或丝杠等内部机构，将输入能量转换为受控的线性或旋转运动。结构材料包括铝合金和不锈钢，具有耐腐蚀性和结构完整性，适用于严苛的工业条件。执行器提供一系列技术参数，必须针对具体应用进行验证。行程长度为50至300毫米，可提供定制长度。推力在额定压力下为5至50 kN。定位精度为±0.05毫米（带反馈）。电源电压为24 V DC ±10%，可选220 V AC。工作温度范围为-40至85°C，可提供扩展范围。防护等级为IP54至IP65，符合IEC 60529，可根据要求提供更高等级。阀体材料选项包括WCB和CF8M，符合ASTM A216/A351，可提供其他合金。重量为15至60公斤，取决于尺寸。这些数值为参考范围，必须与法定制造商或供应商确认实际型号和应用。在采购或安装前，务必验证型号特定的数值和标准。

工作原理

执行器组件接收控制信号（通常为电、气或液压），并将输入能量转换为线性或旋转机械运动。这是通过电机、活塞、齿轮或丝杠等内部机构实现的，这些机构将能量转换为受控的力和位移。由此产生的运动使工业系统能够执行特定任务，如打开阀门、移动臂或施加压力。该组件在规定的压力、温度和电压范围内运行，其性能受负载、行程和反馈精度等因素的影响。正确选择需要将这些参数与应用要求相匹配。

技术参数

参数	典型区间	选型说明与越界后果
工作压力	1.0–1.6 MPa
行程长度	50–300 mm	Custom lengths available
推力	5–50 kN	At rated pressure
定位精度	±0.05 mm	With feedback
电源电压	24 ±10% V DC	Optional 220 V AC
工作温度	-40–85 °C	Extended range available
防护等级	IP54–IP65	Higher on requestIEC 60529
阀体材质	WCB/CF8M	Other alloys availableASTM A216/A351
重量	15–60 kg	Depends on size

区间为行业参考值，供询价时圈定范围用，不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。

主要材料

铝合金不锈钢

组件 / BOM

Components / BOM

驱动电机
将电能转换为旋转机械能
材料：铜绕组，钢制外壳
运动转换元件（活塞/齿轮组/丝杠）
将驱动输入转换为实际的直线或旋转输出行程。
反馈元件
报告实际位置，以便控制器闭合回路。

FMEA · 风险与缓解

诱因 → 失效模式 → 工程缓解

液压流体中存在 >15 μm 的污染物颗粒 → 滑阀静摩擦导致位置误差 >0.5 mm → 安装10 μm绝对精度、β₃≥200的过滤器，并设置0.3 MPa阈值的压差监测

由于润滑剂分解，库仑摩擦系数从0.15增加到0.25 → 8-12 Hz频率、0.2 mm振幅的粘滑振荡 → 实施带摩擦补偿的自适应PID控制，使用LuGre模型参数：σ₀=10⁵ N/m，σ₁=√10⁵ N·s/m，σ₂=0.4 N·s/m

工程推理

运行范围

范围

0.5-20 MPa 液压压力，-40°C 至 120°C 环境温度，0.01-2.0 m/s 线速度

失效边界

液压压力超过25 MPa导致密封挤出失效，温度超过150°C使润滑剂粘度降至10 cSt以下，速度超过3.0 m/s在30 MPa峰值瞬态压力下引发液压冲击。

当液压压力超过密封材料屈服强度（EPDM橡胶：15 MPa，聚氨酯：25 MPa）时，会发生密封挤出失效。热降解遵循阿伦尼乌斯方程，对于合成酯润滑剂，活化能为80 kJ/mol。液压冲击在矿物油中产生压力波，波速 c = √(K/ρ) ≈ 1320 m/s（K=1.6 GPa，ρ=860 kg/m³）。

制造语境

执行器组件在基础金属制造中会按材料、工艺窗口和检验要求共同评估。
