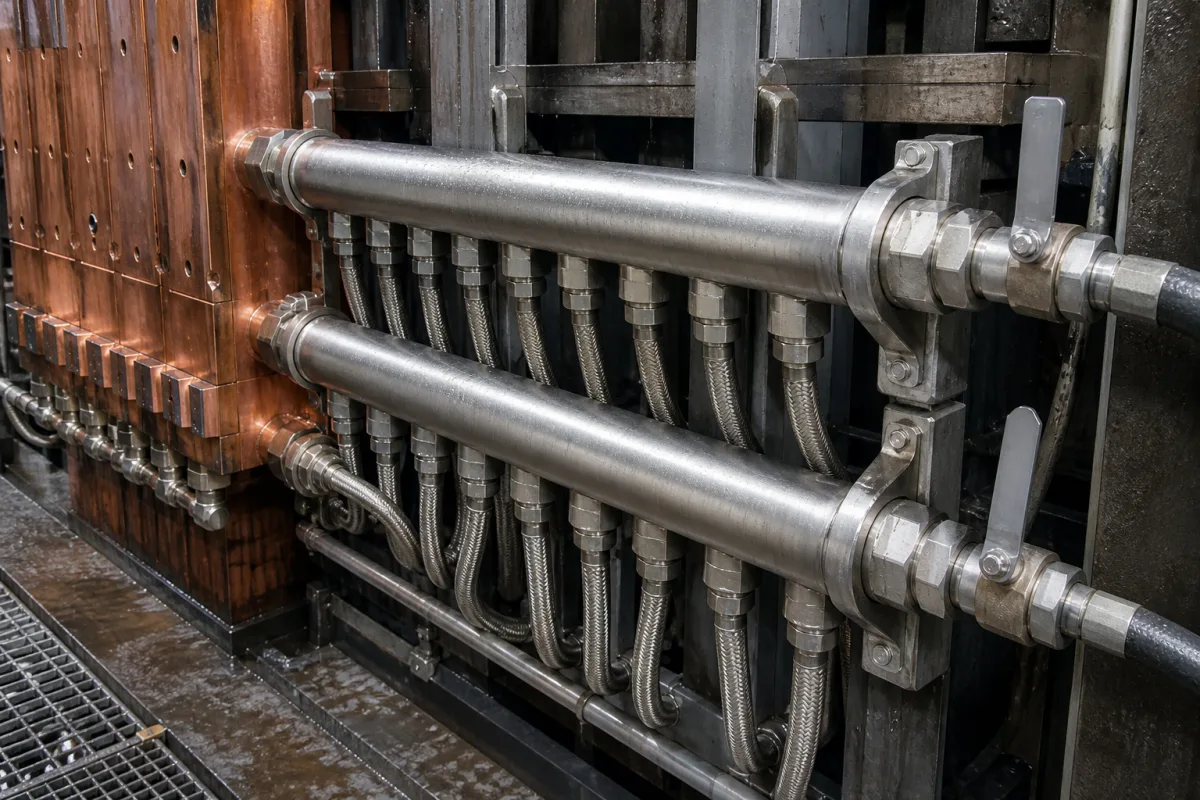

水入口/出口歧管

水入口/出口歧管是水冷铜模具系统中的关键液压组件。它们作为外部冷却水供应/回流管线与铜模具内部冷却通道之间的接口。入口歧管将加压冷却水均匀分配到多个冷却通道，而出口歧管则收集来自这些通道的加热水，以便返回冷却系统。这些歧管确保模具表面均匀冷却，防止热点，并通过调节流量分配来保持稳定的铸造质量。 在基础金属制造中，这些歧管用于连铸和其他模具冷却应用。它们通常由铜合金（C11000、C12200）、不锈钢（304、316）或黄铜制成，具体取决于所需的耐腐蚀性和导热性。歧管设计需匹配模具冷却通道尺寸，公称直径范围为DN50至DN200（ISO 6708）。工作压力通常为1.0–1.6 MPa，水压壳体试验压力为2.4 MPa。冷却水工作温度为10–80°C。流量容量（Cv）在1 psi压降下为15–120 gpm。对于锻造歧管，可使用碳钢等级ASTM A105。表面处理通常包括化学镀镍磷（50–80 μm），符合ASTM B733，以提高耐腐蚀性。端部连接为法兰连接，PN16，符合ISO 7005-2。在额定压力下，泄漏率为0.1 mL/min。重量根据尺寸和配置不同为5–25 kg。 这些数值为参考范围，必须与法定制造商或供应商核实具体型号和应用。歧管可能包含流量控制功能，如节流孔、阀门或可调端口，以平衡并联通道的流量，确保整个铸造过程中的均匀热管理。选择时需考虑冷却水水质、压力、温度和流量要求。验证问题包括：确切的公称直径和压力等级是多少？哪些材料与冷却水化学性质兼容？允许的压降是多少？维护信号包括泄漏、压降或冷却不均。失效边界包括超过压力或温度极限，或腐蚀损坏。
