旋转凸轮组件

旋转凸轮组件是精密饮料流量计量泵头的关键内部部件。它由精密加工的凸轮组成，在壳体内旋转，形成腔室以截留、输送和排放液体，具有高容积精度。其主要作用是为饮料的一致、无脉动流量测量和输送提供正位移作用。

该组件设计用于饮料制造过程中需要精确计量和输送的场合。凸轮通常由不锈钢（如316L）或食品级工程塑料（如PEEK、PTFE）制成，具体取决于应用和所处理产品的兼容性。该组件有多种尺寸，以适应不同的流量能力，额定流量范围为5至50 m³/h（依据ISO 9906）。工作压力范围为1.0至1.6 MPa，最大转速为300–600 rpm。工作温度为-20至120°C，超过120°C需要特殊密封。

关键尺寸参数包括凸轮直径（50–200 mm）、轴径（20–60 mm，公差等级h6，依据ISO 286）、径向跳动（≤0.05 mm，依据ISO 1101）和表面粗糙度（Ra 0.4–0.8 µm，依据ISO 1302）。对于不锈钢凸轮，材料硬度为55–62 HRC（依据ISO 6508）。组件重量为2至15 kg，取决于尺寸和材料。

选择旋转凸轮组件时，必须与法定制造商或供应商核实具体型号的值和标准，因为提供的数值是标准泵尺寸的参考范围。组件必须与泵壳和轴正确集成，其性能应在实际运行条件下进行验证。

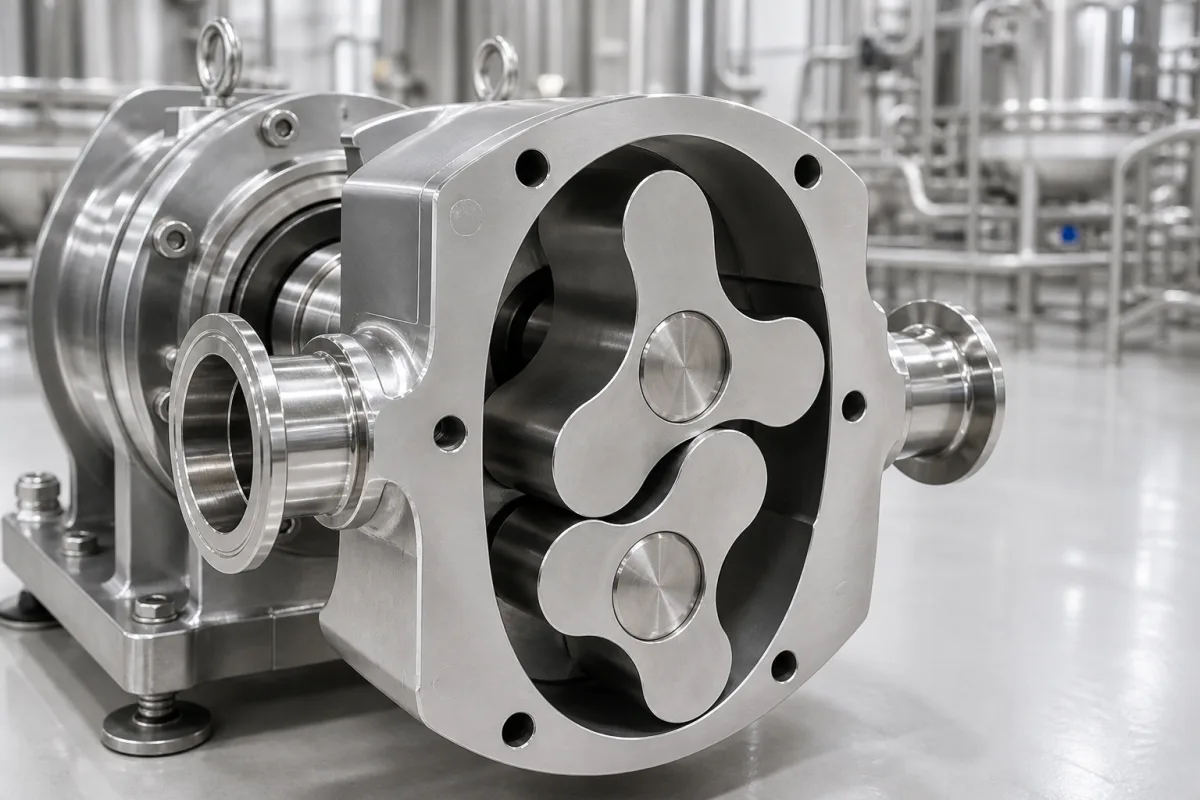

该组件基于正位移原理工作。两个或多个精密加工的凸轮安装在平行轴上，在紧密配合的壳体内同步反向旋转。旋转时，凸轮无接触啮合，在吸入侧形成扩张腔以吸入流体。然后流体被截留在凸轮与壳体壁之间形成的腔室中，围绕泵腔输送，并在凸轮重新啮合时从排出侧排出，从而最大限度地减少剪切和脉动。
