罐内形成了流动，还要判断工艺任务是否完成
产品作用

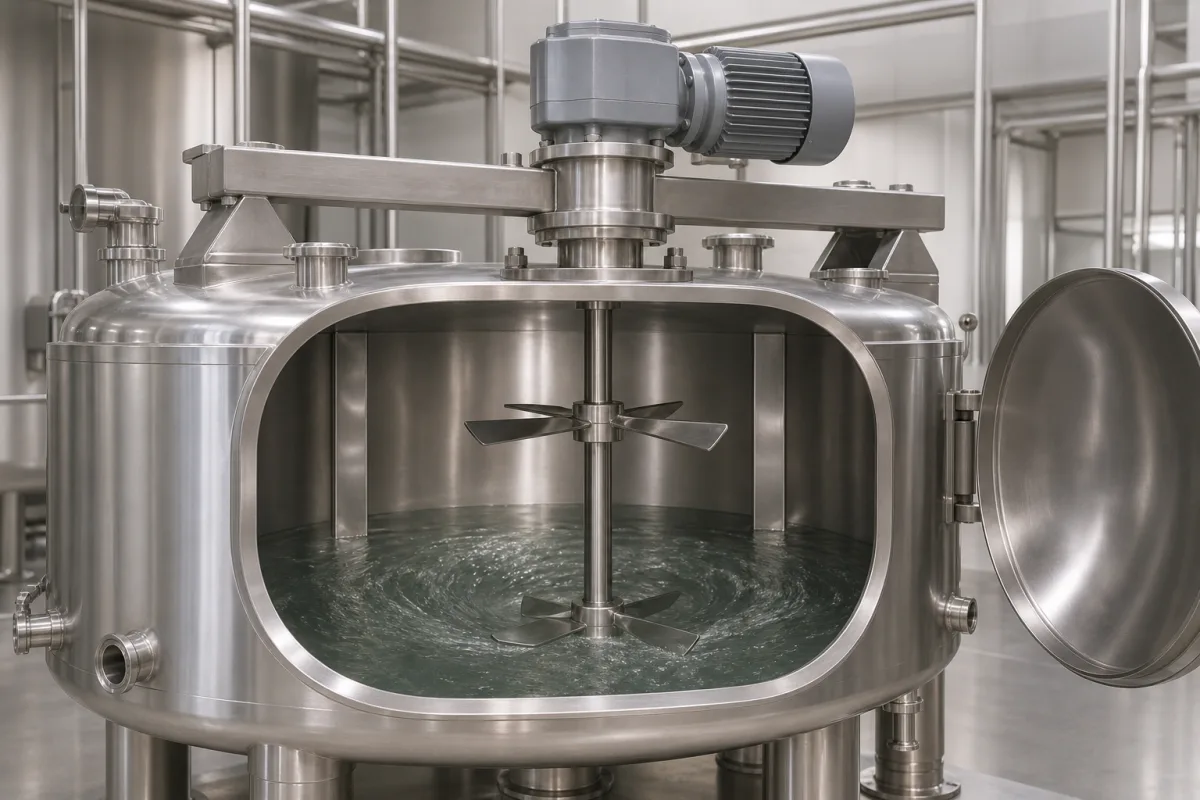

搅拌器通过机械驱动使罐内介质运动，可用于液体混合、固体悬浮、溶解、分散及强化传热。各任务的验收对象不同：液体是否达到约定均匀度、颗粒是否保持所需悬浮状态、盘管附近是否获得所需流动，不能只用电机功率或看到旋涡来判断。Sulzer把罐形与安装高度、工艺任务、介质性质列为设计所需的三类输入。[1]
四项部件把驱动、流动与密封任务分开
这是一套轴驱动罐式搅拌器的功能结构说明，不是指定型号的数量或制造图。减速箱、独立轴承、底部支承及密封辅助系统是否包含，取决于罐形、载荷和交付配置。[1][2]
左右滑动查看完整表格 →
| 部件 | 作用 | 材料与配置 |
|---|---|---|
| 电机及相应传动 | 提供旋转动力，减速和驱动配置决定叶轮工作转速。装机容量与实际运行功率要分别记录，电机功率大并不自动带来更合适的混合。[1][2] | 铸铁或铝合金外壳属于构造选择，不能据外壳名称判断接液耐蚀性。Lightnin L系列样本的标准电机为IP55、F级绝缘，其他配置按具体供货文件。[2] |
| 搅拌轴 | 向叶轮传递扭矩并承受工艺载荷；轴长、支承及临界转速区间要一同校核。重载设计可采用独立搅拌轴承与悬臂轴，不能只把轴径加大就视为验证完成。[1] | Lightnin固定安装系列的罐内轴标准列316SS，不写成316L。Sulzer熔硫案例在需要更高强度的接液部位采用双相钢，具体部位按材料清单。[1][2] |
| 叶轮／搅拌桨 | 直接驱动介质流动。Lightnin A310用于轴向流，A315针对含气处理，A320面向较高黏度；型号用途是选型起点，不能据桨叶外观推定所有介质的效果。[2] | Lightnin列316SS及可加工合金、橡胶或塑料涂层选项。涂覆金属叶轮不等于整件塑料叶轮，涂层和基材都需与介质及磨损条件匹配。[2] |
| 轴封及其辅助配置 | 控制轴穿罐处的泄漏或外来物进入。开口罐安装、非承压防尘唇封、填料与机械密封各有边界；选择时同时给出介质、压力、温度及允许泄漏条件。[2] | 摩擦副、填料和弹性体按密封型号指定；不能仅凭碳材料、陶瓷或橡胶类别推出耐温耐压。是否双端面及需要何种辅助系统应由具体工况与密封方案确定。[2] |
十三项参数要与罐体、介质和叶轮配置一起读
Lightnin数字来自2024年L系列样本，仅说明具名系列及其选型条件；Sulzer案例用于说明装机、运行及局部流动的区别。不同来源的最大值不能拼成一台搅拌器的保证。
左右滑动查看完整表格 →
| 参数 | 资料与范围 | 选型含义 |
|---|---|---|
| 罐容积与工作液位 | 罐形、有效容积及最低／最高液位 | Lightnin图表例为7500L、500mPa·s、开口罐，选LQ400；表同时限制罐高径比0.8–1.2、牛顿型液体及温和混合等条件。这不是同容积浆料、含气或强分散工况的通用选型。[2] |
| 叶轮转速 | 工作转速、调速范围与禁用区间 | LQ400示例为290rpm，LQ110为145rpm；转速不能独立代表混合强度。Sulzer要求重载设计在临界转速区间外安全运行，变频范围仍需按轴系和工艺校核。[1][2] |
| 电机与运行功率 | 装机、实际运行和储备容量分别 | Lightnin L系列标准电机范围0.37–4kW。Sulzer熔硫案例实际装200kW，报告运行在132kW或以下，余量用于极寒条件；不能写成该项目仅装132kW，也不能把铭牌功率直接当持续耗电。[1][2] |
| 轴径、轴长及支承 | 按载荷、伸出长度和动力学共同确定 | Lightnin选型图特别说明允许轴长随型号变化；Sulzer区分带底轴承的轻型结构和可有独立轴承的重载结构。报价应附安装及轴系尺寸，不能只给一段轴径范围替代临界转速和支承判断。[1][2] |
| 叶轮尺寸与布置 | 桨型、直径、层数、安装高度及转向 | Lightnin的7500L、500mPa·s示例列一只559mm叶轮、4kW与290rpm。该组合受原表条件限制；相同直径的气体处理桨和混液桨不可仅凭尺寸互换。[2] |
| 介质与环境温度 | 密封、接液件、气相和驱动环境分别 | Lightnin LL唇封的100°C针对其密封元件及非承压防尘用途。Sulzer案例−47～40°C是现场环境，并为齿轮箱配加热和冷却，不能当作熔硫介质温度或一般型号的环境额定。[1][2] |
| 轴封类型及辅助系统 | 开口／非承压／承压工况分别选择 | Lightnin区分LQ开口安装、LL唇封、LC填料和LS机械密封。LS资料给润滑条件下的压力能力，不能把密封提到的干运转能力解释成整台搅拌器可任意空罐运行。[2] |
| 接液与气相材料 | 按零件、腐蚀介质和强度需要列牌号 | Lightnin罐内轴和叶轮列316SS。Sulzer案例接液件用316L或关键位置双相钢，暴露于腐蚀气相的部件用904L加橡胶衬层。液下材料不能自动覆盖气相区域，316和316L也应按供货证书区分。[1][2] |
| 表面处理与清洁要求 | 基材、涂层、表面指标及测量部位 | Lightnin允许特殊表面处理，但该样本未给全系列统一Ra值。需要卫生或易清洁用途时，应写明接液范围、表面要求和检验位置，再核对应型号文件；不从不锈钢名称推定抛光等级。[2] |
| 供电与驱动配置 | 现场电压、频率、电机及变频器匹配 | Lightnin标准电机及客户指定选项分别列出，样本不是所有安装地点的统一供电声明。Sulzer案例配变频驱动；电源、允许调速及冷却要求应与交付电机和控制配置一起确认。[1][2] |
| 电气防护与安装环境 | 电机、接线和其他装置分别标示 | Lightnin样本的IP55是标准电机描述，不等于罐口密封、整套驱动或安装后的系统具有相同防护。露天、清洗和腐蚀环境还需各装置的安装与维护文件。[2] |
| 噪声测量与工况 | 声功率或指定位置声压、负载与方法 | ISO3744:2025用包络测量面上的声压确定声功率；它不提供本品类统一噪声上限，也不等于只测距机身1m的声压。询价须说明指标、运行状态、测点或测量面及验收方法。[3] |
| 重量及罐顶支承载荷 | 供货质量、支承反力和安装接口分别 | Lightnin尺寸表列LQ400约67kg，而LC400约90kg；具体轴、桨及附件是否含在报价质量内仍应核清。质量不能代替运行载荷，Sulzer指出驱动和搅拌强度增大也会提高对罐体支承的要求。[1][2] |
先定义混匀、悬浮还是传热，再选叶轮
Sulzer提醒，按单位容积功率照搬已有设备会漏掉罐形和水力效率差异。保持固体悬浮还应给颗粒密度、粒径分布、液体性质及工艺说明；仅有“黏度和罐容积”不足以描述浆料。[1]
左右滑动查看完整表格 →
| 工艺任务 | 应交给设计方的输入 | 验收对象 |
|---|---|---|
| 液体混合 | 各相性质、黏度随工况变化、批量、加料及取样条件 | 约定的均匀度及达到条件的时间 |
| 固体悬浮 | 固含及计量口径、粒径分布、固液密度、沉降与液位条件 | 所要求的悬浮状态，不能只观察液面 |
| 盘管附近传热 | 盘管布置、介质、热负荷及允许温差 | 指定区域的流动和工艺传热要求 |
7500L的选型例，不能直接移用于任意浆料
Lightnin样本第5页以7500L、500mPa·s、开口罐演示LQ400选型，表列4kW、290rpm、一只559mm叶轮。适用条件包括罐高径比0.8–1.2、牛顿型液体、液体密度差小于0.1g/cm³、温和混合、最大比重1.2；黏度超过250mPa·s时还列约10:1的最大黏度比。轴长仍随型号限制。[2]
这些条件构成选型例的边界。非牛顿介质、明显颗粒沉降、气体分散或不同罐内构件，应重新提交实际工况，并约定相应的混合终点与测试方法。[2]
Sulzer熔硫项目比较132与200kW工况时，计算的罐内平均速度仅提高11%，盘管附近速度提高4%。最终仍装200kW作为极寒储备，并报告在132kW或以下运行。这个项目说明应检查关键区域与实际负载，不构成所有搅拌器相同比例的节能保证。[1]
密封压力、罐体设计压力和运行温度各有边界
开口罐与承压罐不能按同一轴封配置询价。Lightnin LL唇封用于非承压容器防止粉尘等进入；LC标准填料箱列最高10bar；LS平衡式机械密封说明润滑时最高20bar。这些是各密封配置的描述，不能转成整个容器及所有工况的压力保证。[2]
询价需同时列运行、设计、真空及温度条件，由设计方确认罐体、轴封、接口和辅助系统。密封中的干运转能力不解除轴系在液面穿越、空罐、颗粒沉积或异常载荷下的运行限制；Sulzer把最低叶轮穿越液位列为需要考虑重载设计的条件之一。[1][2]
振动、泄漏与温升应结合液位和工艺变化排查
过强搅拌会增加能耗及叶轮、轴、轴承和驱动载荷，悬浮固体还可能加剧磨损。异常振动、敲击、轴封泄漏或驱动温升应按设备停机与隔离程序检查，同时记录液位、转速、介质和最近的工艺变化；不能只把电机换大或提高转速来处理混合不足。[1]
检查计划应区别轴承／齿轮箱润滑、轴系支承、桨叶磨损及密封状态。Lightnin所述终身脂润滑针对其封闭驱动部分，不能解释为整机不需要检查；Sulzer也指出有些底轴承需要定期维护。维修周期、润滑剂和允许振动值应采用具体装置手册。[1][2]
Lightnin侧入式LSS可配置隔断装置以允许满罐更换密封。这是专门结构的功能，不代表普通穿罐轴封都允许带料拆卸；实际维修须遵循该型号的隔离、泄压与服务程序。[2]
提供罐图与物料条件，才能把混合任务写进交付范围
工艺任务、均匀度／悬浮／传热的验收条件：[ ]
罐体尺寸、形状、挡板／盘管、安装位置与支承条件：[ ]
有效批量、最低及最高液位、进出料和液位穿越情况：[ ]
液体黏度与流变特性、密度、温度变化；固体粒径、密度及含量：[ ]
气体参与、腐蚀与磨蚀性质、液相和气相材料要求：[ ]
运行／设计压力、真空、温度和允许泄漏条件：[ ]
叶轮布置、轴长、驱动与调速、电源及现场环境：[ ]
表面处理、清洗、检修空间、质量及支承载荷资料：[ ]
配置图、材料及密封文件、噪声测量口径、工况试验和维护说明：[ ]
