测到pH只是起点，控制还要覆盖药液到测量点的过程
产品作用

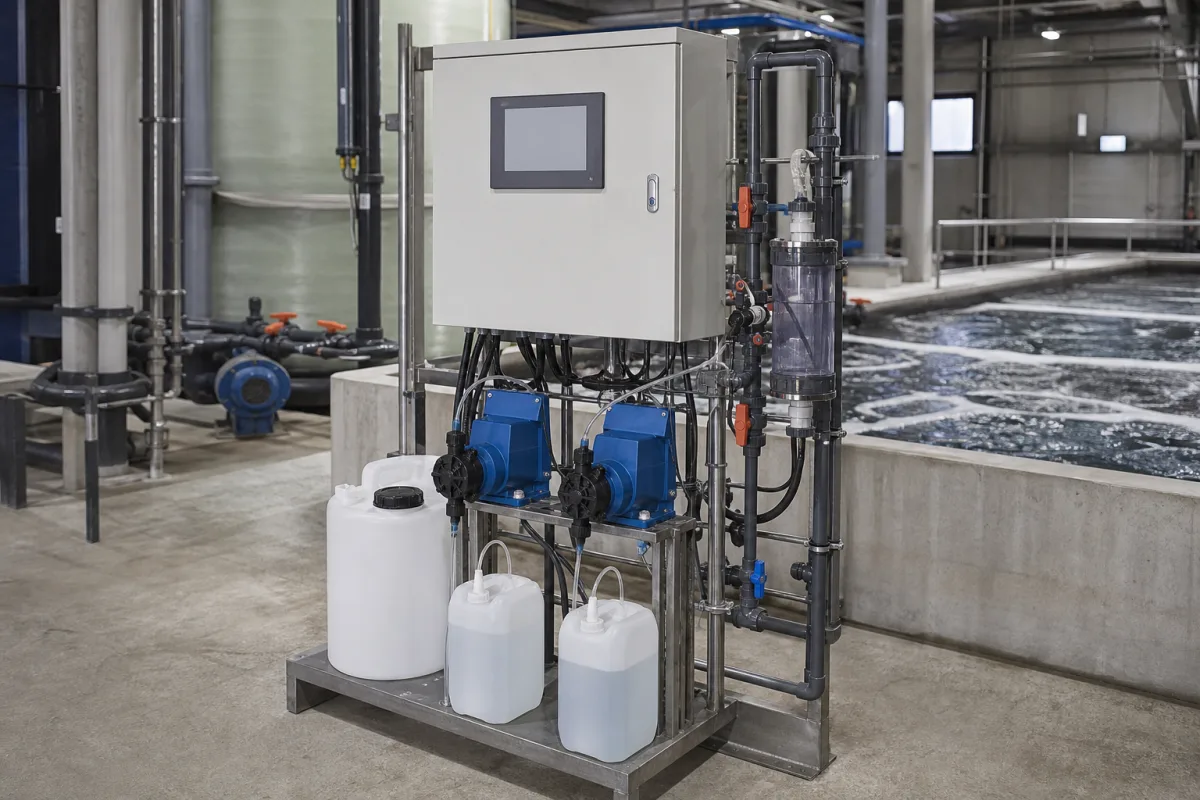

自动pH监测与加药系统将液体的pH测量、控制输出和试剂投加连接起来，用于调节工艺条件。ProMinent DACb手册区分单向与双向控制、批次与连续流程；是否需要酸、碱两侧投加，以及输入、输出和报警如何配合，应由实际工艺确定。数据记录有助于追溯测量与动作，不能单独证明排放合规或成品质量。[1]
五项功能结构：测量、决策、投加、储存与记录
这是按功能展示的结构参考，不是某厂家带数量和料号的制造BOM。测量探头、控制器和泵可以有不同接口与选项；储罐和记录功能是否随货，应在配置清单中确认。[1][3][6]
左右滑动查看完整表格 →
| 部件 | 作用 | 材料与配置 |
|---|---|---|
| pH传感器组件 | 取得过程pH信号；玻璃电极测量与参比部分、温度输入、安装件和信号传输需配合。DACb区分mV直接输入与经变送器的mA输入，两者的探头故障监测能力不同。[1] | 玻璃敏感膜与参比体系只是测量结构的一部分；壳体、液接界、密封和安装件需核介质适用性。Hamilton说明污染和玻璃膜失水会影响响应，不能从“玻璃电极”推定全部化学品兼容。[4][5] |
| 过程控制器 | 计算控制输出，管理升高或降低pH的执行器及相应状态。DACb手册列脉冲、继电器和电流输出、可选通信与记录功能，不能把显示屏或联网等同完整加药控制能力。[1] | 电子电路、端子与外壳按型号确定。示例DACb手册的外壳是PC，属于该仪表结构，不是整套系统接液材料。[1] |
| 计量泵与投加连接 | 按控制信号向注入点输送试剂。gamma/X示例提供外部触点、电流及总线等控制方式；泵动作和输出指令不等于实际药液已经到达工艺液体。气体、背压和注入点状态需要共同检查。[3][1] | gamma/X材料表将泵头、连接、阀座、密封和阀球分列；例如SST列1.4404泵头/连接、陶瓷阀座/球与PTFE密封。型号材料组合不是对任意酸碱的耐蚀保证，还需核药液浓度和温度，管路与注入件另核。[3] |
| 试剂储罐 | 储存待投加药液并与吸液、液位和收集防护方案配合。DULCODOS eco是罐装组合实例，可按任务选泵和附件，储罐并不自动包含pH反馈控制。[6][1] | PE是该罐装示例的材料；PP、HDPE或其他容器方案须按实际介质核对。主罐、收集盘、吸液组件和连接密封各有边界，不能由外观或品类推定整套材质。[6] |
| 数据及事件记录（按配置） | 记录测量趋势、事件及必要的工艺状态，帮助区分测量异常和控制动作。DACb的SD数据/事件记录属于选项；保存参数与持续记录不是同一功能。[1] | 控制器内置或独立电子存储装置，按实际接口和许可配置。应核时间设置、导出和掉电恢复，不能从有存储卡推定所有通道持续记录或必然满足法定留档。[1] |
十一项参数分别落到测量链、加药路径与安装边界
以下DACb与gamma/X资料是具体仪表、泵的实例，不拼成一套有统一额定的撬装系统。整套供货还需要探头、安装件、管路、药液和现场条件配合。
左右滑动查看完整表格 →
| 参数 | 资料与范围 | 选型含义 |
|---|---|---|
| pH范围与输入类型 | DACb手册mV输入范围0.00～14.00pH；mA输入按变送器范围 | 仪表输入范围不等于电极在所有介质、温压下的适用范围。变送器与控制器的电流量程映射必须一致，不能只看显示能到14。[1] |
| 分辨率、测量误差与控制偏差 | DACb表列pH分辨率0.01；Precision另以量程末值百分比表述 | 显示步进不是整条测量链误差，更不是过程允许的pH波动范围。百分比指标需交代基准和条件，不能把它任意写成±0.01pH保证；探头校准、响应及过程扰动另行验收。[1][2] |
| 药液投加流量 | gamma/X非自排气GMXa1604表列3.6L/h、232psi；自排气版本另列2.2L/h、145psi | 同一1604型名也需区分液力端版本。流量与对应背压成对使用，不把系列最大流量和最大压力拼成工作点；最低可用投加量、药液浓度及工艺流量变化也要进入选泵。[3][1] |
| 液体温度、环境温度与温度补偿 | DACb示例环境−20～50°C，温度修正范围0～100°C；接液温度由探头及安装件确定 | 仪表环境、温度输入/补偿范围和工艺液体额定各不相同。电极温补也不自动消除介质本身的pH随温度变化，采样对比应记录温度条件。[1][2] |
| 测量信号、泵控制与通信 | DACb支持不同mV/mA测量输入、脉冲/继电器/电流输出；Modbus RTU等按选项 | 4–20mA是模拟信号表达，不等于Modbus通信。说明每个接口是输入还是输出、量程映射和异常状态；有同名接口也需核电气连接与功能配置。[1][3] |
| 过程压力与泵出口背压 | 分开确定探头安装点压力、旁路条件与药液注入点背压 | 控制器电气规格不证明接液耐压。泵容量表按具体压力点列值，探头、流通池、软管和连接件均需按各自工况；不能从一个部件的最大值推整套系统额定。[1][3] |
| 供电与执行器电源 | DACb手册按版本列100～230VAC±10%或24VDC±20% | 这是控制器不同供电配置，带内部保护RC电路的版本另有功率条件；不代表泵、搅拌及全部辅助设备共用同一电源。订货码、铭牌和接线文件需对应。[1] |
| 安装方式与外壳防护 | DACb表面安装IP66/IP67、控制柜安装IP54；手册要求室内或保护外壳 | 防护随安装方式变化，不能把一个控制器等级扩大到整套管路、接头和室外耐候性；化学飞溅、结露及现场清洗条件仍须分别确认。[1] |
| 接液材料与药液相容性 | 按探头、泵液力端、管路、密封与储罐逐件选材 | PVDF、PTFE、316L或PE属于不同部位可能的配置，不是通用于全部酸碱的组合。明确药液名称、浓度、温度及杂质，采用匹配的部件文件和安全数据表。[3][6][1] |
| 设备质量与容器装液状态 | 区分控制器、泵、空罐及装液后的整套质量 | DACb手册净重2.1kg仅属于控制器，不能推成撬装系统重量。储罐与附件组合不同，支承、运输及维护应依据实际装配图与装液状态。[1][6] |
| 外形与校准维护空间 | 按安装总图核罐体、泵、仪表、管路及探头拆装通道 | DACb的250×220×122mm为仪表宽×高×深，不是整套占地。pH探头校准和更换可能需要从安装件取出，不能仅用撬架外廓确定维护空间。[1][6] |
批次与连续流程，不能只用同一个pH设定值描述
先给出进水或工艺液的变化、目标、流量或批次体积、药液浓度以及混合和反应条件。CPM153手册的滴定曲线说明，中和过程可能在不同pH区间呈现不同灵敏度；两个样品即使起始pH相近，也不能仅据读数假定所需药量相同。泵量和控制整定需要实际工艺资料支持。[2]
批次过程与持续进出液的过程具有不同的物料边界。连续流程中已经流过测量点的液体，不能靠后续反馈重新调节；测量点、注入点和混合段的安排要进入验收。是否使用流量前馈、第二测量点或单/双向调节，应按具体方案决定，不把某控制器选项写成全品类标配。[2][1]
左右滑动查看完整表格 →
能显示两位小数，不代表电极已正确校准
DACb手册推荐两点校准，以评价零点、斜率与响应；只用单个pH7缓冲液只能校零点，不能据此确认斜率。缓冲液选择、温度依赖、有效状态及稳定读数都应记录，校准频率随应用和要求确定，不给所有工况统一周期。[1]
温度既影响电极斜率，也可能改变被测介质的pH。CPM153手册将电极温补与介质温度补偿分开；开了自动温补后，仍不能默认冷却取样值与在线热态值完全一致。验收要约定测量/取样位置、温度及方法，避免把真实过程变化误判为漂移。[2]
污染、液接界状态、玻璃膜失水、线缆和输入配置都可能影响测量。Hamilton说明失水会减慢甚至丧失响应；清洗应按污染物与对应电极说明选择，避免尖锐或磨蚀操作。不能因校准失败就不断修改偏移掩盖异常。[4][5][1]
暂停保持会保留输出，异常停药需要单独验证
DACb的Pause将控制输出置零，Pause Hold则冻结此前输出；mA测量输出也可被配置为保持或固定值。两种状态名称相近，动作并不相同。校准期间还有基本负荷或手动控制量继续生效的例外，不能只看显示“校准/暂停”就认定药泵已停止。[1]
应按项目逐项验证断流、低液位、测量失效和控制量持续偏高时的动作，以及恢复后是否自动重启。DACb具有样水故障和控制时间监控等功能，但需要正确接线、启用、阈值和通道分配；它们不是独立安全系统或全部风险已受控的证明。[1]
泵头、隔膜、阀门和密封若发生化学损伤、磨损或堵塞，可能使实际输送偏离控制指令；应检查药液、部件与注入点。gamma/X资料还把泵头气体、无背压和背压过高列为液力故障情形。声音或驱动指示只能是检查线索，不能代替实际输送验证；泄漏按危险物料程序处理，维护和备件按对应液力端要求。化学品操作以最新安全数据表和设备说明为依据，清洗方法需适合所用探头。[3][1][4]
把测量链、投加验证和状态记录一起交付
技术协议应包含输入类型与量程、探头及安装件、药液和材料清单、泵在工作背压下的能力、控制方向、现场服务和异常动作。仪表精度、实测投加量与过程稳定性分别验证，不能用空载泵运行或缓冲液显示替代整套调节试验。[1][3] 接液连接的密封检查与试验条件也应按匹配设备文件和项目协议确定。
记录校准资料、控制参数及版本、报警与恢复测试结果；若需趋势和事件导出，应明确记录选项、时间设置和保留方式。储罐、收集盘与附件按实际配置验收，不从罐装加药组合推定已经包含探头和反馈控制。留档与具备某数据接口也不等同达成特定法规或认证。[1][6]
关联的应用系统与部件
以下入口来自产品关系，用于继续查阅；具体机型的装配和兼容性仍需对应型号资料。
关联部件
资料来源与适用范围
核对日期：2026-10-15。按实际药液与工艺核对测量、投加及异常状态，分别保存校准、泵量和流程试验资料；部件额定、整套调节效果与法规要求需各自证明。
- ProMinent DACb组装与操作手册，BA DM 240 10/25 EN第14、22–24、61–67、74–86、117–127、136、145、160–161、165–167页的测量输入、校准、控制及状态、输出与具体仪表规格；选项和条件随订货码，不把控制器指标扩成整套额定。
- Endress+Hauser Mycom S CPM153手册，05.04版历史机型手册第35–36、45–47、58–64页，用于批次/连续流程、非线性中和及电极/介质温度补偿区别；不用于当前供货、认证或本系统统一性能。
- ProMinent USA：gamma/X计量泵具体系列的外部控制、液力故障、背压配合与流量表；同一型号和液力端对应条件使用，不将系列极值合并成工作点，不采用寿命或营销保证。
- Hamilton：pH与ORP传感器清洗污染、校准前清洁及避免损伤；pH玻璃膜与ORP金属环处理分开，不把某种清洗药剂浓度和时长推广到所有探头。
- Hamilton：pH/ORP储存与再生玻璃膜与液接界保持水合、失水影响响应及匹配储存液；不把特定再生处方、响应时限或寿命当全品类保证。
- ProMinent Singapore：DULCODOS eco罐装加药组合按任务选择泵、PE罐、收集盘与附件的组合边界；罐装系统不自动证明包含pH测量和反馈调节，不采用价格、交期或笼统性能宣传。
