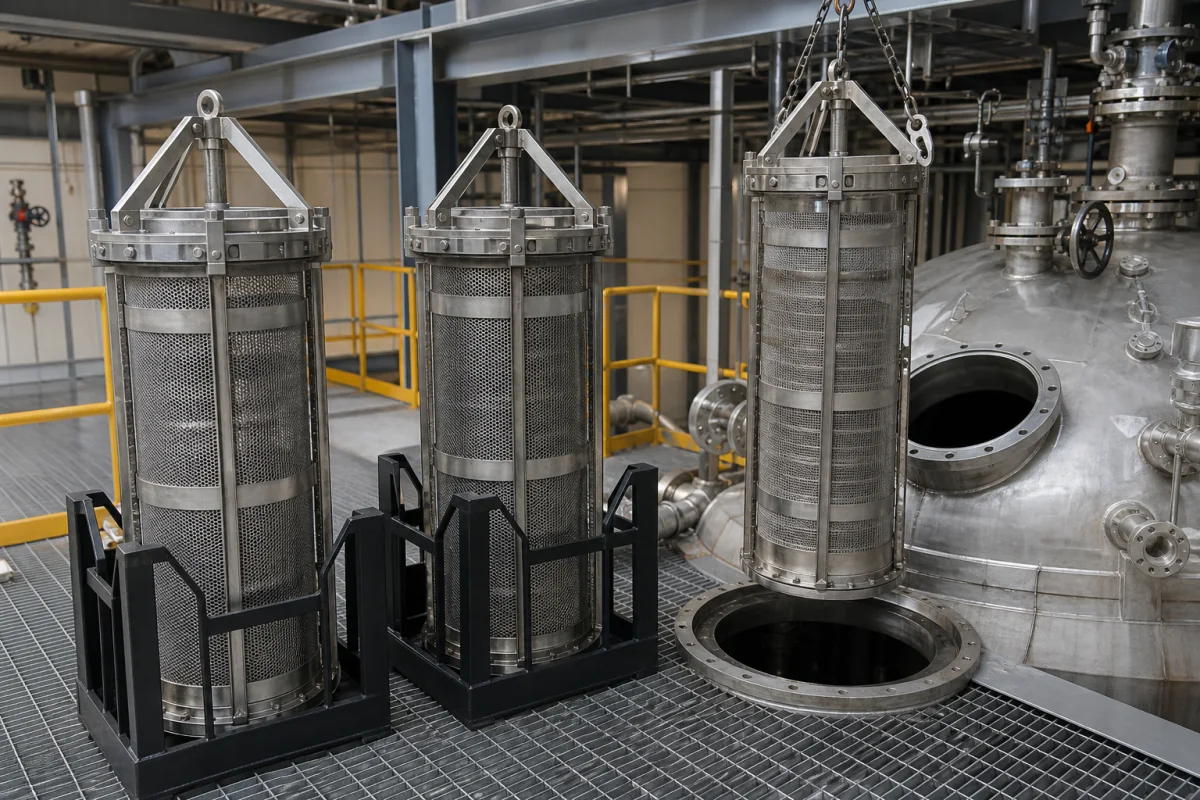

篮体承托颗粒，筛面连接床层与气路
先确认承装结构及其与压力壳的连接
原有四类部件在此分别解释；篮体总成可能另含盖板、中心筛管和内部换热部件，具体交付清单按装置结构划定。
左右滑动查看完整表格 →
| 部件 | 作用 | 材料与配置 |
|---|---|---|
| 篮体骨架 | 维持承装空间并连接筛面、承托及安装部位；载荷校核覆盖催化剂重量和筛面两侧压差。 | 骨架材料和焊接接头按温度、介质及设计载荷选定。 |
| 颗粒保持筛面 | 通过筛孔或缝隙保留催化剂，气体由有效开孔通过；筛型可采用与工况匹配的楔形丝、网或穿孔板结构。[2] | 按颗粒接触及介质条件选择筛材，并规定与支撑件的连接。 |
| 床层承托格栅 | 将床层重量传至支承结构，结合保护筛层或填装层定义颗粒保持范围。 | 格栅及接触层采用对应内件图纸规定的材料和结构。 |
| 安装法兰或支承连接 | 使篮体在反应器中就位；核对法兰、支承环或其他实际接口，并留出设计所需的热位移。 | 连接形式、紧固件和接触材料按压力壳与篮体的配合图确定。 |
把壳体压力、筛面压差和装填载荷写清楚
询价资料应同时给出反应器工况、催化剂数据和篮体安装图。以下维度对应篮体及其相邻部件，额定值由设计方针对实际结构提供。
左右滑动查看完整表格 →
| 参数 | 资料与范围 | 选型含义 |
|---|---|---|
| 运行压力与床层压降 | 分别给出装置运行压力、床层压降以及筛面内外的压力条件。 | 注明取压位置和流量，篮体承载核算使用实际受力条件，不把反应器压力直接等同于筛面两侧压差。 |
| 运行温度分布 | 列出各床层及进出口的温度，并附正常与变工况温度分布。 | 篮体、中心管与压力壳的温度可能不同，配合尺寸和热位移按相应部位评估。 |
| 篮体直径与环隙 | 给出篮体外径、内径及其与中心管、压力壳之间的配合。 | 径向床层的厚度和通流间隙与这些尺寸关联；实际制造尺寸依据装置测量与批准图纸。[3] |
| 总高与有效床高 | 区分篮体总高度、有效装填高度及顶部封闭或过渡区。 | 同时审查安装开口、装入路径和检修所需空间，床层高度由反应器设计确定。 |
| 筛孔或缝隙 | 结合催化剂粒形、粒径分布及允许细粉通过量确定开孔。 | 开孔宽度、开孔率及支撑布置一起评估，既关注颗粒保持，也关注压降和磨损。 |
| 筛丝与支撑尺寸 | 按筛型规定丝形、丝径或型材截面，以及支撑间距。 | 楔形丝结构与编织网的尺寸表达不同；Johnson资料按工况选择筛丝与支撑杆的形状和尺寸。[2] |
| 材料及焊接配套 | 筛面、骨架、格栅和连接件分别列明材料、焊材及检验文件。 | 选择时输入实际合成气组成和温度，材料适用性由装置设计方审核，避免用单一不锈钢牌号覆盖所有内件。 |
| 设计温度 | 列明各部位用于材料强度与热位移核算的设计温度。 | 将启动、停车及异常温度情形纳入设计条件表，所用温度与运行记录分别保存。 |
| 设计压力与异常压差 | 压力壳设计条件和篮体压差设计条件分别填写。 | 列出堵塞或流向变化等需要评定的工况，由设计方说明屈曲、变形及连接部位的校核依据。 |
| 催化剂装填量 | 按各床层给出有效容积、装填质量与催化剂堆积密度。 | 总容积与实际可装填空间区分，内部换热器、中心管及封闭区域占用的空间随结构计算。 |
| 空篮与吊装重量 | 空篮、附属内件和残留物状态分别列重，吊装载荷采用作业方案确认的状态。 | 重心、吊点及检修通道同时确认，催化剂装填后的重量单独纳入承托核算。 |
| 筛面与焊缝表面 | 规定颗粒接触面的光顺、焊缝修整和清洁要求。 | 重点检查可能刮伤颗粒或滞留细粉的部位，表面处理与材料及装置洁净要求相容。 |
| 尺寸与组装公差 | 分别约定孔缝、篮径、圆度、安装面及拼接部位的允许偏差。 | 复核测量基准及组装状态，交付尺寸与压力壳实际配合尺寸对应。[3] |
保留颗粒的筛面还要与盖板和中心管连成气路
审核图纸时沿入口、外筛面、床层、中心管到出口标出流路，并核对盖板与相邻内件的封闭部位。ANDRITZ给出的外篮实例由壳体支承环承托，形成催化床的外边界；向内或向外流动由工艺配置决定。[3]
已有压力壳的改造应由设计方核定篮体、换热部件和接管之间的配合。Topsoe S-300的版本差异说明，单买筛篮与更换完整反应器篮筐总成的交付内容可能相差很大。[1]
用压降和内件检查共同判断异常
发现压降上升、下游颗粒或流量分布异常时，将催化剂细粉、筛面堵塞、接缝泄漏和结构变形作为不同排查方向。仅凭某一个运行信号不能断定篮体已经失效；运行条件及检查结果应共同交由装置专业人员判断。
检修准备采用装置批准的隔离、降压、置换和气体检测程序，由专业团队安排卸料及内件吊装。检查筛面破损、骨架变形、支承连接和焊缝；修复后保存尺寸、材料、焊接及复装验收记录，重新投用依装置批准程序。
关联的应用系统与部件
以下入口来自产品关系，用于继续查阅；具体机型的装配和兼容性仍需对应型号资料。
应用系统
资料来源与适用范围
核对日期：2026-10-23 · 更新于 。合成氨篮筐资料与通用径向内件资料分别限定适用对象。床层结构、材料及设计压力温度取项目批准文件，原厂结构示例用于帮助核对供货和接口。
- Topsoe：Ammonia converter baskets S-300合成氨径向三床层篮筐、既有压力壳改造及换热器版本；不推广为所有篮体的统一配置。
- Johnson Screens：Internals for Radial Flow Reactors（2017）第2–4及6–7页：氨转化器应用、外筛面至中心管的气路、筛材与支撑设计维度。
- ANDRITZ：Reactor internals，WWP.RI.01.04.23EN（2023）印刷26–27、30–31、34–35页：中心管、外篮承托、流向与配合验收；仅按对应设计解释。
