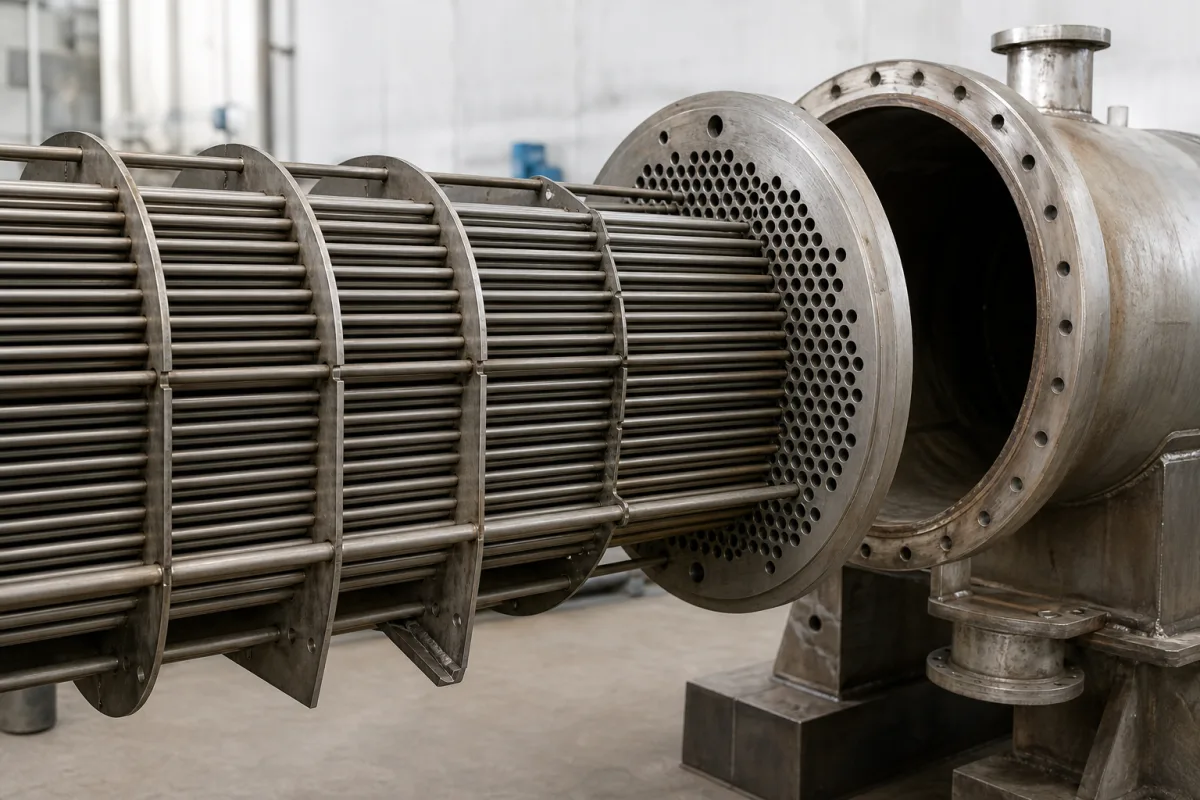

热尾气流过管子或板片的外表面，通过传导和对流传递热量。较冷的工艺气流在管子内部或板片之间的通道中流动，吸收热量。这种布置（管束或板束）旨在产生湍流和最佳热接触，从而提高传热效率。设计参数如管间距和挡板间距影响流动模式和传热速率。正确选择材料和尺寸对于在指定条件下可靠运行至关重要。
| 参数 | 典型区间 | 选型说明与越界后果 |
|---|---|---|
| 设计温度 | 150–350 °C | Above 350°C requires alloy steel |
| 换热面积 | 10–500 m² | Custom sizes available |
| 管外径 | 19–38 mm | Common sizes: 19, 25, 38ISO 4200 |
| 管壁厚度 | 1.5–3.0 mm | Thicker for high pressureISO 4200 |
| 管长 | 3000–12000 mm | Max 12 m for transport |
| 管数 | 50–2000 pcs | Depends on area and layout |
| 管间距 | 25–50 mm | Triangular or square layoutTEMA |
| 折流板间距 | 200–600 mm | Affects shell-side velocityTEMA |
| 管材 | 304/316L | Other alloys on requestASTM A312 |
| 管板材料 | SA516 Gr.70 | Clad with alloy if neededASTM A516 |
| 泄漏试验压力 | 1.5×design MPa | Hydrostatic test |
| 重量 | 500–20000 kg | Depends on size and material |
区间为行业参考值，供询价时圈定范围用，不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。
诱因 → 失效模式 → 工程缓解
| pressure: | 最高150 bar（取决于设计） |
| flow rate: | 0.5-50 m/s（管侧），1-30 m/s（壳侧） |
| temperature: | -50°C 至 650°C |
不是客户评论，也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。
这些分值是采购评估维度示例，不代表真实客户评分、具体国家买家反馈或实时询盘。
它作为核心传热元件，将热烟气的热能传递给工艺气流，从而加热工艺气体。
常用材料包括不锈钢（如304、316L）、碳钢和镍合金（如Inconel），根据工艺条件和腐蚀要求选择。
关键参数包括设计压力、设计温度、传热面积、管子尺寸、管间距、挡板间距和材料。这些必须针对具体应用进行核实。
相关标准包括ISO 4200（管子尺寸）、TEMA（换热器设计）和ASTM规范（材料）。这些作为验证参考。
