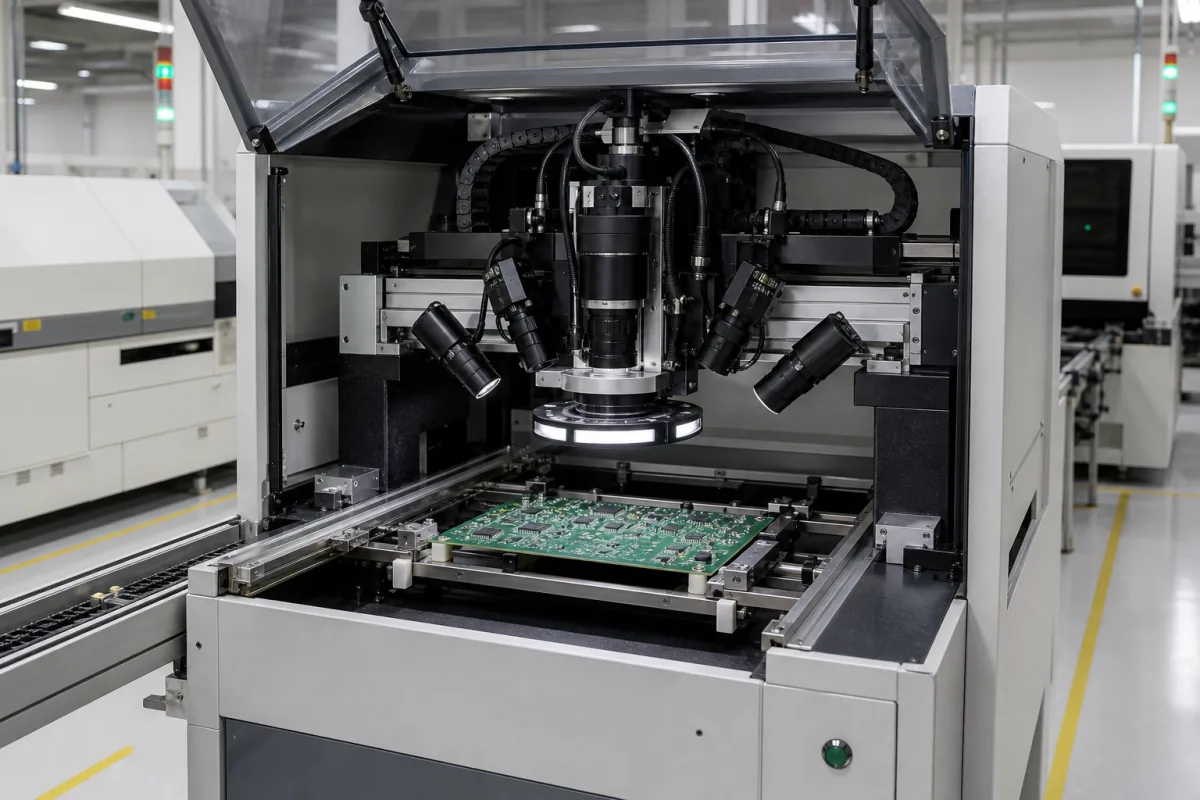

该单元使用多个相机在受控照明条件下捕获PCB的高分辨率图像。图像处理软件将捕获的图像与参考设计或黄金样品进行比较，以识别偏差和缺陷。机器学习算法可用于对缺陷类型和严重程度进行分类。系统使用可见光（450–650 nm），可实现10–25 µm/pixel的分辨率。检测面积为300–500 mm × mm，速度为0.5–2.0 m²/min。检测精度为±0.05 mm，误报率≤0.5%。该单元在10–40 °C和20–80% RH下运行，防护等级为IP54–IP65。
| 参数 | 典型区间 | 选型说明与越界后果 |
|---|---|---|
| 检测面积 | 300–500 mm × mm | Maximum PCB size that can be inspected in one pass. |
| 分辨率 | 10–25 微米/像素 | Higher resolution detects finer defects but reduces throughput. |
| 检测速度 | 0.5–2.0 m²/min | Affects line cycle time; balance with resolution. |
| 检测精度 | ±0.05 mm | Positional accuracy of defect location. |
| 误报率 | ≤0.5 % | Percentage of good boards flagged as defective; lower is better. |
| 照明波长 | 450–650 nm | Visible spectrum; may include UV/IR options. |
| 电源 | 220 ±10% V AC | Single phase; other voltages on request. |
| 功耗 | 1.5–3.0 kW | Depends on lighting and computer configuration. |
| 工作温度 | 10–40 °C | Outside range may affect accuracy. |
| 湿度 | 20–80 % RH | 非冷凝。 |
| 防护等级 | IP54–IP65 | Protection against dust and water jets.IEC 60529 |
| 重量 | 800–1200 kg | Including base and enclosure. |
区间为行业参考值，供询价时圈定范围用，不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。
诱因 → 失效模式 → 工程缓解
| pressure: | 大气压（无压力要求） |
| flow rate: | 不适用 |
| temperature: | 15-35°C（工作），0-50°C（存储） |
不是客户评论，也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。
这些分值是采购评估维度示例，不代表真实客户评分、具体国家买家反馈或实时询盘。
它能检测PCB组装过程中的元件缺失、错位、焊桥和元件极性错误，如产品定义所述。
检测面积为300–500 mm × mm，分辨率为10–25 µm/pixel。更高的分辨率可检测更细微的缺陷，但会降低吞吐量。
工作温度为10–40 °C，湿度为20–80% RH（非冷凝），防护等级为IP54–IP65（IEC 60529）。这些是参考值；请与制造商确认。
误报率是指被标记为有缺陷的良板百分比；参考值为≤0.5%。越低越好。请为您的应用确认实际值。
