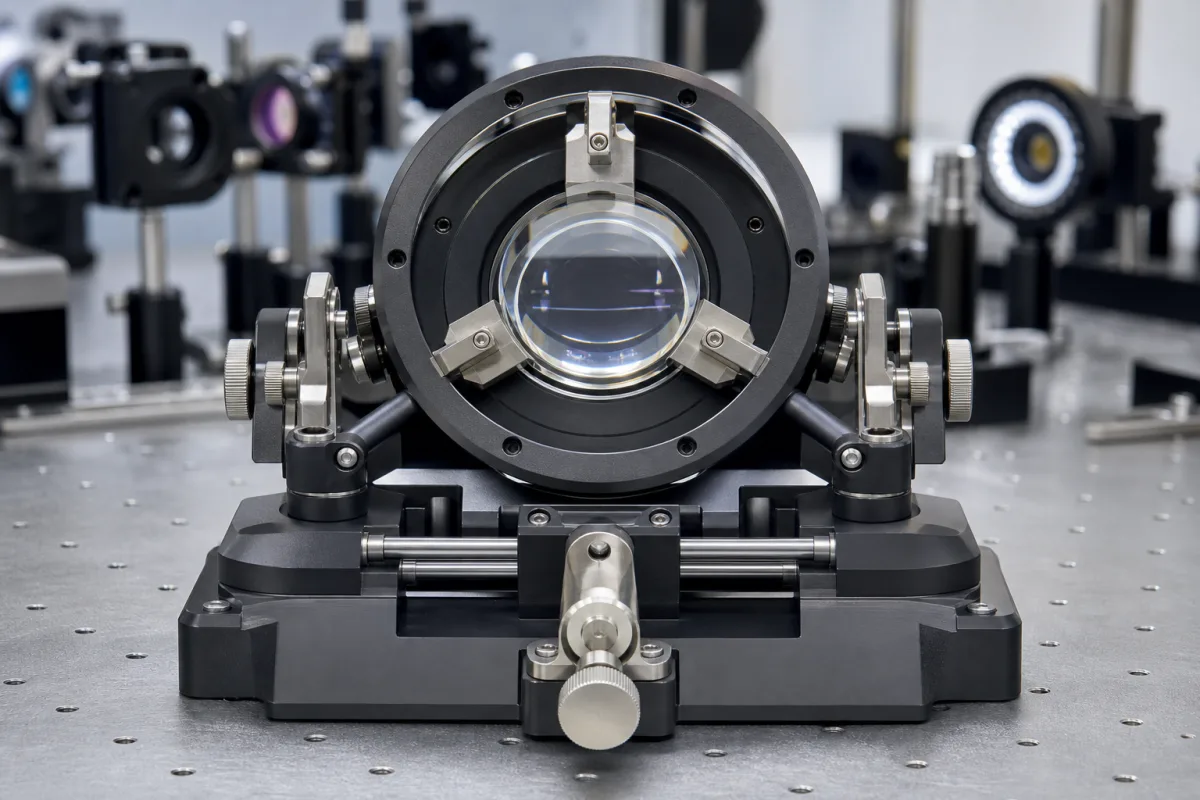

该机构通过可调节的接触点或夹紧表面工作，这些接触点或表面可通过细牙螺纹或楔块进行径向定位。调节时，这些元件施加平衡压力，使透镜在卡盘体内居中。某些设计通过弹簧加载的卡爪或锥形表面实现自定心功能，在夹紧时自动对准部件。
| 参数 | 典型区间 | 选型说明与越界后果 |
|---|---|---|
| 定心精度 | ±0.005 mm | Total indicated runout (TIR) relative to rotational axis |
| 夹持直径范围 | 5–50 mm | Range of optical element diameters that can be accommodated |
| 最大径向载荷 | 150 N | Maximum force applied by centering fingers |
| 工作压力 | 0.4–0.6 MPa | Pneumatic actuation pressure for clamping |
| 重复定位精度 | ±0.002 mm | Consistency of centering over multiple cycles |
| 工作温度范围 | 10–50 °C | Ambient temperature for consistent performance |
| 防护等级 | IP54 | Protection against dust and water splashesIEC 60529 |
| 材料 | Stainless Steel 440C | Corrosion-resistant and wear-resistantASTM A276 |
| 重量 | 2.5 kg | Typical weight for standard model |
| 耗气量 | 0.5–1.0 L/min | At operating pressure and cycle rate |
区间为行业参考值，供询价时圈定范围用，不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。
诱因 → 失效模式 → 工程缓解
| pressure: | 大气压至2巴 |
| other spec: | 最大转速: 5000 RPM, 对准公差: ±0.005 mm |
| temperature: | -20°C 至 +80°C |
不是客户评论，也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。
这些分值是采购评估维度示例，不代表真实客户评分、具体国家买家反馈或实时询盘。
它用于在透镜卡盘组件中沿旋转中心轴精确对准并固定光学透镜或圆柱形部件，确保同心度，以实现均匀加工或测量。
常用材料包括不锈钢和铝合金，并采用精密轴承。材料规格可能包括符合ASTM A276的不锈钢440C，但需与制造商确认。
参考定心精度为相对于旋转轴的±0.005 mm TIR。但这是目录参考范围，必须针对具体型号和应用进行核实。
气动夹紧的工作压力为0.4–0.6 MPa。请务必与供应商确认确切要求。
