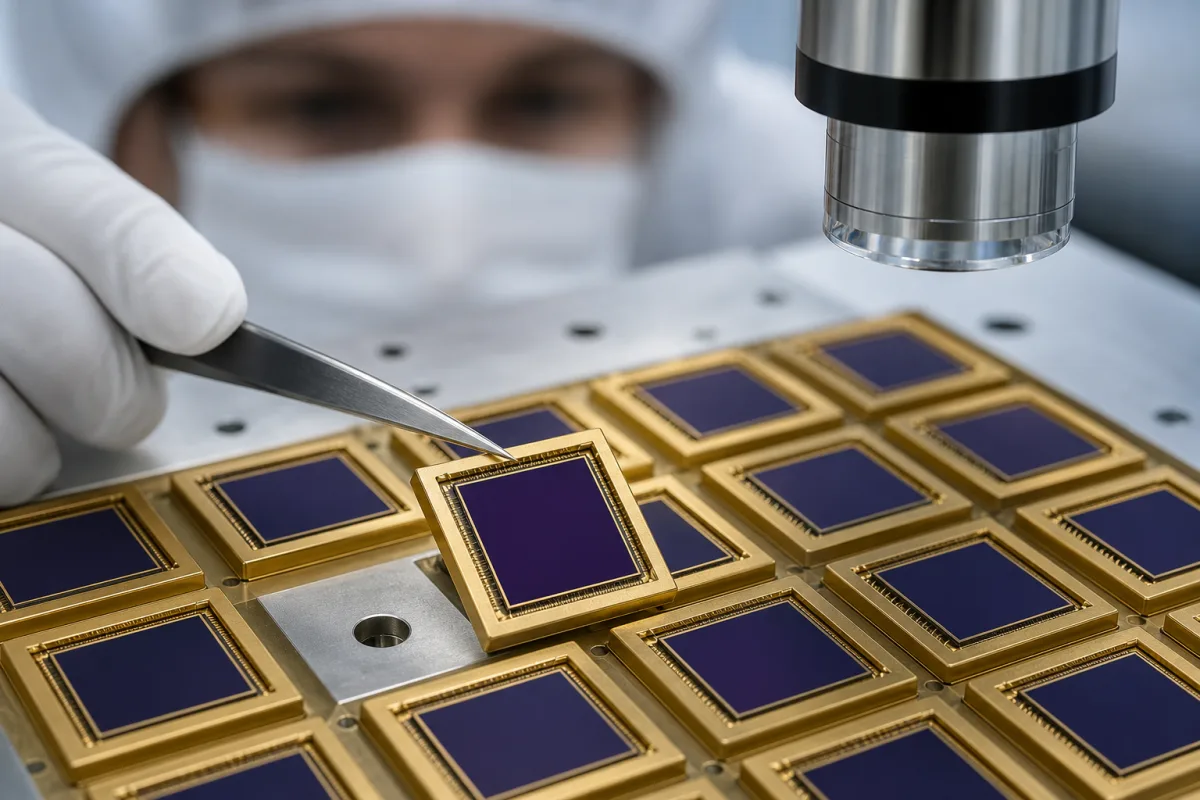

探测器元件

基于 CNFX 目录中多个工厂资料的聚合洞察,探测器元件 在 计算机、电子和光学产品制造 行业中通常会围绕 标准工业配置 到 重载生产要求 进行能力评估。

技术定义与核心装配

一个典型的 探测器元件 通常集成 传感层 与 电极。CNFX 上列出的制造商通常强调 半导体(例如,硅、锗) 结构,以支持稳定的生产应用。

探测器阵列中的单个传感单元,负责将物理信号转换为可测量的电信号输出。

技术定义

探测器元件是探测器阵列中的基本传感组件,负责检测特定的物理现象(如辐射、光、压力或温度)并将其转换为电信号。在阵列中,多个元件协同工作,为成像、监测和测量系统应用提供空间分辨率、灵敏度和覆盖范围。

工作原理

基于其特定的传感机制(例如,光学探测器的光电效应、辐射探测器的电离效应、压力传感器的压电效应)运行。当暴露于目标刺激时,元件会产生与刺激强度成比例的电信号(电流、电压或电阻变化),随后由相关电子设备进行处理。

主要材料

半导体(例如,硅、锗) 闪烁晶体(例如,NaI、BGO) 光电二极管/光电倍增管

组件 / BOM

传感层
直接与目标刺激物相互作用,启动信号转换过程
材料: 半导体或闪烁体材料
电极
收集并传输生成的电信号至读出电路
材料: 金属(例如:铝、金)
防护外壳
保护敏感组件免受环境因素和物理损伤
材料: 陶瓷或环氧树脂

FMEA · 风险与缓解

诱因 → 失效模式 → 工程缓解

铝互连线中电流密度超过10^6 A/cm²引起的电迁移 信号路径开路,响应度100%损失 采用45纳米线宽的铜大马士革工艺,电流密度限制在5×10^5 A/cm²并具有3倍设计裕度
7纳米二氧化硅栅氧化层中电场强度超过10 MV/cm引起的介质击穿 栅极与沟道间短路,永久性0伏输出 采用高k介质(HfO₂),介电常数25,等效氧化层厚度1.2纳米,电场强度限制在5 MV/cm

工程推理

运行范围
范围
输出范围0.1-1000微伏,环境温度-40°C至+125°C,相对湿度0-100%(非冷凝)
失效边界
结温150°C时信噪比降至3:1以下,累积曝光10^12光子时量子效率退化超过15%
肖特基势垒处热电子发射超过0.7电子伏特功函数,150°C下掺杂剂扩散导致p-n结退化,1兆电子伏特中子注量超过10^14 n/cm²引起的晶格位移损伤
制造语境
探测器元件 在 计算机、电子和光学产品制造 中会按材料、工艺窗口和检验要求共同评估。

行业别名与关键词

该产品在 CNFX 数据库中的搜索词、别名和技术称呼。

应用产品 / 所属系统

该产品或部件会出现在以下工业系统、设备或上级产品中。

应用匹配与尺寸矩阵

运行限制
pressure:0至100巴
flow rate:0.1至10米/秒
temperature:-40°C至+150°C
slurry concentration:固体含量最高达30%(重量比)
兼容性
水基流体非腐蚀性气体石油基油类
不适用:浓硫酸环境
选型所需数据
  • 信号频率范围(赫兹)
  • 所需空间分辨率(毫米)
  • 目标信噪比(分贝)

可靠性与工程风险分析

失效模式与根因
传感器漂移/校准失效
原因:环境污染物(灰尘、湿气、化学品暴露)、热循环或电子元件老化导致读数不准确。
机械疲劳/断裂
原因:振动引起的应力、不当安装/装配或腐蚀性环境导致的材料降解引发结构失效。
维护信号
  • 输出读数异常或不稳定(例如,条件稳定时信号波动)
  • 可见的物理损坏(裂纹、腐蚀、连接松动)或异常的电子噪音(嗡嗡声、蜂鸣声)
工程建议
  • 实施定期校准计划并采取环境保护措施(密封外壳、干燥剂)以保持传感器精度。
  • 使用减振安装座并在安装过程中遵循正确的扭矩规格,以减少机械应力并防止过早失效。

合规与制造标准

参考标准
ISO 9001:2015(质量管理体系)IEC 60079-0:2017(爆炸性环境 - 设备通用要求)ASTM E1316-24(无损检测标准术语)
制造精度
  • 尺寸精度:关键接口处±0.05毫米
  • 表面平整度:有效探测区域内0.02毫米
质量检验
  • 泄漏测试(用于气密密封的氦质谱检漏法)
  • 功能性能测试(信噪比验证)

生产该产品的制造商

具备该产品生产能力的中国制造商与相关工厂资料。

制造商列表用于前期研究和供应商能力理解,不代表认证、排名或交易担保。

采购评估维度

不是客户评论,也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。

技术文档
4/5
制造能力
4/5
可检验性
5/5
供应商透明度
3/5

这些分值是采购评估维度示例,不代表真实客户评分、具体国家买家反馈或实时询盘。

供应链相关产品与组件

三维图案扫描仪

工业系统中用于捕获物体表面三维图案与纹理的组件。

查看规格 ->
空气质量监测仪

一种用于测量并报告多种空气污染物浓度及环境参数的电子设备。

查看规格 ->
抗静电

A device or system designed to prevent, reduce, or eliminate the buildup of static electricity on surfaces, materials, or components.

查看规格 ->
资产追踪设备

一种利用定位技术实时监测和记录物理资产位置、状态及移动轨迹的电子设备。

查看规格 ->

常见问题

探测器元件在电子系统中的主要功能是什么?

探测器元件作为探测器阵列中的基本传感单元,将物理信号(如辐射、光或粒子)转换为可测量的电信号输出,供电子和光学系统进行处理与分析。

半导体材料(如硅)如何提升探测器元件的性能?

硅等半导体材料提供优异的信噪比、快速响应时间和精确的能量分辨率,使其在辐射探测和光学传感等需要高灵敏度和高精度的应用中成为理想选择。

闪烁晶体探测器元件(如NaI、BGO)通常用于哪些应用?

闪烁晶体探测器元件(例如NaI、BGO)因其对伽马射线和其他电离辐射的高探测效率,广泛应用于医学成像(PET/CT扫描仪)、安全检查、核物理研究和环境监测。
