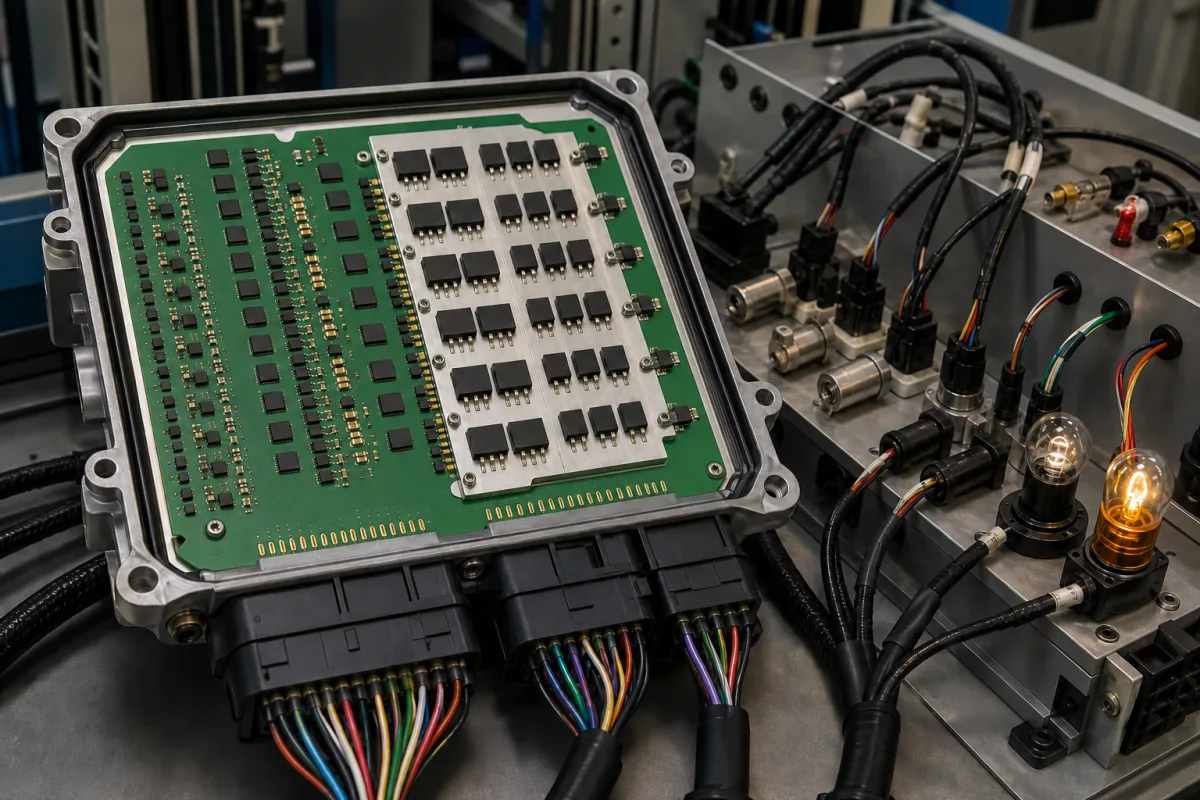

该电路在ECU微处理器与外部设备之间提供接口。来自传感器的输入信号经过缓冲、滤波，并通过ADC从模拟转换为数字。来自处理器的输出信号通过DAC或功率驱动器转换为适当的功率电平。电流隔离（如光耦）用于防止噪声和电压尖峰。通信收发器实现与其他模块的数据交换。该电路还提供ESD保护和电压电平转换，以确保在指定范围内可靠运行。
| 参数 | 典型区间 | 选型说明与越界后果 |
|---|---|---|
| 电源电压 | 9–36 V DC | 车载典型范围；低于 9 V 可能触发欠压复位 |
| 输入信号范围 | 0–5 V | 模拟输入；电压过高可能损坏输入级 |
| 每通道输出电流 | 0.5–2 A | 用于低边驱动；超限可能触发过热保护 |
| 数字I/O数量 | 16–64 通道 | 可配置；通道越多封装越大 |
| 工作温度 | -40–85 °C | 车规级；超出可能导致失效 |
| 静电放电保护 | ±8 kV | 接触放电；满足车规要求IEC 61000-4-2 |
| 防护等级 | IP54–IP67 | 取决于壳体；恶劣环境选用 IP67IEC 60529 |
| 信号传播延迟 | 10–100 ns | 用于数字输入；影响实时控制 |
| 隔离电压 | 1000–2500 V RMS | 输入与逻辑侧电气隔离IEC 60747 |
| 功耗 | 1–5 W | 满载工况值；低功率设计更低 |
| 重量 | 50–200 g | 取决于连接器与壳体 |
| 连接器类型 | D-Sub 15–37 pin | 其它型式可定制 |
区间为行业参考值，供询价时圈定范围用，不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。
诱因 → 失效模式 → 工程缓解
| current: | 每通道最高100毫安（典型值），可配置更高负载 |
| voltage: | 3.3V至5V逻辑电平，在指定处具有12V/24V容限输入 |
| frequency: | 直流至1MHz信号带宽（数字/模拟I/O典型值） |
| isolation: | 最高2500Vrms（若指定隔离通道） |
| temperature: | -40°C 至 +85°C |
不是客户评论，也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。
这些分值是采购评估维度示例，不代表真实客户评分、具体国家买家反馈或实时询盘。
参考范围为9–36 V DC。低于9 V可能导致欠压复位。请与制造商核实您的应用的具体要求。
参考范围为0–5 V。更高的电压可能损坏输入级。请确认您具体型号的最大输入电压。
参考ESD保护为±8 kV接触放电，符合IEC 61000-4-2的汽车要求。请务必核实您的应用是否符合要求。
参考范围为-40至85 °C。超出此范围可能导致故障。请查阅数据手册以了解确切限值。
