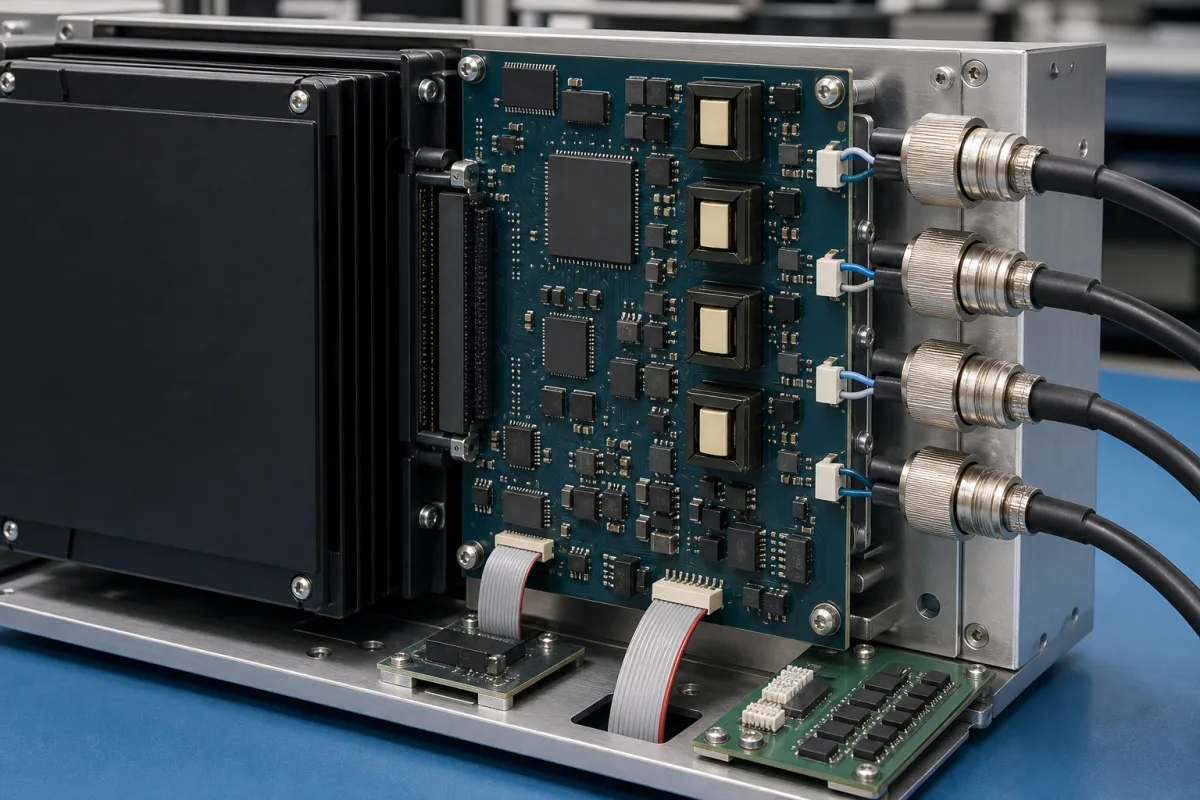

接口板通过PCB上的导电迹线将连接器和排针的电信号路由到VPU。它包含电压调节器，为不同组件提供稳定电源；信号调理电路（如缓冲器或电平转换器）以保持数据完整性；有时还包含专用接口芯片（PHY、收发器）以处理特定通信协议。它在VPU内部总线架构和外部接口标准之间进行转换。板卡的设计确保高速数据传输的适当阻抗匹配和信号完整性，如阻抗控制规格所示。它还管理电源分配和热考虑，在指定的工作温度范围内运行。板卡的功能对于VPU从传感器接收视觉数据并将处理结果输出到显示器或通信端口至关重要。
| 参数 | 典型区间 | 选型说明与越界后果 |
|---|---|---|
| 供电电压 | 24 ±10% V DC | Outside range may cause unstable operation |
| 功耗 | 5–15 W | Depends on connected peripherals |
| 工作温度 | -40–85 °C | Extended range may reduce lifespan |
| 存储温度 | -55–125 °C | Exceeding may cause permanent damage |
| 相对湿度 | 5–95 % RH | Non-condensing |
| 防护等级 | IP54–IP65 | Higher IP for dusty/wet environmentsIEC 60529 |
| 板厚 | 1.6 ±10% mm | Standard thickness for rigidityIPC-6012 |
| 铜厚 | 1–2 oz | Higher for high-current pathsIPC-6012 |
| 表面处理 | ENIG | Lead-free, good solderabilityIPC-4552 |
| 板尺寸 | 100×160 mm | Custom sizes available |
| 连接器类型 | PCIe x4 | High-speed data transferPCIe Base Spec |
| 层数 | 4–8 | More layers for complex routingIPC-6012 |
| 阻抗控制 | 50 ±10% Ω | Critical for signal integrityIPC-2141 |
| 重量 | 50–100 g | Depends on layer count and size |
区间为行业参考值，供询价时圈定范围用，不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。
诱因 → 失效模式 → 工程缓解
该产品或部件会出现在以下工业系统、设备或上级产品中。
| pressure: | 不适用（非加压环境） |
| other spec: | 湿度：5% 至 95% 非冷凝，振动：最大5g |
| temperature: | -40°C 至 +85°C |
不是客户评论，也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。
这些分值是采购评估维度示例，不代表真实客户评分、具体国家买家反馈或实时询盘。
参考供电电压为24 V DC，容差±10%。超出此范围可能导致运行不稳定。请务必与制造商核实您具体型号的要求。
该板包含PCIe x4连接器，用于高速数据传输，符合PCIe Base Spec。它也可能支持其他接口，如USB、以太网或显示输出，但提供的数据中未指定。请向供应商确认您的应用需求。
参考工作温度范围为-40至85 °C。超出此范围运行可能会缩短寿命。存储温度范围为-55至125 °C。请核实您具体板卡的这些限值。
该板参考IPC-6012（厚度、铜重、层数）、IPC-4552（ENIG表面处理）、IPC-2141（阻抗控制）和IEC 60529（防护等级）。这些是采购参考，并非认证。请与制造商确认合规性。
