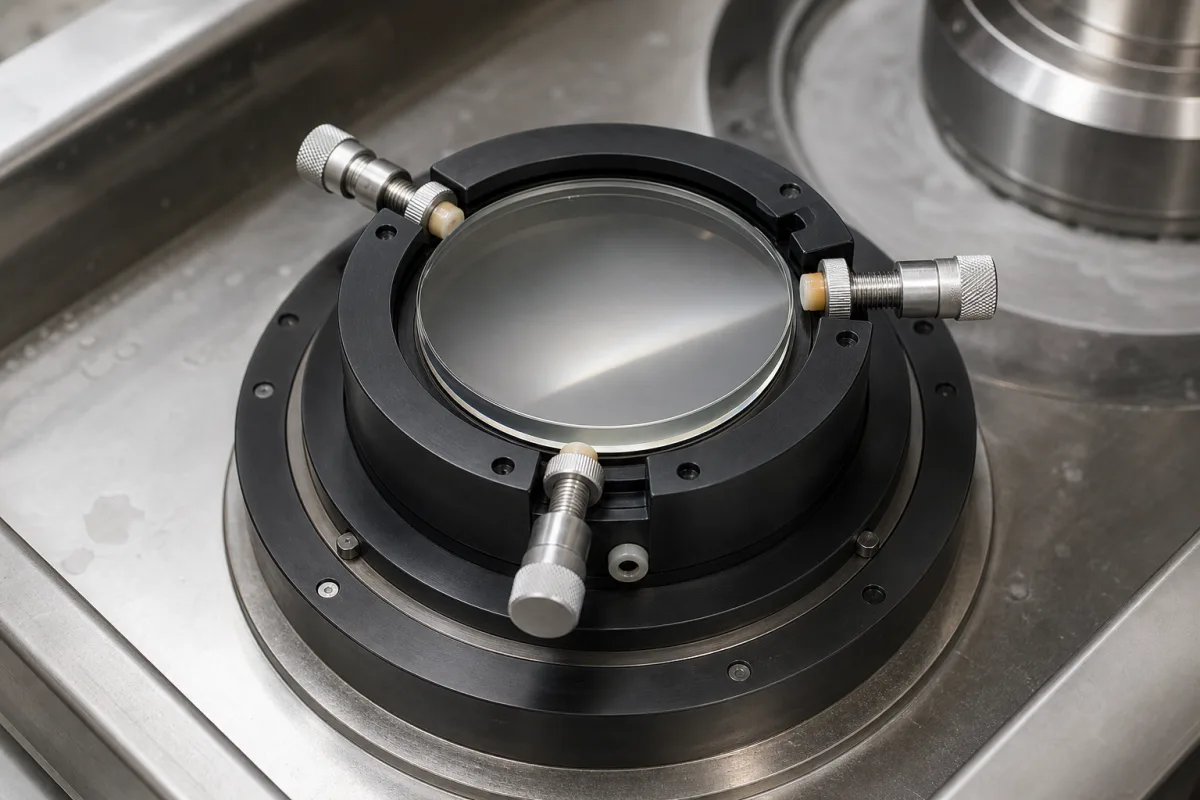

该夹具通常使用机械夹紧机构，如夹头、真空吸盘或精密卡爪，牢固地固定透镜的周边或边缘。它与抛光主轴接口，以在整个抛光循环中保持一致的定位和方向。夹紧力通过气动驱动，通常在0.4–0.6兆帕范围内，并可调节以确保透镜稳定而不变形。夹具的精确对准和重复性确保透镜在抛光过程中保持正确位置，从而实现受控的材料去除和表面精加工。
| 参数 | 典型区间 | 选型说明与越界后果 |
|---|---|---|
| 夹紧力 | 50–200 N | Ensures lens stability without deformation |
| 定位精度 | ±0.01 mm | Critical for optical alignment |
| 重复定位精度 | ±0.005 mm | Ensures consistent lens placement |
| 镜片直径范围 | 5–100 mm | Accommodates common optical lens sizes |
| 工作温度 | -10–50 °C | Outside this range, material properties may degrade |
| 材料硬度 | 45–55 HRC | Hardness ensures wear resistanceASTM E18 |
| 表面粗糙度 | Ra 0.4–0.8 µm | Smooth finish prevents lens scratchingISO 4287 |
| 重量 | 1.5–3.5 kg | Lightweight for ease of handling |
| 工作压力 | 0.4–0.6 MPa | Pneumatic actuation; below 0.4 MPa clamping force insufficient |
| 防护等级 | IP54 | Protects against dust and water splashesIEC 60529 |
区间为行业参考值，供询价时圈定范围用，不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。
诱因 → 失效模式 → 工程缓解
| pressure: | 最大夹持压力 0.5 MPa，典型抛光压力 0.1-0.3 MPa |
| other spec: | 浆料浓度：磨料重量占比 5-20%，最大镜头直径：200mm，振动容差：<5μm RMS |
| temperature: | 15-35°C (工作温度)，-10 至 60°C (储存温度) |
不是客户评论，也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。
这些分值是采购评估维度示例，不代表真实客户评分、具体国家买家反馈或实时询盘。
夹紧力可在50至200牛顿之间调节，确保透镜稳定而不变形。具体所需的力取决于透镜材料和几何形状，因此应根据制造商的建议进行设置。
定位精度为±0.01毫米，重复性为±0.005毫米。这些数值对于光学对准和一致的透镜放置至关重要。请与供应商核实具体型号的这些规格。
该夹具可选用不锈钢、铝合金或精密陶瓷。材料硬度为45–55 HRC（ASTM E18），表面粗糙度为Ra 0.4–0.8微米（ISO 4287），以防止透镜划伤。
该夹具需要0.4–0.6兆帕的气动供应以进行驱动。工作温度范围为-10至50摄氏度。超出此范围，材料性能可能会下降，因此请确保环境满足这些条件。
