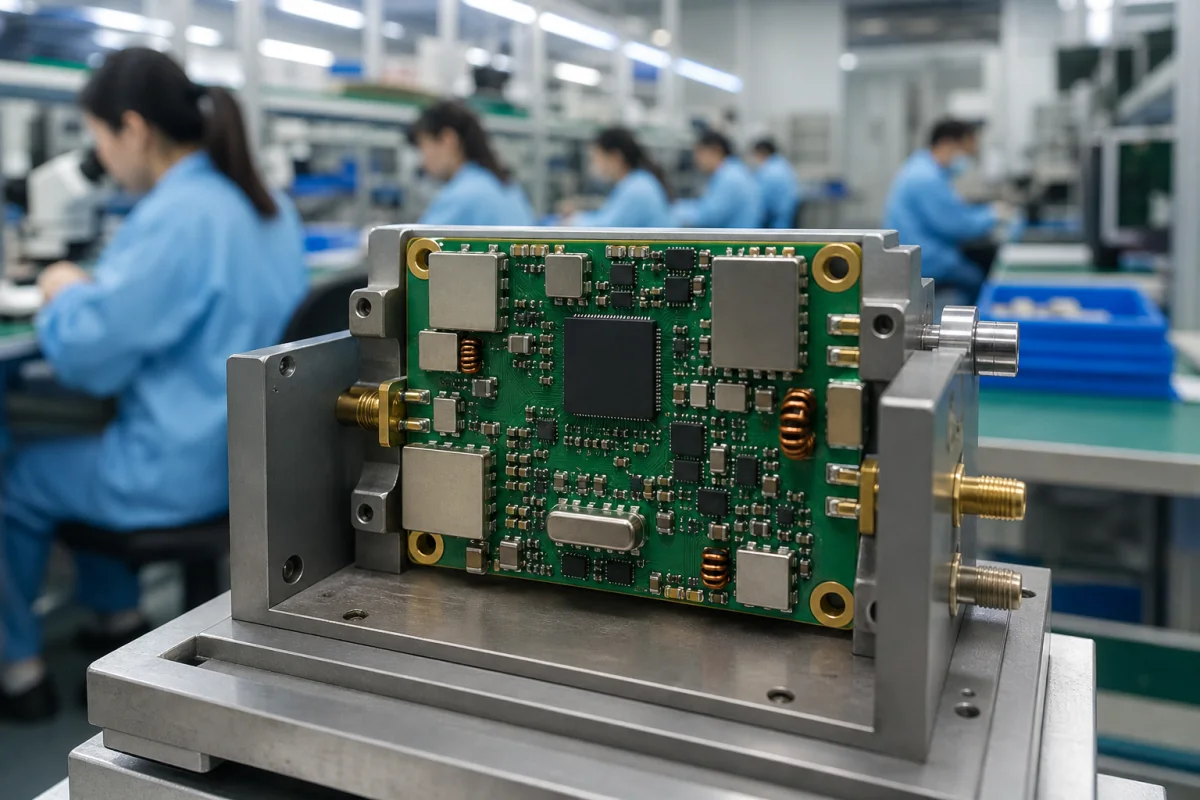

本地振荡器（LO）/ 频率合成器

本地振荡器（LO）或频率合成器是射频收发信机中的关键电子组件，它产生稳定、可调谐且低相位噪声的参考频率信号。该信号作为上变频（发射路径）和下变频（接收路径）的频率源，与输入/输出射频信号进行混频，从而在收发信机的工作带宽内选择和处理器特定的通信信道。该组件通常采用锁相环（PLL）合成器架构，利用压控振荡器（VCO）产生输出频率。VCO输出经过分频后，与稳定的晶体振荡器参考信号通过鉴相器进行比较；产生的误差电压调整VCO，使输出频率精确锁定在参考频率的倍数上。这种架构允许在指定范围内进行稳定、可编程的频率合成，具有精细的分辨率和低相位噪声。LO/合成器以紧凑模块形式提供，具有规定的电气和环境参数。频率范围覆盖0.1–20 GHz，分辨率步进为0.1–10 Hz。输出功率典型为10–20 dBm，可通过外部衰减器调节。相位噪声在10 kHz偏移处为-120至-100 dBc/Hz。频率稳定度为±0.5至±2 ppm（温度范围内），可选OCXO以获得更高稳定性。供电电压为5–12 V DC，电流消耗为100–500 mA，取决于输出功率和频率。工作温度范围为-40至85 °C，湿度范围为5–95% RH（无冷凝）。模块密封等级为IP54–IP65（IEC 60529）。尺寸范围为50×40×20 mm至100×80×30 mm，重量为50–200 g。材料包括硅（用于集成电路）、砷化镓或硅锗（用于高频变体）以及石英（用于参考晶体振荡器）。这些数值为目录参考范围，请与法定制造商或供应商确认具体型号的规格。

LO/合成器通常采用锁相环（PLL）架构。压控振荡器（VCO）产生输出频率，经分频后与稳定的晶体振荡器参考信号通过鉴相器进行比较。产生的误差电压调整VCO，使输出频率精确锁定在参考频率的倍数上，从而在指定范围内实现稳定、可编程的频率合成。环路滤波器设置带宽和瞬态响应，平衡锁定时间和相位噪声。输出经过缓冲，为混频器提供一致的电平。频率选择通过改变分频比实现，通常通过串行接口。参考晶体振荡器提供时基；其稳定性直接影响输出频率精度。PLL将VCO锁定到参考频率的倍数，实现精细分辨率和低相位噪声。模块包括电源调节和反极性保护。工作原理基于负反馈控制，确保输出频率保持锁定。VCO调谐范围和分频器范围决定整体频率覆盖。鉴相器和环路滤波器设计用于优化相位噪声和杂散性能。输出功率由VCO和缓冲放大器设定，可外部调节。模块设计用于工业温度范围，并密封防尘和防水喷射。
