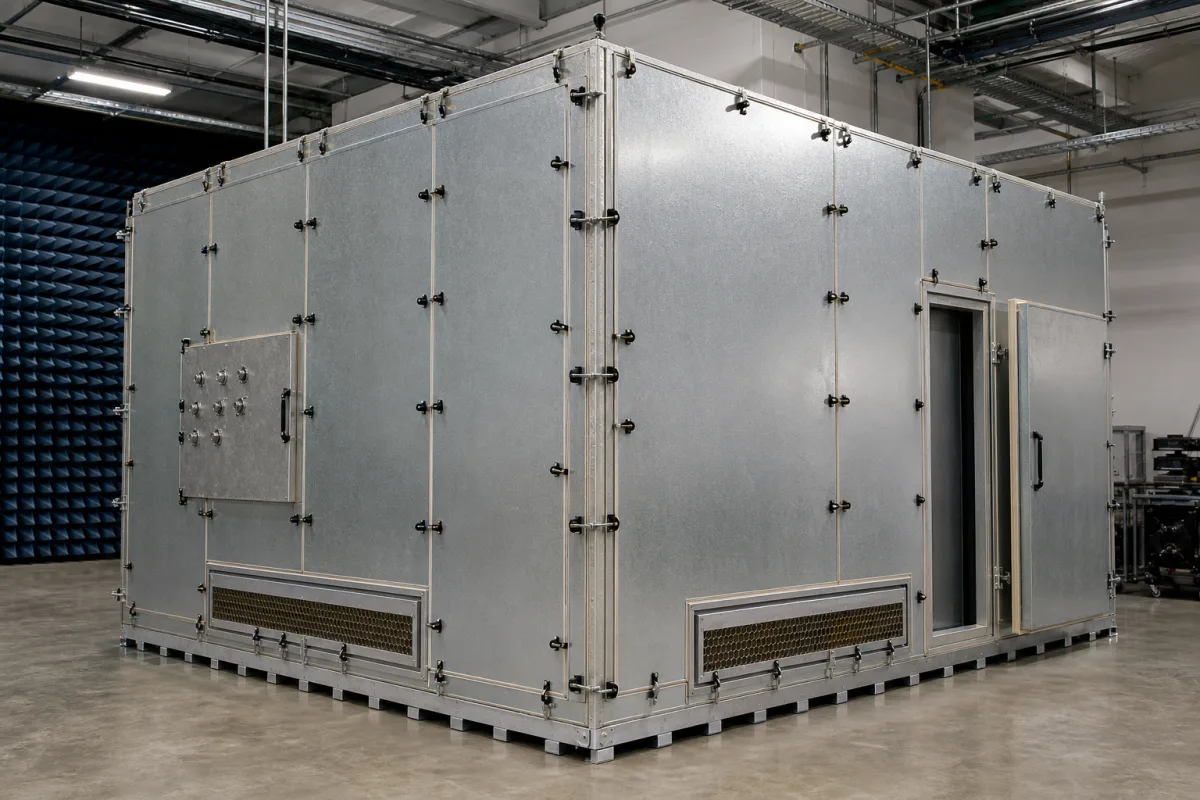

模块化屏蔽外壳

模块化屏蔽外壳是工业电磁干扰（EMI）屏蔽测试室系统的关键组件。它提供了一个受控的、电磁隔离的环境，用于测试电子和电气设备。其主要作用是容纳来自被测设备（DUT）的EMI发射，并屏蔽外部电磁场对DUT的干扰，确保合规性测试的准确性和可重复性。外壳由镀锌钢和铜合金面板构成，接缝和穿透处使用EMI屏蔽垫圈（如铍铜、导电弹性体）以保持屏蔽完整性。可提供定制尺寸，标准内部尺寸为1000×1000×2000毫米（宽×深×高）。屏蔽效能为60–100分贝，频率范围为10千赫至18吉赫，依据IEC 61000-4-21进行测试。距外壳1米处的泄漏磁通密度≤0.5微特斯拉。工作温度范围为-40至85摄氏度（非冷凝），湿度范围为10%至90%相对湿度（非冷凝）。外壳提供IP54至IP65的防护等级，依据IEC 60529。面板材料为镀锌钢板（SECC/SPCC），依据JIS G3313，面板厚度为1.5–2.0毫米，以确保结构刚性。重量为500–800千克，取决于尺寸，地板承重能力为1000千克/平方米（均匀分布）。电源额定值为230伏交流±10%，单相，50/60赫兹，依据IEC 60038。外壳基于法拉第笼原理工作，形成连续的导电屏障，反射和吸收电磁波。所有接缝和穿透处均使用专用垫圈和滤波器密封，以在指定频率范围内保持屏蔽效能。选择时，请与法定制造商或供应商核实型号特定的尺寸、屏蔽性能及适用标准。定期维护包括检查垫圈和密封件是否磨损或损坏，检查门关闭和滤波器完整性。屏蔽完整性失效可能导致测试结果不准确或不符合法规限值。
