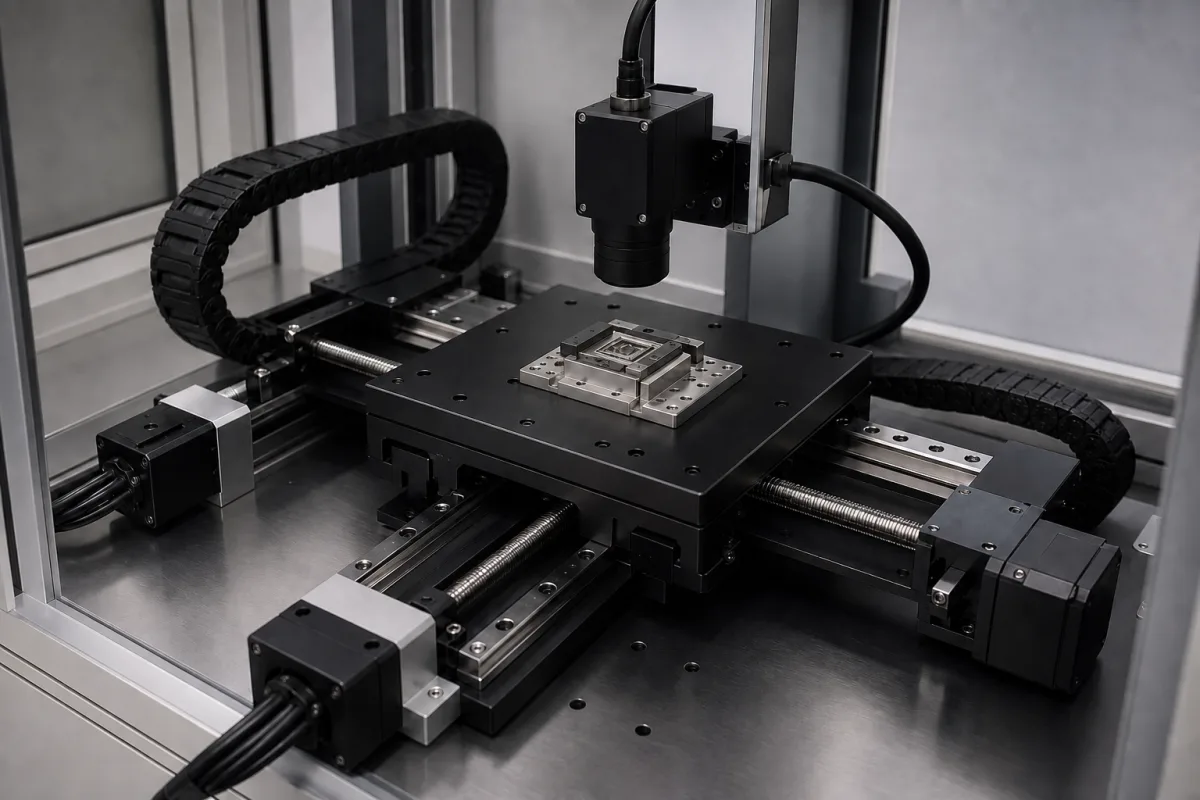

XY平台通过将伺服或步进电机的旋转运动转换为沿两个垂直轴的线性运动来工作。电机驱动精密滚珠丝杠或直线导轨，移动承载检测部件的滑台。控制器根据编程坐标发送位置指令，反馈编码器提供实时位置数据以闭环控制，确保精度。系统可执行点到点移动或连续扫描路径，速度和加速度曲线针对吞吐量和精度进行优化。平台的刚性和轴承质量直接影响定位精度和重复性。
| 参数 | 典型区间 | 选型说明与越界后果 |
|---|---|---|
| 行程范围（X×Y） | 100×100–600×600 mm | Determines maximum workpiece size |
| 定位精度 | ±0.5–±5 μm | Critical for optical inspectionISO 230-2 |
| 重复定位精度 | ±0.1–±1 μm | Ensures consistent positioningISO 230-2 |
| 最大速度 | 100–500 mm/s | Affects throughput |
| 最大加速度 | 0.5–2 g | Higher acceleration reduces cycle time |
| 负载能力 | 5–50 kg | Includes workpiece and fixture |
| 驱动方式 | Linear motor / Ball screw | Linear motor for high speed, ball screw for cost |
| 反馈分辨率 | 0.01–0.1 μm | Encoder resolution affects precision |
| 供电电压 | 24 ±10% V DC | Typical for industrial control |
| 工作温度 | 10–40 °C | Outside range affects accuracy |
| 防护等级 | IP40–IP54 | Higher IP for dusty or wet environmentsIEC 60529 |
| 材料 | Aluminum / Steel | Aluminum for light weight, steel for rigidity |
| 重量 | 20–150 kg | Affects installation and portability |
区间为行业参考值，供询价时圈定范围用，不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。
诱因 → 失效模式 → 工程缓解
| pressure: | 大气压（非加压系统） |
| other spec: | 最大速度：500 mm/s，最大加速度：2 m/s²，分辨率：0.1 μm，重复定位精度：±0.5 μm |
| temperature: | 5°C 至 40°C（工作），-10°C 至 60°C（存储） |
不是客户评论，也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。
这些分值是采购评估维度示例，不代表真实客户评分、具体国家买家反馈或实时询盘。
行程范围为100×100毫米至600×600毫米，决定了可检测的最大工件尺寸。请确认具体型号的实际范围。
定位精度为±0.5至±5微米，依据ISO 230-2测量。这对光学检测至关重要，必须针对具体配置进行验证。
驱动类型包括直线电机（适用于高速）和滚珠丝杠（成本较低）。选择会影响速度、加速度和成本。
负载能力为5至50千克，包括工件和夹具。超载可能影响精度和性能。
