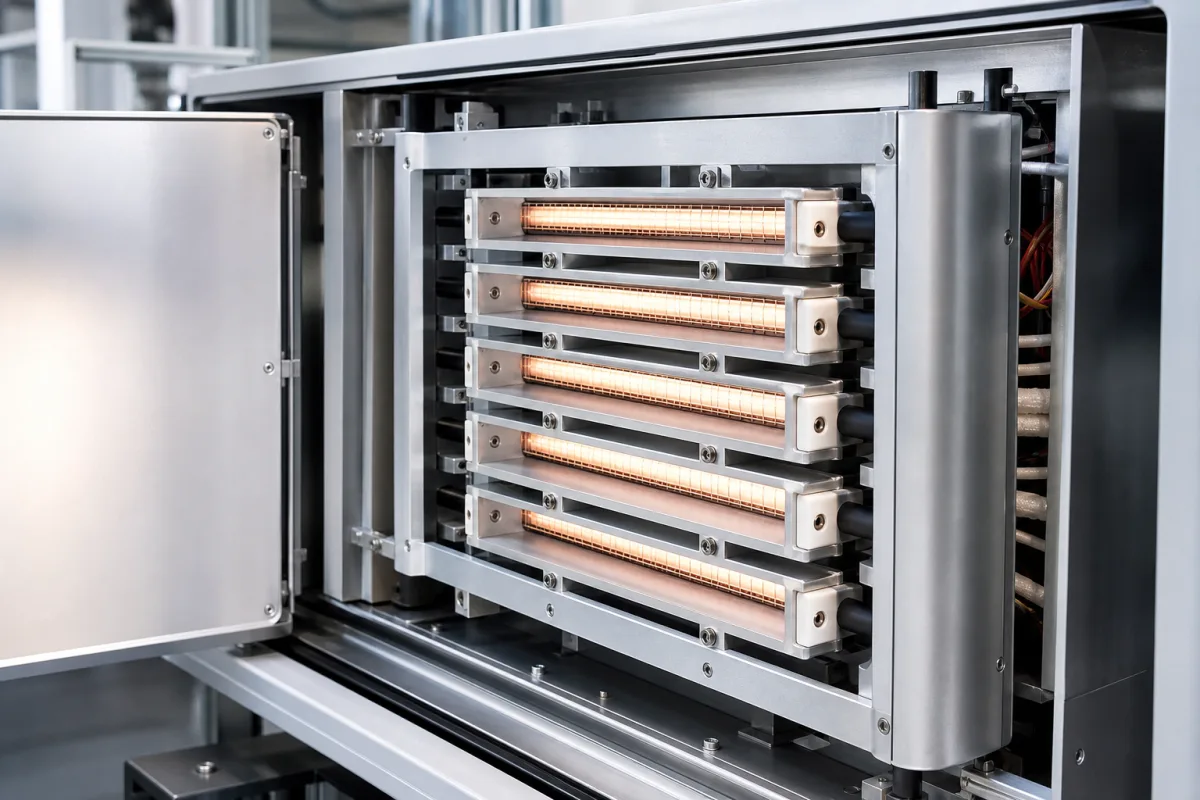

安装框架/外壳

安装框架或外壳是红外发射器阵列中的关键结构部件。它提供刚性机械支撑，将各个红外发射器元件保持精确对准，保护敏感电子元件免受环境因素和物理损坏，促进发射器的散热，并且通常包括用于集成到更大系统中的安装特征。外壳确保发射器之间正确的光学对准和间距，以实现一致的红外输出。本目录条目涵盖用于红外发射器阵列的通用安装框架和外壳。该部件通常由铝合金、不锈钢或导热塑料制成。关键参数包括工作温度范围-40至85°C，存储温度范围-40至100°C，相对湿度5%至95%无冷凝，以及IP等级IP54至IP65（依据IEC 60529）。材料规格可能参考ASTM B221的铝合金6061-T6。表面光洁度通常为8至12 μm Ra，用于光学对准。平面度和平行度公差分别为0.05 mm和0.08 mm，依据ISO 1101。孔位公差为±0.05 mm，依据ISO 2768-mK。重量根据尺寸和材料厚度在15至60 g之间。安装孔径为3.2至4.5 mm，用于标准M3或M4螺钉。导热系数为167 W/(m·K)，用于散热。这些数值是参考范围，必须针对具体型号和应用进行验证。安装框架/外壳作为被动结构部件，物理支撑和定位红外发射器元件。它通过刚性结构保持发射器之间的精确几何关系，提供散热热路径，并通过外壳设计提供环境保护。外壳可能包括对准特征、安装孔和电气连接接口。选择安装框架或外壳时，请验证工作温度、湿度和IP等级是否满足应用的环境要求。确认材料和表面光洁度与发射器阵列的热学和光学要求兼容。检查平面度、平行度和孔位公差是否与PCB和发射器规格一致。确保安装孔径与所选螺钉匹配，并且重量在系统可接受范围内。维护方面，检查是否有腐蚀、变形或磨损迹象，这些可能影响对准或保护。如果外壳出现裂纹、翘曲或过度热降解，应更换以保持性能。失效边界包括超过温度极限，这可能会降低材料性能，或物理损坏导致外壳完整性受损。
