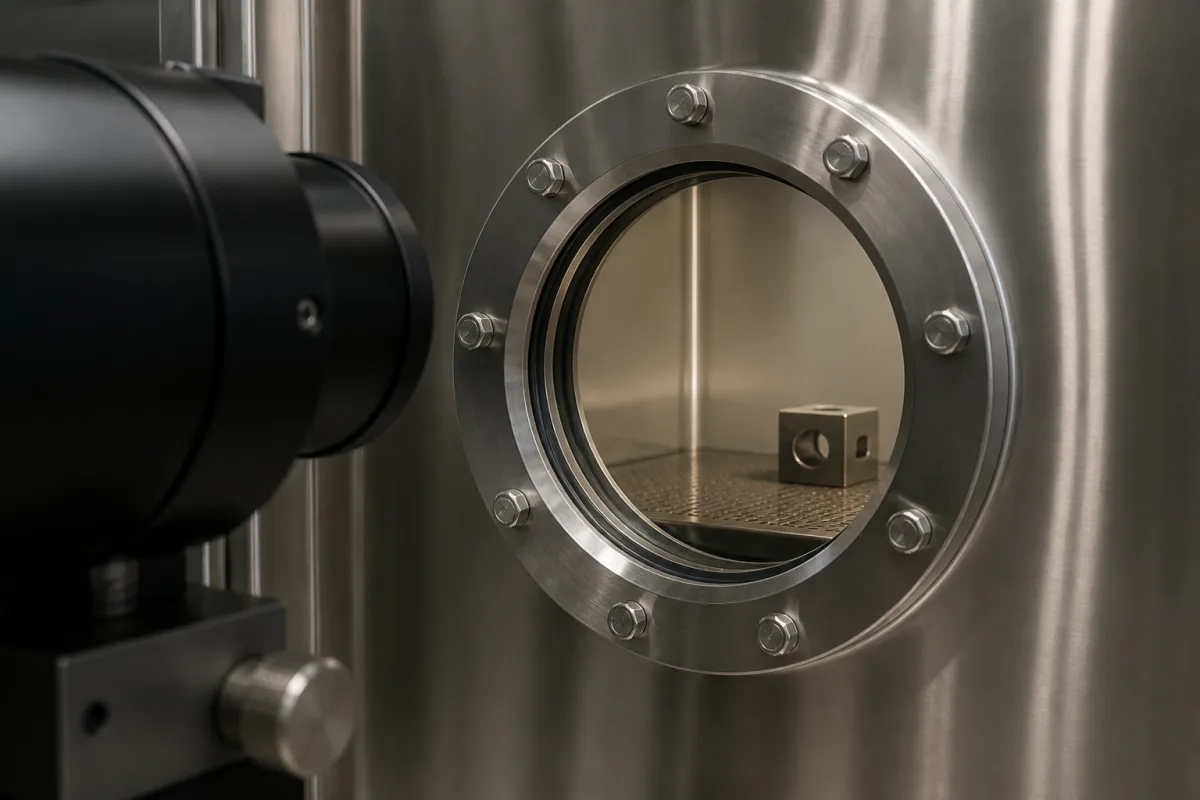

该端口由透明材料（通常是光学玻璃或石英）安装在密封法兰中组成。它允许光线通过，同时保持腔内的压力、温度或大气条件。腔外的光学仪器可以通过端口传输光线，并收集来自内部的反射/透射光进行分析。透明窗口设计用于承受腔体的工作压力和温度，同时提供清晰的光路。密封完整性至关重要，以防止泄漏，端口通常经过氦泄漏率测试。窗口的光学质量，如表面平整度和透射率，确保测量准确。端口的设计必须适应特定光学仪器的尺寸和安装要求。
| 参数 | 典型区间 | 选型说明与越界后果 |
|---|---|---|
| 光学孔径直径 | 25–100 mm | Determines the size of optical instruments that can be accommodated. |
| 视窗材料 | BK7, UVFS, Sapphire | Sapphire for high pressure and chemical resistance; BK7 for cost. |
| 透光率 | >90 % | For visible range; lower for UV or IR. |
| 表面平整度 | λ/10 | λ = 632.8 nm; critical for interferometric measurements. |
| 工作温度 | -40–85 °C | Seal material limits range. |
| 泄漏率 | <1×10^-9 Pa·m³/s | Helium leak test.ISO 27895 |
| 外壳材料 | SS316L, Al6061 | SS316L for corrosion resistance; Al6061 for weight.ASTM A276, ASTM B211 |
| 重量 | 0.5–2.0 kg | Depends on size and material. |
区间为行业参考值，供询价时圈定范围用，不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。
诱因 → 失效模式 → 工程缓解
| pressure: | 0 至 10 巴 (表压) |
| other spec: | 光学透过率 >90%，最大浆料浓度：固体重量占比 15% |
| temperature: | -40°C 至 +150°C |
不是客户评论，也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。
这些分值是采购评估维度示例，不代表真实客户评分、具体国家买家反馈或实时询盘。
光学孔径直径范围为25至100毫米，这决定了可容纳的光学仪器的尺寸。请与制造商确认您具体型号的确切孔径。
可用的视窗材料包括BK7、UVFS（紫外级熔融石英）和蓝宝石。蓝宝石适用于高压和耐化学腐蚀，而BK7成本较低。选择取决于您的应用需求。
泄漏率小于1×10^-9帕·立方米/秒，使用氦泄漏测试（根据ISO 27895）进行测试。这确保端口保持腔体的完整性。请与供应商确认您具体配置的泄漏率。
