光电探测器阵列

基于 CNFX 目录中多个工厂资料的聚合洞察，光电探测器阵列在计算机、电子和光学产品制造行业中通常会围绕像元数到像元间距进行能力评估。

技术定义与核心装配

一个典型的光电探测器阵列通常集成光电二极管元件与互连矩阵。CNFX 上列出的制造商通常强调硅结构，以支持稳定的生产应用。

一种将光信号转换为电信号的光电探测器阵列，用于位置或运动检测。

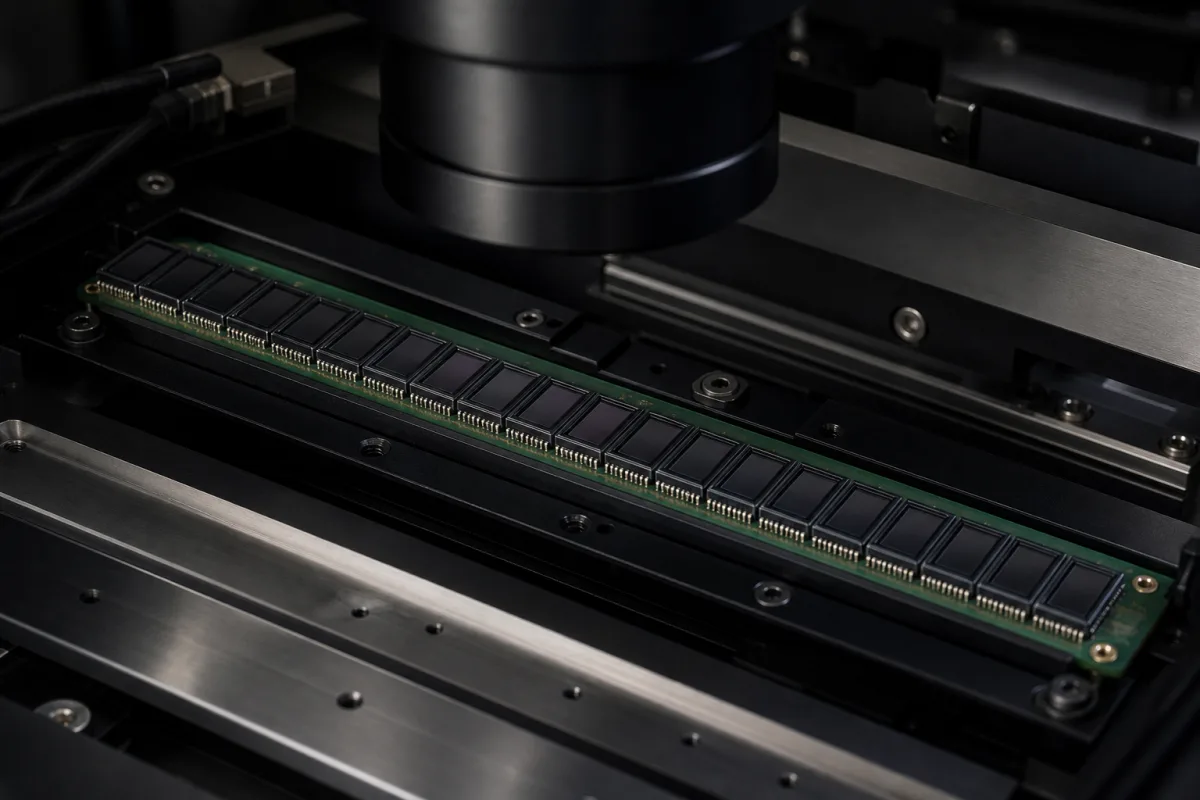

光电探测器阵列的工业制造场景图 — 产品参考图片；具体外观与规格请向制造商确认。

技术定义

光电探测器阵列是编码器系统中的关键组件，由多个按一定图案排列的光敏元件组成。它检测来自编码器码盘或尺子的光图案，并将其转换为电信号，经处理后确定精确的位置、速度或运动方向。阵列通常采用硅、砷化镓（GaAs）或铟镓砷（InGaAs）光电二极管，每个元件产生的电流与入射光强度成正比。元件的空间排列使得能够检测相移信号（例如正交信号），从而实现精确的位置插值和方向感测。关键参数包括元件数量（16–256像素）、像素间距（25–100 µm）、光谱范围（400–1100 nm）、峰值灵敏度波长（850–950 nm）、响应度（0.4–0.6 A/W）、暗电流（0.1–10 nA）、上升时间（10–100 ns）、工作温度（-40–85 °C）、电源电压（5–24 V DC）、输出类型（模拟或数字）、封装类型（DIP或SMD）以及尺寸（10–30 mm）。这些数值是典型范围，必须针对具体型号和应用进行验证。阵列的性能直接影响编码器的分辨率和精度。选择时需要考虑光源波长、所需分辨率、信号处理接口以及环境条件。务必与制造商确认兼容性和任何适用标准的合规性。维护信号包括信号幅度降低或噪声增加，表明可能存在污染或退化。故障边界包括暴露于过强光、静电放电或超出规定温度范围。

工作原理

光电探测器阵列接收经过编码器图案调制（通常由LED或激光产生）的光，该光穿过或反射自编码器图案。每个光电探测器元件产生与入射光强度成正比的电流。阵列的空间排列使得能够检测相移信号（例如正交信号），从而实现精确的位置插值和方向感测。输出信号通常由接口电路放大和处理，以产生位置或运动数据。

技术参数

参数	典型区间	选型说明与越界后果
像元数	16–256 像素	Determines spatial resolution for position sensing.
像元间距	25–100 µm	Smaller pitch improves resolution but reduces sensitivity.
光谱范围	400–1100 nm	Covers visible to near-infrared.
峰值响应波长	850–950 nm	Typical for silicon photodiodes.
响应度	0.4–0.6 A/W	At peak wavelength.
暗电流	0.1–10 nA	Lower is better for low-light detection.
上升时间	10–100 ns	Affects maximum modulation frequency.
工作温度	-40–85 °C	Extended range may require cooling.
供电电压	5–24 V DC	Typical for integrated amplifiers.
输出类型	Analog/Digital	Digital output simplifies interface.
封装类型	DIP/SMD	SMD for compact designs.
外形尺寸	10–30 mm	Length of array package.
