PHY收发器

基于 CNFX 目录中多个工厂资料的聚合洞察，PHY收发器 在 计算机、电子和光学产品制造 行业中通常会围绕 数据速率 到 电源电压 进行能力评估。

技术定义与核心装配

一个典型的 PHY收发器 通常集成 发射器模块 与 接收器模块。CNFX 上列出的制造商通常强调 硅（用于集成电路） 结构，以支持稳定的生产应用。

一种硬件组件，用于在通信系统中实现物理层（PHY）功能，进行数据的发送和接收。

查看完整规格 查看制造来源

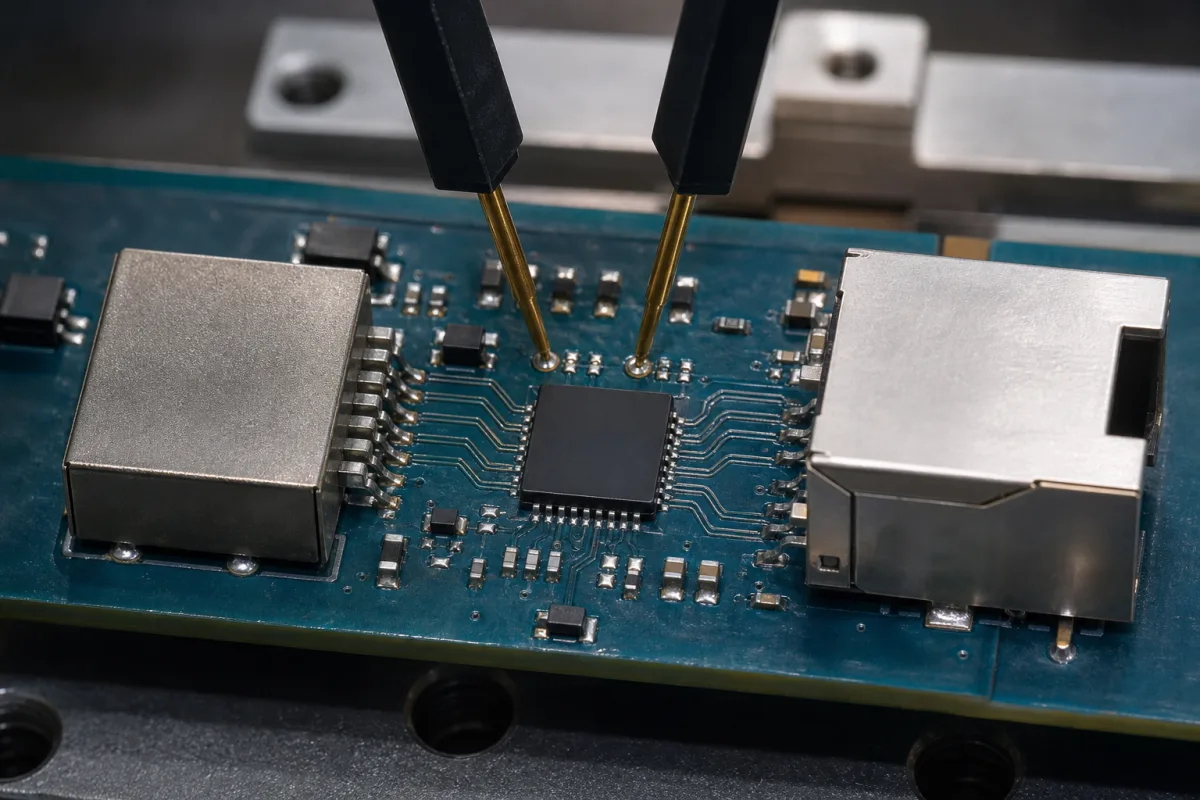

PHY收发器 的工业制造场景图
产品参考图片；具体外观与规格请向制造商确认。

产品规格

技术参数与制造背景： PHY收发器

产品定义

PHY收发器是高速采集模块中的关键组件，负责物理层接口。它处理来自模块处理逻辑的数字数据到适合在物理介质（如铜缆、光纤）上传输的模拟信号的转换，反之亦然。它管理基本低层功能，如信号调制/解调、线路编码、时钟同步以及电/光信号驱动。收发器通过从媒体访问控制（MAC）层接收并行数字数据来工作。其发送部分对该数据进行编码，如果需要则调制到载波信号上，并以适当的电压/电流驱动输出到物理介质。接收部分执行相反过程：对输入的模拟信号进行调理，恢复时钟和数据定时，解调和解码信号，并将并行数字数据输出到MAC层。它通常包括信号完整性管理电路，如均衡和串扰消除。该组件设计用于工业环境，工作温度范围为-40至85°C，非冷凝湿度为10-90% RH。它支持10至1000 Mbps的数据速率，涵盖10BASE-T、100BASE-TX和1000BASE-T标准，并提供可选的MAC接口，包括MII、RMII、GMII和RGMII。该器件在3.3 V ±10%的电源电压下工作（典型为1.0V核心，3.3V I/O），功耗根据数据速率和电缆长度在0.5至1.5 W之间。它在所有引脚上提供±8 kV（HBM）的ESD保护，满足系统级要求。封装选项包括QFN-48和LQFP-64，重量范围为1.5至3.0克。该收发器支持在Cat5e/6 UTP上以1000BASE-T传输长达100米的电缆长度，并在1 Gbps下保持抖动在±0.05 UI峰峰值以内。使用的材料包括用于集成电路的硅，用于封装引线和键合的铜/锡，以及用于封装基板的陶瓷/塑料。所有列出的参数和标准均为参考值；请与制造商核实具体型号的规格。

工作原理

收发器从MAC层接收并行数字数据。发送部分对数据进行编码，如果需要则调制，并将信号驱动到物理介质上。接收部分对输入的模拟信号进行调理，恢复时钟和数据定时，解调和解码，并将并行数字数据输出到MAC层。它包括均衡和串扰消除等信号完整性功能。

主要材料

硅（用于集成电路）, 铜/锡（用于封装引脚和键合线）, 陶瓷/塑料（用于封装基板）
技术参数
参数典型区间选型说明与越界后果
数据速率10–1000 MbpsSupports 10BASE-T, 100BASE-TX, 1000BASE-TIEEE 802.3
电源电压3.3 ±10% VTypical for 1.0V core, 3.3V I/O
工作温度-40–85 °CIndustrial grade; extended temp available
功耗0.5–1.5 WDepends on data rate and cable length
接口MII, RMII, GMII, RGMIISelectable MAC interfaceIEEE 802.3
封装类型QFN-48, LQFP-64Footprint compatible optionsJEDEC MS-026
静电放电保护±8 kV (HBM)On all pins; meets system-level ESDIEC 61000-4-2
线缆长度100 mCat5e/6 UTP at 1000BASE-TISO/IEC 11801
抖动±0.05 UIPeak-to-peak at 1 GbpsIEEE 802.3
工作湿度10–90 % RHNon-condensingIEC 60068-2-78
重量1.5–3.0 gDepends on package type

区间为行业参考值，供询价时圈定范围用，不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。

组件 / BOM
  • 发射器模块
    对数字数据进行编码、串行化处理，并驱动至物理传输介质上
    材料： 硅基材料（CMOS晶体管）
  • 接收器模块
    对输入信号进行调理，恢复时钟/数据，进行解串行化和解码，供数字核心使用。
    材料： 硅材料（CMOS晶体管）
  • 锁相环
    为数据串行化/解串行化提供所需的高速、低抖动时钟信号
    材料： 硅基材料（CMOS晶体管）
  • 信号完整性均衡
    补偿信道损耗并消除串扰，使恢复的数据在高速率下保持清晰。
    材料： 硅

应用与选型

应用匹配与尺寸矩阵

运行限制
voltage:典型供电电压：1.8V, 2.5V, 3.3V
data rate:根据协议不同，数据速率从10 Mbps到10 Gbps
temperature:-40°C 至 +85°C（工业级），-40°C 至 +125°C（汽车级）
signal integrity:在指定数据速率下，误码率 < 10^-12
兼容性
以太网（铜缆）网络背板通信系统工业自动化协议
不适用：高压电力传输线路（由于电磁干扰和隔离要求）
选型所需数据
  • 所需数据速率（Mbps/Gbps）
  • 通信协议标准（例如：以太网、USB、PCIe）
  • 接口类型（铜缆、背板、光缆）
补充技术说明

工程推理

运行范围
范围
环境温度：0-125°C，供电电压：1.8-3.3V，数据速率：0-10 Gbps
失效边界
结温超过150°C，供电电压偏离标称值超过±10%，信噪比降至15 dB以下
由于功耗过大（P = I²R）导致的热失控，过压时CMOS晶体管中的介质击穿，信道色散引起的码间干扰
制造语境
PHY收发器 在 计算机、电子和光学产品制造 中会按材料、工艺窗口和检验要求共同评估。

风险、维护与标准

可靠性与工程风险分析

失效模式与根因
信号劣化
原因：长时间高温运行产生的热应力导致半导体结漂移和误码率增加
物理接口损坏
原因：反复插拔循环和连接器错位导致的机械磨损，引起接触腐蚀和信号丢失
维护信号
  • 尽管网络配置正确，仍出现间歇性链路中断或连接不稳定
  • 在正常运行时，收发器外壳温度异常升高
工程建议
  • 实施严格的热管理，采用强制风冷，并将环境温度维持在制造商规格以下
  • 在安装过程中遵循正确的操作程序，包括清洁光纤连接器，并确保连接牢固、对齐，避免使用过大的力

合规与制造标准

参考标准
ISO 11898-1:2015（道路车辆 - 控制器局域网（CAN）- 第1部分：数据链路层和物理信令）ANSI/TIA-568.2-D（平衡双绞线电信布线和组件标准）DIN EN 50173-1（信息技术 - 通用布线系统 - 第1部分：通用要求）
制造精度
  • 抖动容限：在10 Gbps时 +/- 0.1 UI（单位间隔）
  • 信号幅度容限：标称电压的 +/- 10%
质量检验
  • 误码率测试（BERT）用于信号完整性验证
  • 眼图分析用于信号质量和时序符合性检查
失效分析

FMEA · 风险与缓解

诱因 → 失效模式 → 工程缓解

静电放电超过2 kV人体模型（HBM） → 输入保护电路中的栅氧化层击穿 → 集成具有8 kV IEC 61000-4-2等级的ESD保护二极管
时钟抖动累积超过0.15 UI峰峰值 → 误码率劣化超过10⁻¹² → 采用具有<100 fs RMS抖动和自适应均衡功能的锁相环

采购评估维度

不是客户评论，也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。

技术文档
索取最新图纸、版本记录和规格书。
制造能力
核对设备、工艺边界和可追溯的生产证据。
可检验性
确认检验方法、计量设备和可追溯的检验报告。
供应商透明度
核验法人主体、地址、认证范围和直接联系人。

这些项目是采购核对事项，不代表真实客户评分、具体国家买家反馈或实时询盘。

生产 PHY收发器 的制造商

具备该产品生产能力的中国制造商与相关工厂资料。

添加你的工厂

结合厂家产品范围与来源资料比较需求，联系时说明规格、数量和交期。

采购询盘

请求制造能力信息关于 PHY收发器

说明目标数量、应用场景、交期和关键技术要求，用于准备 RFQ 或供应商评估。

这条消息去哪
直达 CNFX 编辑台；若该产品已关联到已认领档案的工厂，也会同时通知它。不会群发给一堆供应商。
你的信息不外流
我们不出售、不出租询盘数据，也不会把你加进营销邮件列表。只用于回复这一条询盘。
不抽佣、不做中间商
CNFX 是目录方。我们不从任何订单里抽成，也不会代供应商谈判。
询盘需要哪些信息
请说明产品规格、数量、目的地和目标交期，便于明确采购需求。

你的商务信息仅用于处理本次请求。

谢谢，信息已发送。
提交失败，请稍后重试；如果反复失败，请直接发邮件到 [email protected]。

常见问题

PHY收发器在通信系统中的作用是什么？

它实现物理层功能，将数字数据转换为模拟信号进行传输，反之亦然，管理调制、线路编码和时钟同步。

该收发器支持哪些数据速率和接口？

它支持10BASE-T、100BASE-TX和1000BASE-T，数据速率从10到1000 Mbps。MAC接口包括MII、RMII、GMII和RGMII。

环境工作限制是什么？

工作温度为-40至85°C，湿度为10-90% RH非冷凝。这些是参考值；请与制造商确认具体型号。

有哪些封装类型可用？

封装选项包括QFN-48和LQFP-64，重量范围为1.5至3.0克。请与供应商核实确切的尺寸和引脚排列。

我可以直接联系工厂吗？

CNFX 是开放目录，不是交易平台或采购代理。工厂资料和表单用于帮助你准备直接沟通。
