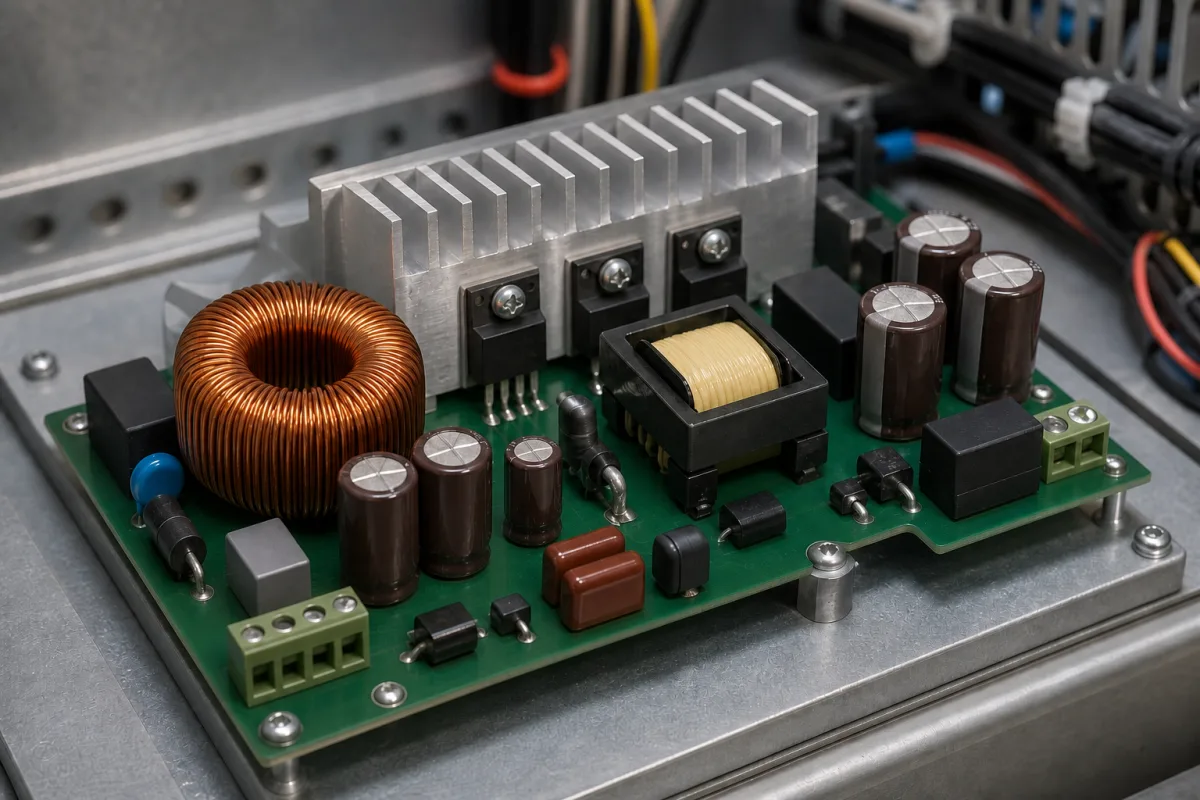

电源稳压电路

电源稳压电路是一种集成在控制器板上的专用电子元件。其主要功能是监测、调节并维持稳定的电压水平，确保所连接组件的可靠运行，并防止因电源波动而造成的损坏。该电路设计用于计算机、电子和光学产品制造领域，特别适用于需要稳健电源管理的应用。它接受9–36 V DC的宽输入电压范围，适用于汽车和工业环境。输出固定为5.0 V DC，容差为±2%，为逻辑电路提供稳定电源。电路可提供0–3 A的连续输出电流，在70°C以上需降额使用。在全输入范围内，线性调整率保持在±0.2%以内；在10%至100%负载下，负载调整率保持在±0.5%以内。在20 MHz带宽下，纹波和噪声限制在≤50 mV峰峰值。满载时效率典型值为85%–92%。工作温度范围为-40°C至85°C（环境温度），存储温度为-55°C至125°C。在非冷凝相对湿度5%–95%下可运行。防护等级取决于外壳，通常为IP54–IP65（依据IEC 60529）。PCB材料为FR-4，阻燃等级UL 94V-0，依据IPC-4101。电路板尺寸为50×40×12 mm，重量（含元件）≤50 g。电路使用半导体元件、铜走线和PCB基板。它采用电压稳压器、电容器、电阻器和反馈机制，将输出电压与参考电压进行比较，然后调整电流以在输入变化或负载变化时保持电压稳定。本产品仅作为目录参考；请向法定制造商或供应商核实具体型号的数值和标准。

该电路通过将输出电压与稳定参考电压进行比较来工作。反馈环路持续监测输出，并通过调整通过调整元件（如晶体管）的电流来纠正任何偏差。电容器用于滤除噪声并稳定瞬态响应，电阻器用于设置参考电压和反馈网络。这种闭环控制确保即使在输入电压波动或负载变化时，输出电压也能保持在规定容差内。宽输入范围和高效率通过开关稳压器拓扑实现，该拓扑使用电感器和开关高效传输能量。电路还包含过流和热关断等保护功能，这些功能是设计固有的。
