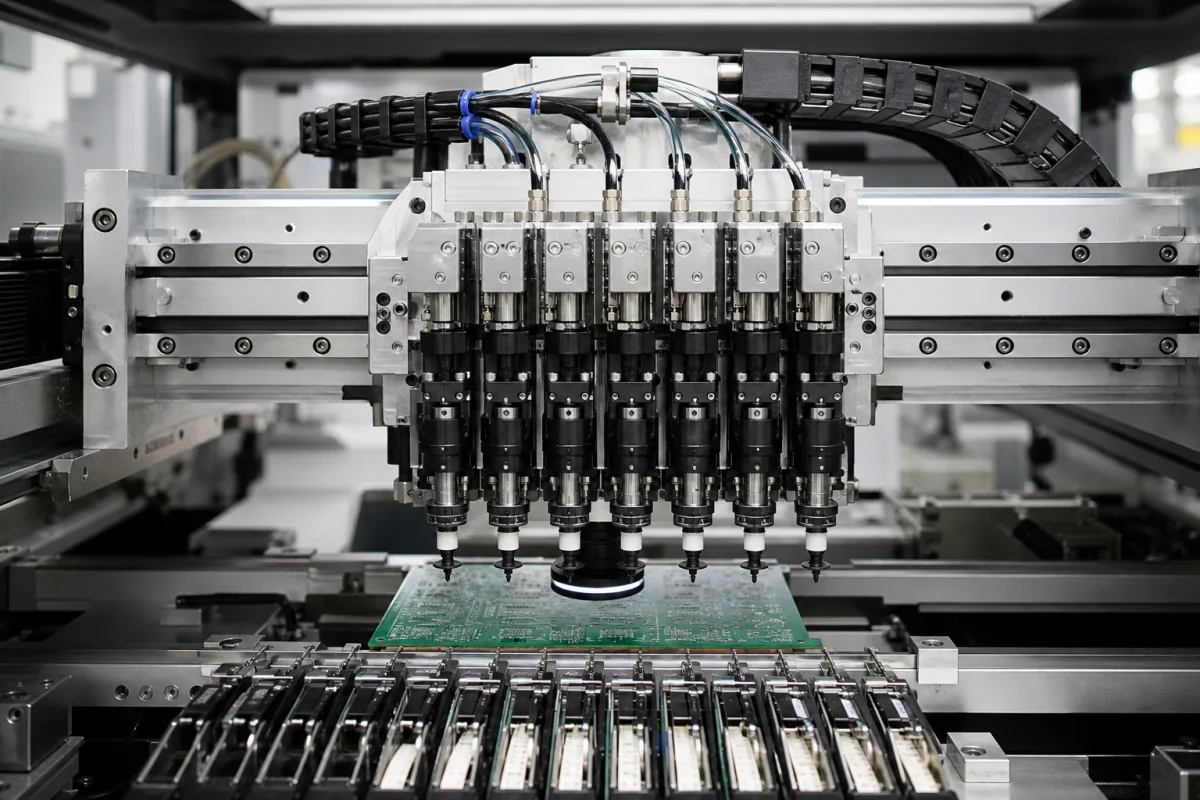

贴装头使用真空吸嘴或夹爪从供料器或托盘拾取元件，然后沿X、Y、Z轴高精度移动，通常使用伺服电机和线性编码器进行定位。可集成视觉系统，在贴装前进行元件对准验证。贴装头以受控力将元件精确下降到程序设定的坐标位置。Z轴力可调以适应不同元件类型，旋转机构允许连续旋转，分辨率为0.01°，以确保正确方向。贴装头在规定的压力、电压、温度和湿度范围内运行，以确保可靠性能。
| 参数 | 典型区间 | 选型说明与越界后果 |
|---|---|---|
| 贴装精度 | ±0.05 mm | At 3 sigma, measured with standard fiducialsIPC-9850 |
| 贴装速度 | 0.05–0.15 秒/组件 | For chip components, depending on head configuration |
| 元件尺寸范围 | 0.2–50 mm | Minimum 0201 metric, maximum 50x50 mm |
| 元件重量能力 | 0.1–100 g | Including heavy connectors |
| Z轴行程 | 10–30 mm | For component pick and place |
| Z轴压力 | 0.5–10 N | Adjustable for different component types |
| 旋转角度 | 0–360 ° | Continuous rotation with 0.01° resolution |
| 工作压力 | 0.4–0.6 MPa | Clean dry air, class 1.4.1ISO 8573-1 |
| 供电电压 | 24 ±10% V DC | For solenoid valves and sensors |
| 工作温度 | 10–40 °C | Non-condensing humidity |
| 湿度范围 | 30–80 % RH | 非冷凝 |
| 防护等级 | IP54 | 防尘防溅水IEC 60529 |
| 重量 | 2–5 kg | 视配置而定 |
| 材料 | Aluminum alloy, stainless steel | Anodized aluminum body, hardened steel shafts |
区间为行业参考值，供询价时圈定范围用，不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。
诱因 → 失效模式 → 工程缓解
| pressure: | 0.5-0.8 MPa (真空/拾取压力) |
| temperature: | +10°C 至 +40°C |
| nozzle z travel: | 10-30 mm |
| placement speed: | 最高 60,000 CPH |
| placement accuracy: | ±0.025 mm |
| component size range: | 0.3 mm - 50 mm |
不是客户评论，也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。
这些分值是采购评估维度示例，不代表真实客户评分、具体国家买家反馈或实时询盘。
贴装精度为±0.05 mm（3σ），使用标准基准点测量，依据IPC-9850。该值为参考值，实际精度可能因配置而异，必须针对具体型号确认。
元件尺寸范围为0.2 mm（最小0201公制）至50x50 mm。该范围是典型值，实际能力取决于头部配置和吸嘴。
工作压力为0.4–0.6 MPa的清洁干燥空气，等级1.4.1，依据ISO 8573-1。电源电压为24 V DC ±10%，用于电磁阀和传感器。这些是参考值，请与制造商确认具体型号。
防护等级为IP54，依据IEC 60529，表示防尘和防溅水。该等级是参考值，应针对实际产品确认。
