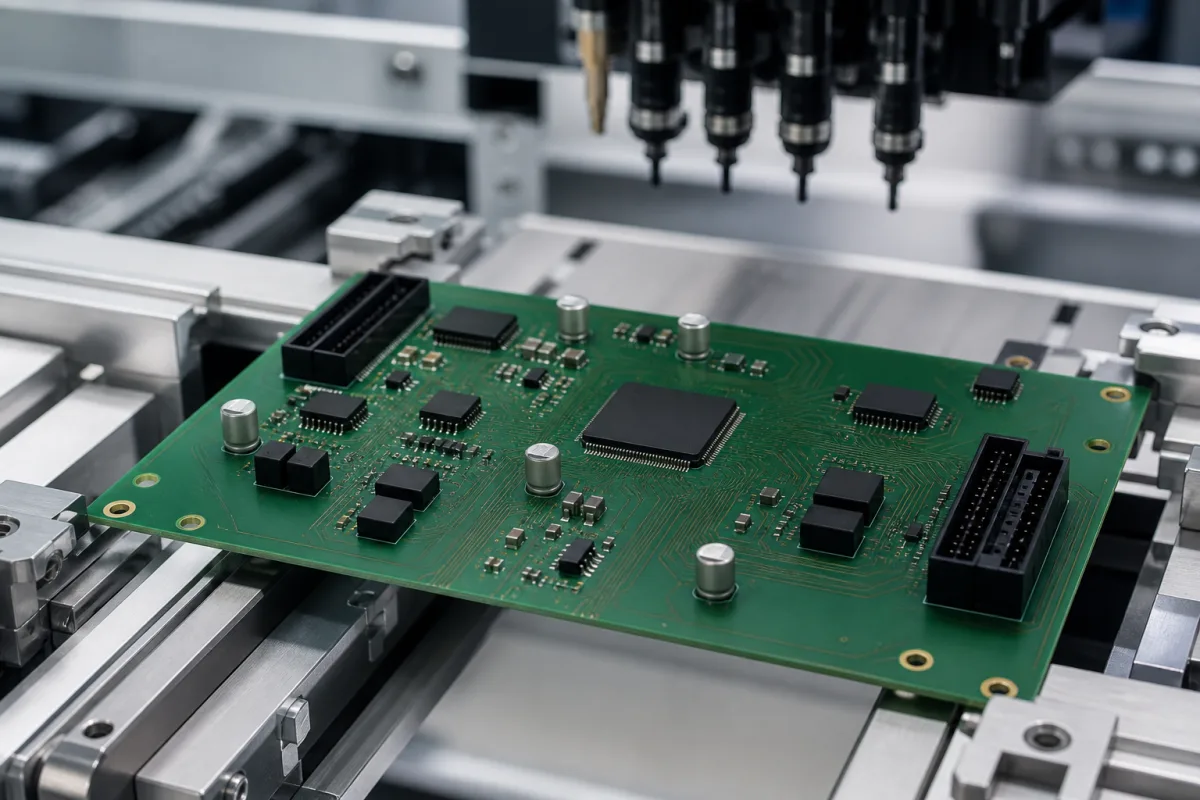

PCB通过提供预定义的导电铜迹线来工作，这些迹线根据电路设计在安装的元件之间建立电气连接。这些迹线在调理元件之间传输模拟或数字信号，而绝缘基板防止不必要的短路。多层PCB可能包括专用接地层和电源层，以增强信号完整性并减少敏感调理应用中的电磁干扰。
| 参数 | 典型区间 | 选型说明与越界后果 |
|---|---|---|
| 板厚 | 0.8–3.2 mm | Standard range for rigid PCBsIPC-6012 |
| 铜厚 | 0.5–3 oz | Typical for signal and power layersIPC-6012 |
| 最小线宽/线距 | 0.1–0.2 mm | Depends on copper weight and capabilityIPC-2221 |
| 最小钻孔直径 | 0.2–0.4 mm | Mechanical drilling limitsIPC-2221 |
| 最大板尺寸 | 500×600 mm | Typical panel size for manufacturing |
| 工作温度范围 | -40–85 °C | Standard for commercial gradeIPC-6012 |
| 介电常数 | 4.2–4.8 | For FR-4 at 1 GHzIPC-4101 |
| 损耗因子 | 0.015–0.020 | For FR-4 at 1 GHzIPC-4101 |
| 表面电阻率 | 10^8–10^10 MΩ | Minimum after moisture resistanceIPC-4101 |
| 剥离强度 | 1.0–1.4 N/mm | Copper foil adhesion to substrateIPC-4101 |
| 阻燃等级 | 94V-0 | Standard for FR-4UL 94 |
| 翘曲度 | ≤0.75 % | Percentage of diagonal lengthIPC-6012 |
| 孔位公差 | ±0.05 mm | For standard drilled holesIPC-6012 |
区间为行业参考值，供询价时圈定范围用，不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。
诱因 → 失效模式 → 工程缓解
该产品或部件会出现在以下工业系统、设备或上级产品中。
| pressure: | 大气压至1个大气压（仅限非加压应用） |
| flow rate: | 不适用 |
| temperature: | -40°C 至 +125°C（典型值），使用特殊材料可达+150°C |
3 家企业把这个产品列在自己的产品线里。卡片上的公司数据摘自各家官网，每张卡都注明这条关系的依据来自哪里。
制造商列表用于前期研究和供应商能力理解，不代表认证、排名或交易担保。
不是客户评论，也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。
这些分值是采购评估维度示例，不代表真实客户评分、具体国家买家反馈或实时询盘。
根据IPC-6012，刚性PCB的标准范围为0.8–3.2 mm。然而，实际厚度取决于具体设计和应用要求。请务必与制造商确认。
常见标准包括IPC-6012（刚性PCB）、IPC-2221（设计）、IPC-4101（基材）和UL 94（阻燃）。这些是参考标准；合规性必须与供应商核实。
PCB提供受控阻抗迹线、接地层和电源层，有助于减少电磁干扰并保持信号质量。多层设计可进一步增强性能。
常见故障包括分层、铜迹线腐蚀、焊点开裂以及因湿气或污染导致的电气短路。定期检查和测试有助于及早发现问题。
