协议控制器

基于 CNFX 目录中多个工厂资料的聚合洞察，协议控制器在计算机、电子和光学产品制造行业中通常会围绕电源电压到功耗进行能力评估。

技术定义与核心装配

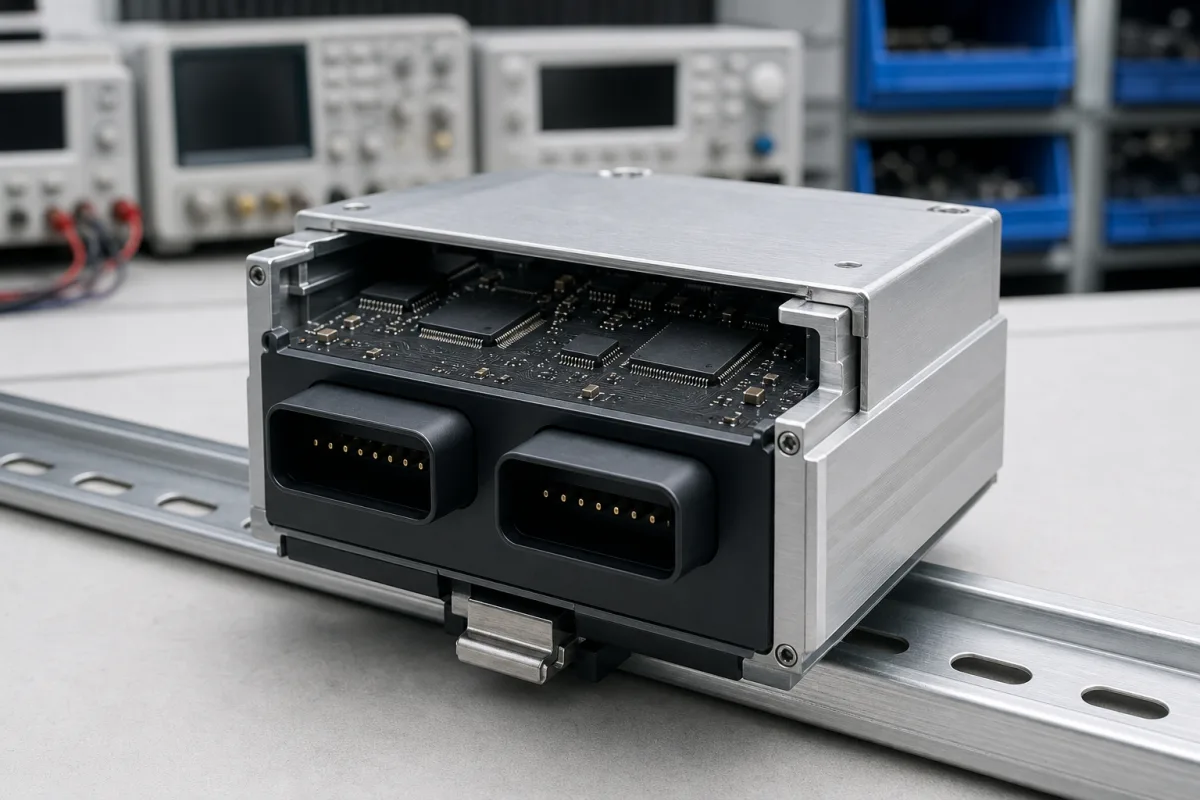

一个典型的协议控制器通常集成协议引擎核心与缓冲存储器（先进先出/随机存取存储器）。CNFX 上列出的制造商通常强调硅（集成电路）结构，以支持稳定的生产应用。

一种硬件或固件组件，用于管理工业接口（如CAN、以太网或其他现场总线系统）中的通信协议。

技术定义

协议控制器是通信接口（例如CAN、以太网、PROFIBUS、Modbus）内的嵌入式组件，负责特定通信协议的低层实现。它管理数据帧封装、错误检查、寻址、时序和信号转换等任务，确保工业设备、控制器和网络之间的可靠数据交换。它充当应用层与物理传输介质之间的中介。该控制器通常集成微处理器核心、存储器和协议特定逻辑，并通常安装在带有铜迹线和连接器的印刷电路板（PCB）上。它支持多种通信协议，包括CAN（ISO 11898）、以太网（IEEE 802.3）和PROFIBUS（IEC 61158），并可配置为不同的数据速率（10–1000 Mbps）和通道数（2–16）。该设备在24 V DC ±10%的电源电压下运行（符合IEC 61131-2），功耗为5–15 W，取决于活动通道数。它设计用于-40至85°C的工作温度范围，存储温度为-40至105°C（符合IEC 60068-2-1/2），非冷凝湿度耐受范围为5–95% RH（IEC 60068-2-78）。防护等级为IP20至IP65（IEC 60529），隔离电压为1500–3000 V DC（IEC 61010-1）。平均无故障时间（MTBF）为100,000–500,000小时（IEC 61709）。物理尺寸为100 x 75 x 25 mm（宽x高x深），重量为200–500 g。这些数值为参考范围；请与制造商核实具体型号的规格。

工作原理

协议控制器从主机处理器或应用程序接收数据，根据特定协议规则进行格式化（例如，为CAN添加报头、校验和、地址；为以太网进行数据包封装），并驱动物理层收发器发送信号。在接收时，它解码传入信号，执行错误检测（例如CRC校验），剥离协议开销，并将干净的数据呈现给主机。它通常包含缓冲区、定时器和状态机，以管理通信时序、仲裁（在CAN等多主系统中）和错误恢复。

技术参数

参数	典型区间	选型说明与越界后果
电源电压	24 ±10% V DC	Outside range may cause malfunctionIEC 61131-2
功耗	5–15 W	Depends on number of active channels
工作温度	-40–85 °C	Extended range may require deratingIEC 60068-2-1/2
存储温度	-40–105 °C	Exceeding may damage componentsIEC 60068-2-1/2
湿度（无凝结）	5–95 % RH	Condensation may cause short circuitsIEC 60068-2-78
防护等级	IP20–IP65	Higher IP for harsh environmentsIEC 60529
通信协议	CAN, Ethernet, PROFIBUS	Multiple protocols supportedISO 11898, IEEE 802.3, IEC 61158
通道数	2–16	More channels increase flexibility
数据速率	10–1000 Mbps	Depends on protocol and cable lengthIEEE 802.3
隔离电压	1500–3000 V DC	Protects against voltage spikesIEC 61010-1
平均无故障时间	100000–500000 h	Higher is better for reliabilityIEC 61709
尺寸（宽 x 高 x 深）	100 x 75 x 25 mm	Compact for DIN rail mounting
重量	200–500 g	Lightweight for easy installation
