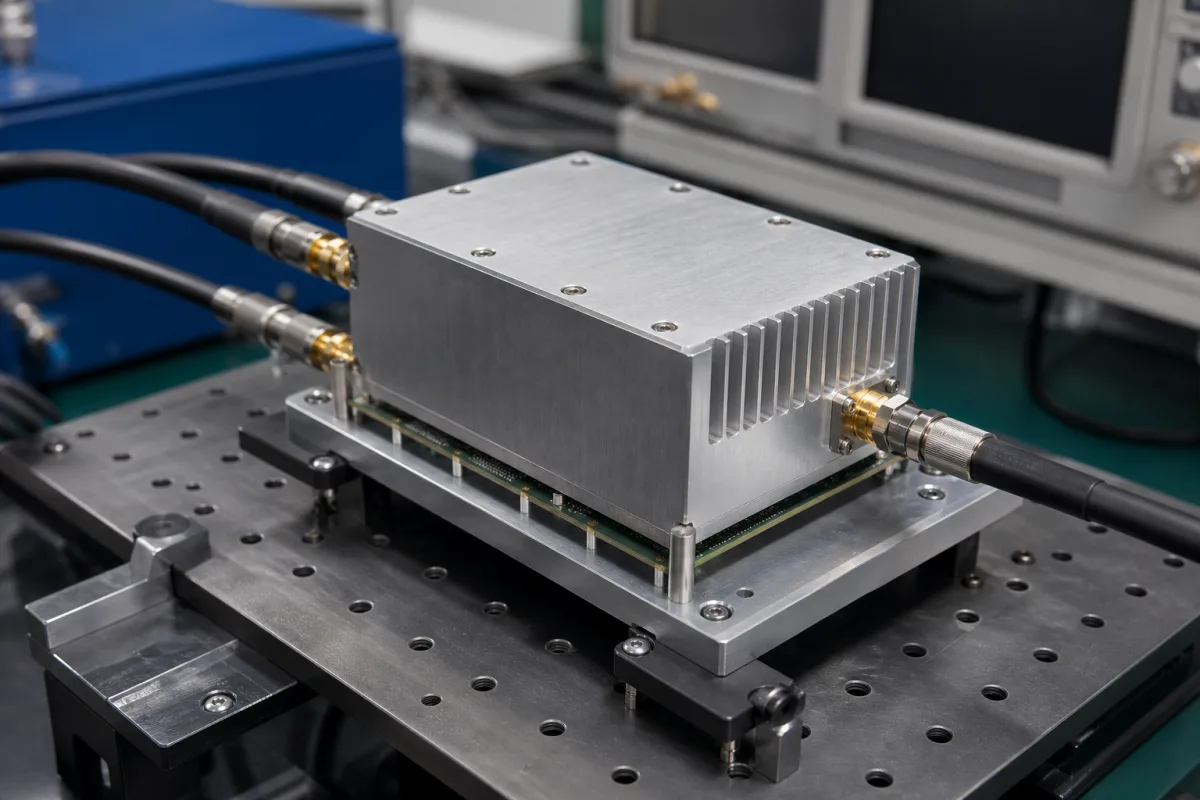

射频放大器

基于 CNFX 目录中多个工厂资料的聚合洞察,射频放大器 在 计算机、电子和光学产品制造 行业中通常会围绕 标准工业配置 到 重载生产要求 进行能力评估。

技术定义与核心装配

一个典型的 射频放大器 通常集成 晶体管 与 输入匹配网络。CNFX 上列出的制造商通常强调 半导体(GaAs/SiGe) 结构,以支持稳定的生产应用。

用于增强射频信号功率的电子元件

技术定义

射频放大器是收发器电路中的关键组件,用于增强射频信号的强度以进行发射或接收,确保通信所需的足够信号功率,同时保持信号完整性并最小化噪声。

工作原理

射频放大器通过使用有源电子元件(通常是晶体管)来增加输入射频信号的幅度。它从直流电源获取功率,并通过受控增益级将其转换为放大的射频输出,通常采用阻抗匹配网络来优化功率传输和频率响应。

主要材料

半导体(GaAs/SiGe) 陶瓷基板 铜走线 封装环氧树脂

组件 / BOM

晶体管
有源放大元件,通过控制电流来放大射频信号
材料: 砷化镓(GaAs)或硅锗(SiGe)
优化源与放大器之间的阻抗匹配,实现最大功率传输
材料: 陶瓷基板上的铜箔走线
将放大器输出阻抗与负载匹配,实现高效功率传输
材料: 陶瓷基板上的铜质走线
偏置电路
为晶体管提供适当的直流工作条件
材料: PCB上的电阻器、电容器和电感器

FMEA · 风险与缓解

诱因 → 失效模式 → 工程缓解

输入过电压超过额定28 VDC电源5 V以上 GaN HEMT晶体管栅极氧化物击穿 集成响应时间为30 ns的电压钳位二极管,带50 Ω阻抗匹配的输入LC滤波器
热界面材料劣化导致热阻增加 > 0.5°C/W 结温升至200°C导致载流子迁移率降低40% 采用热导率为2.5 W/m·K的直接键合铜基板,主动冷却保持基板温度为85°C

工程推理

运行范围
范围
1.8-6.0 GHz,20-40 dB增益,10-100 W输出功率
失效边界
结温超过175°C,输入电压驻波比 > 2:1,输出功率压缩 > 1 dB
半导体带隙在175°C时崩溃导致热失控,GaAs基板中100 V/μm的介电击穿,三阶截取点劣化引起的互调失真
制造语境
射频放大器 在 计算机、电子和光学产品制造 中会按材料、工艺窗口和检验要求共同评估。

行业别名与关键词

该产品在 CNFX 数据库中的搜索词、别名和技术称呼。

应用产品 / 所属系统

该产品或部件会出现在以下工业系统、设备或上级产品中。

应用匹配与尺寸矩阵

运行限制
pressure:大气压至1个大气压(标准),真空/高压应用采用气密封装
flow rate:频率范围:10 MHz 至 6 GHz,增益:20-40 dB,输出功率:1-100 W,电压驻波比:<2:1,阻抗:50 Ω
temperature:-40°C 至 +85°C(工作),-55°C 至 +125°C(存储)
兼容性
电信系统(蜂窝、卫星)雷达和国防电子设备测试和测量设备
不适用:高振动工业机械(由于微音效应和潜在的焊点疲劳)
选型所需数据
  • 所需的频率范围和带宽
  • 期望的增益和输出功率水平
  • 输入/输出阻抗匹配要求

可靠性与工程风险分析

失效模式与根因
热失控
原因:散热不足导致结温过高,通常是由于热界面材料应用不当、气流不足或放大器驱动超出其热设计极限所致。
输出功率衰减
原因:射频晶体管或无源元件因长时间高功率运行、电压应力或污染物侵入影响阻抗匹配和信号完整性而逐渐劣化。
维护信号
  • 放大器外壳温度异常升高或风扇声音异常,表明冷却系统故障
  • 输出信号间歇性或失真,或运行期间意外关机
工程建议
  • 实施严格的热管理协议:确保清洁、无阻碍的气流,定期检查和更换热界面材料,并使用校准传感器监控工作温度。
  • 遵守制造商规定的输入功率和电压限制,定期校准和对准射频电路,并保持无污染环境以防止电弧或阻抗偏移。

合规与制造标准

参考标准
ISO 9001:2015 - 质量管理体系CE标志 - EMC指令 2014/30/EUIEC 61000-6-2:2016 - 电磁兼容性
制造精度
  • 频率响应:在指定带宽内 +/- 1.5 dB
  • 增益平坦度:在工作温度范围内 +/- 0.5 dB
质量检验
  • 三阶截取点(IP3)测量
  • 回波损耗/电压驻波比测试

生产该产品的制造商

具备该产品生产能力的中国制造商与相关工厂资料。

制造商列表用于前期研究和供应商能力理解,不代表认证、排名或交易担保。

采购评估维度

不是客户评论,也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。

技术文档
4/5
制造能力
4/5
可检验性
5/5
供应商透明度
3/5

这些分值是采购评估维度示例,不代表真实客户评分、具体国家买家反馈或实时询盘。

供应链相关产品与组件

抗静电

A device or system designed to prevent, reduce, or eliminate the buildup of static electricity on surfaces, materials, or components.

查看规格 ->
资产追踪设备

一种利用定位技术实时监测和记录物理资产位置、状态及移动轨迹的电子设备。

查看规格 ->
音频放大器

用于增强音频信号功率以驱动扬声器或其他输出换能器的电子设备。

查看规格 ->
自动化计算机机箱装配系统

用于计算机机箱和外壳自动化装配的工业机器人系统。

查看规格 ->

常见问题

这款射频放大器使用了哪些关键材料?

这款射频放大器采用半导体材料(如GaAs或SiGe)、用于稳定性的陶瓷基板、用于导电性的铜走线以及用于保护的封装环氧树脂。

物料清单(BOM)如何影响射频放大器的性能?

包含晶体管、输入/输出匹配网络和偏置电路的物料清单(BOM)直接影响射频应用中的增益、频率响应、效率和信号完整性。

为什么在计算机和光学制造中选择这款射频放大器?

它为计算和光学系统中的高频应用提供可靠的信号放大,其材料和设计针对热管理、最小信号损耗以及与电子制造工艺的兼容性进行了优化。
