射频收发器IC

基于 CNFX 目录中多个工厂资料的聚合洞察,射频收发器IC 在 计算机、电子和光学产品制造 行业中通常会围绕 频率范围 到 电源电压 进行能力评估。

技术定义与核心装配

一个典型的 射频收发器IC 通常集成 功率放大器 与 低噪声放大器。CNFX 上列出的制造商通常强调 硅 结构,以支持稳定的生产应用。

射频收发器IC是一种专用集成电路,作为无线收发模块内的核心信号处理组件,负责处理调制射频信号的发射以及接收信号的解调。

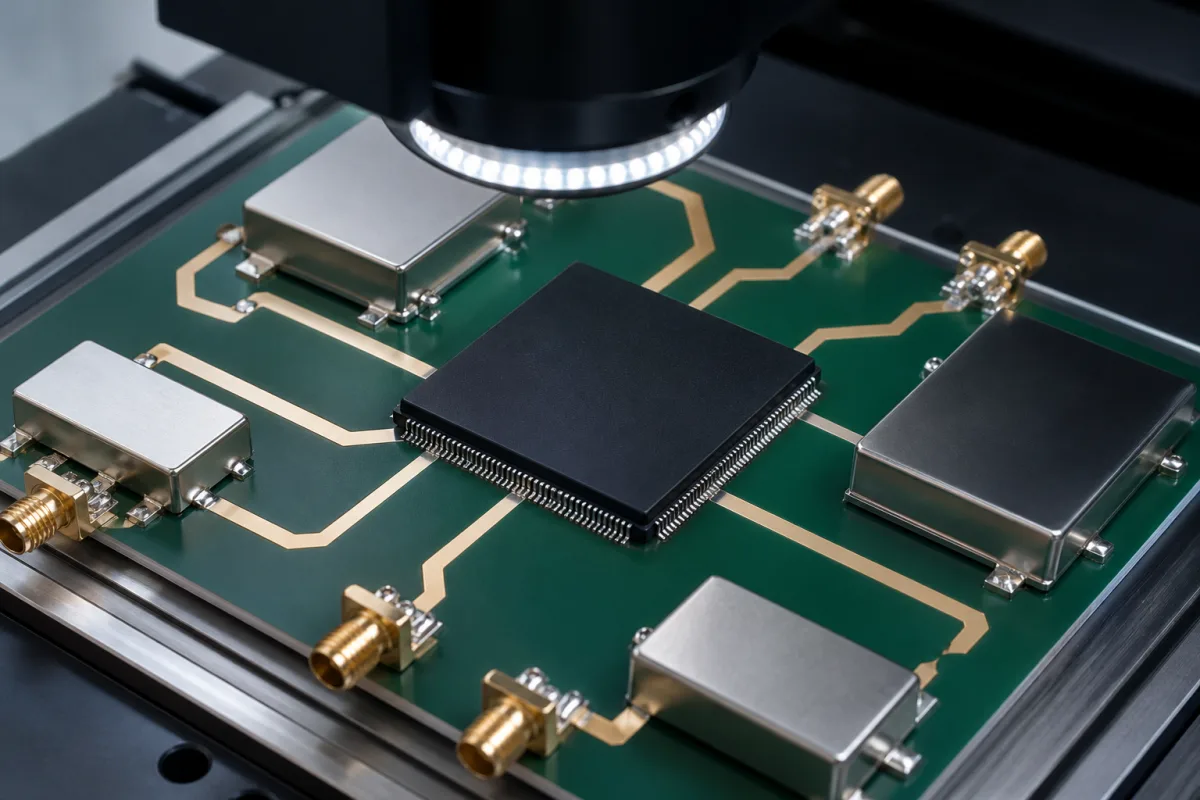

射频收发器IC 的工业制造场景图
产品参考图片;具体外观与规格请向制造商确认。

技术定义

射频收发器IC是一种专用集成电路,作为无线收发模块内的核心信号处理组件,负责处理调制射频信号的发射以及接收信号的解调。该IC将发射机和接收机电路集成在单个芯片上,通常采用硅材料制造。在发射模式下,它将基带数据调制到射频载波上,并放大信号以供发射。在接收模式下,它放大输入的射频信号,将其下变频至基带频率,并解调以提取原始数据。该组件广泛应用于各种无线应用,包括遥控器、智能电表、工业传感器和短距离遥测。该器件的工作频率范围为0.1至6 GHz,覆盖亚GHz到C波段应用。支持1.8至3.6 V的电源电压,兼容2节电池或3.3 V电源轨。可编程输出功率范围为-10至13 dBm,功率越高,传输距离越远。接收灵敏度在1 kbps下为-110至-90 dBm,能够检测微弱信号。数据速率从0.1至1000 kbps,支持窄带到高速模式。调制方式包括FSK、GFSK、MSK、GMSK和OOK,可根据协议选择。该IC的工作温度范围为-40至85 °C,工业级,可选扩展温度范围,并按照IEC 60068-2-1和IEC 60068-2-2进行测试。在3.3 V连续接收模式下,电源电流为10至20 mA;在13 dBm输出功率下发射时,电源电流为20至40 mA。数字控制和数据传输通过SPI、I2C或UART接口支持。可用封装包括QFN-24、QFN-32和WLCSP,符合JEDEC MS-026标准。ESD额定值为±2至±4 kV(HBM),符合IEC 61340-3-1,保护操作过程中的静电放电。作为目录列表,这些参数为参考范围;在采购前,请与法定制造商或供应商确认具体型号的数值和标准。

工作原理

射频收发器IC将发射和接收电路集成在单个硅芯片上。在发射模式下,基带数据通过选定的调制方式(如FSK、GFSK、MSK、GMSK或OOK)调制到射频载波上。然后,调制信号被放大到可编程的输出功率电平(通常为-10至13 dBm),并馈送到天线。在接收模式下,输入射频信号由低噪声放大器放大,使用本地振荡器下变频至基带频率,并解调以恢复原始数据。该IC支持0.1至6 GHz的频率范围和0.1至1000 kbps的数据速率。控制和数据传输通过SPI、I2C或UART接口进行。工作温度范围为-40至85 °C,电源电压为1.8至3.6 V。该IC设计为低功耗,典型电源电流在接收模式下为10-20 mA,在发射模式下(13 dBm输出)为20-40 mA。

技术参数

技术参数
参数典型区间选型说明与越界后果
频率范围0.1–6 GHzCovers sub-GHz to C-band applications
电源电压1.8–3.6 VCompatible with 2-cell battery or 3.3V rail
输出功率-10–13 dBmProgrammable; higher power increases range
接收灵敏度-110–-90 dBmAt 1 kbps; better sensitivity for weak signals
数据速率0.1–1000 kbpsSupports narrowband to high-speed modes
调制方式FSK, GFSK, MSK, GMSK, OOKSelectable per protocol
工作温度-40–85 °CIndustrial grade; extended range optionalIEC 60068-2-1, IEC 60068-2-2
接收电流10–20 mAAt 3.3V, continuous receive
发射电流20–40 mAAt 13 dBm output power
接口SPI, I2C, UARTDigital control and data transfer
封装QFN-24, QFN-32, WLCSPSmall footprint for portable devicesJEDEC MS-026
静电放电等级±2–±4 kV (HBM)HBM per JEDEC; protects during handlingIEC 61340-3-1

区间为行业参考值,供询价时圈定范围用,不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。

主要材料

组件 / BOM

Components / BOM
  • 功率放大器
    放大射频信号用于传输
    材料: 砷化镓或硅锗
  • 低噪声放大器
    以最小噪声增加放大微弱接收信号
    材料: 硅或砷化镓
  • 混频器
    将射频信号与中频/基带频率信号进行转换
    材料: 硅
  • 振荡器
    为调制/解调提供稳定频率参考
    材料: 硅基石英晶体材料
  • 调制解调器
    将数据编码/解码到射频载波上/从射频载波解码
    材料: 硅
  • SPI/I2C/UART 接口
    主机用于配置无线电和传输数据的数字控制端口。

FMEA · 风险与缓解

诱因 → 失效模式 → 工程缓解

相邻功率放大器谐波引起的本地振荡器牵引 接收器灵敏度降低,噪声系数增加15 dB 采用20 MHz保护带的频率规划,三重屏蔽射频屏蔽罩
超过2 kV HBM的静电放电(ESD)事件 低噪声放大器(LNA)永久性增益从20 dB降至<5 dB 具有8 kV CDM额定值的片上ESD保护二极管,射频端口外部TVS二极管

工程推理

运行范围
范围
2.4-5.8 GHz,-40 至 +85°C,3.0-3.6 VDC
失效边界
输入功率 > +10 dBm 会导致低噪声放大器永久损坏,结温 > 150°C 会触发热关断
因过高的反向电压(ESD > 2 kV)导致的半导体结击穿,因本地振荡器牵引导致的相位噪声恶化(> -110 dBc/Hz @ 1 MHz 偏移)
制造语境
射频收发器IC 在 计算机、电子和光学产品制造 中会按材料、工艺窗口和检验要求共同评估。

行业别名与关键词

该产品在 CNFX 数据库中的搜索词、别名和技术称呼。

应用产品 / 所属系统

该产品或部件会出现在以下工业系统、设备或上级产品中。

应用匹配与尺寸矩阵

运行限制
pressure:不适用(固态集成电路)
other spec:频率范围:100 MHz 至 6 GHz,电源电压:1.8V 至 3.6V,输出功率:最高 +20 dBm
temperature:-40°C 至 +85°C(工业级),-40°C 至 +125°C(扩展级)
兼容性
无线传感器网络物联网通信模块工业自动化系统
不适用:无适当散热的高功率射频传输环境(>+30 dBm)
选型所需数据
  • 所需的频段和带宽
  • 期望的通信距离和输出功率
  • 功耗限制和电源电压

可靠性与工程风险分析

失效模式与根因
热过应力
原因:由于热管理不善、环境温度过高或冷却不足导致过热,引起材料退化、焊点疲劳,最终导致电路故障。
静电放电(ESD)损坏
原因:在操作、安装或运行过程中未受控制的静电,导致敏感半导体组件(如栅极氧化物击穿或结失效)立即或潜在的损坏。
维护信号
  • 通过热成像或触摸检测到异常发热,表明可能存在热失控或冷却系统故障。
  • 信号传输/接收出现间歇性或完全中断,在通信系统中表现为静电噪声或静默,表明组件退化或连接问题。
工程建议
  • 实施稳健的热管理:使用散热器、热界面材料和强制风冷,将工作温度维持在制造商规格范围内,以减少热循环应力。
  • 执行严格的ESD防护规程:在所有操作和维护程序中使用接地工作站、腕带和防静电包装,以防止静电引起的故障。

合规与制造标准

参考标准
CE标志(欧盟无线电设备指令 2014/53/EU)ANSI C63.4:2014 低压电气和电子设备无线电噪声发射测量方法
制造精度
  • 频率稳定性:+/- 2.5 ppm
  • 输出功率变化:+/- 1 dB
质量检验
  • 射频性能频谱分析仪测试
  • 可靠性环境应力筛选(ESS)
