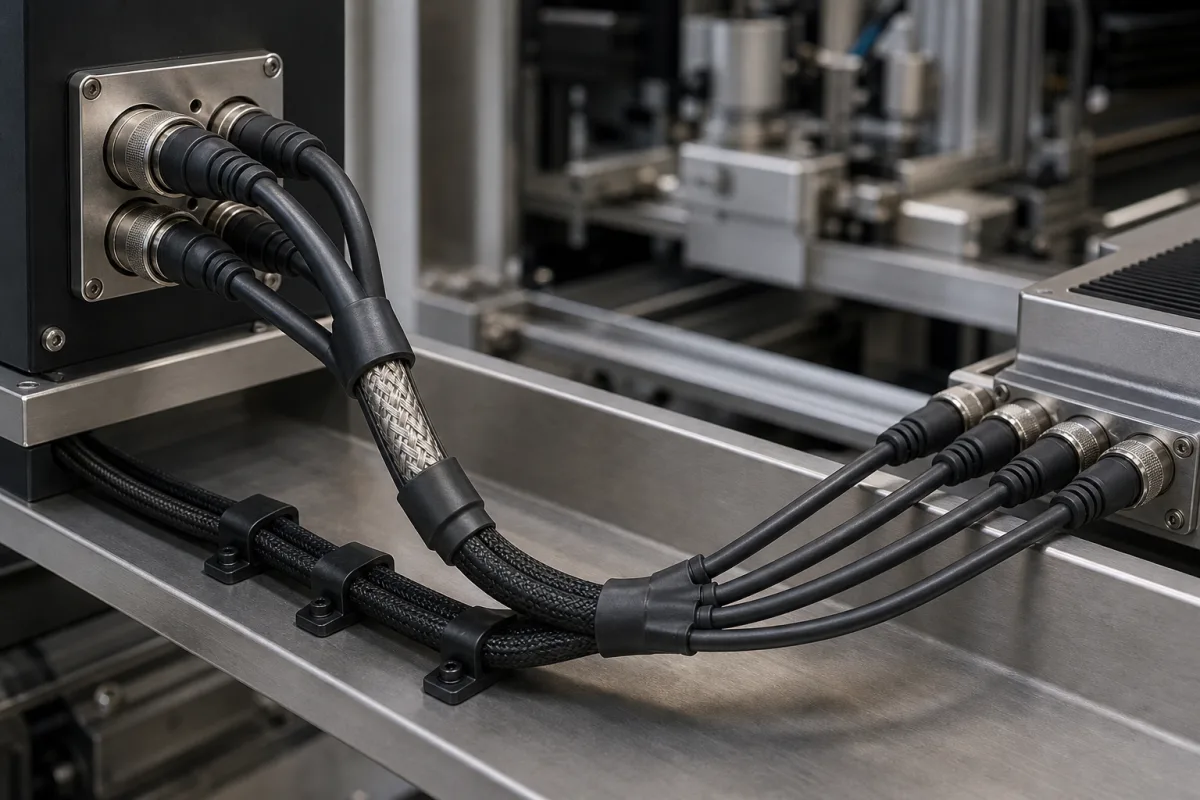

屏蔽电缆线束的工作原理是在单个导体或整个电缆束周围使用导电屏蔽层（通常是编织铜或箔）。这种屏蔽形成法拉第笼效应，阻止外部电磁干扰破坏敏感的振动信号。线束将多个传感器连接组织成一个受保护的组件，在承受机械应力和环境条件的同时保持信号完整性。
| 参数 | 典型区间 | 选型说明与越界后果 |
|---|---|---|
| 导体数量 | 2–60 核心 | Depends on signal channels required |
| 导体截面积 | 0.14–2.5 mm² | Determines current carrying capacityIEC 60228 |
| 额定电压 | 30–600 V | Maximum working voltageIEC 60227 |
| 额定电流 | 1–16 A | Per conductor at 40°C ambientIEC 60287 |
| 屏蔽效能 | 60–100 dB | At 1 GHz; higher is betterIEC 61726 |
| 绝缘电阻 | ≥100 MΩ·km | At 20°C, 500 V DCIEC 60227 |
| 导体电阻 | ≤13.7 Ω/km | For 1.0 mm² copper conductorIEC 60228 |
| 工作温度范围 | -40–105 °C | Continuous operationIEC 60227 |
| 弯曲半径 | 5–10 ×OD | Static installation; dynamic may require largerIEC 60227 |
| 防护等级 | IP54–IP67 | Depends on connector and sealingIEC 60529 |
| 连接器类型 | D-Sub, RJ45, M12 | Customizable per applicationIEC 61076 |
| 电缆外径 | 4–20 mm | Affects routing and connector fit |
| 重量 | 50–500 g/m | Per meter of cable |
区间为行业参考值，供询价时圈定范围用，不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。
诱因 → 失效模式 → 工程缓解
| voltage: | 最高600V AC/DC（取决于绝缘等级） |
| frequency: | DC至10 GHz（屏蔽性能） |
| temperature: | -40°C至+125°C（工作），-55°C至+150°C（存储） |
| bending radius: | 最小6倍电缆直径（动态），4倍电缆直径（静态） |
| shielding efficiency: | ≥90 dB衰减（编织屏蔽典型值） |
不是客户评论，也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。
这些分值是采购评估维度示例，不代表真实客户评分、具体国家买家反馈或实时询盘。
屏蔽效能规定为1 GHz时60至100 dB，依据IEC 61726。这是一个参考范围；实际值取决于具体结构，必须与制造商确认。
常见连接器类型包括D-Sub、RJ45和M12，如参数中所示。选择取决于应用，订购时必须指定。
连续工作温度范围为-40至105°C，依据IEC 60227。确保线束在此范围内使用以保持性能。
防护等级根据连接器和密封情况为IP54至IP67。请与制造商核实您所选配置的具体等级。
