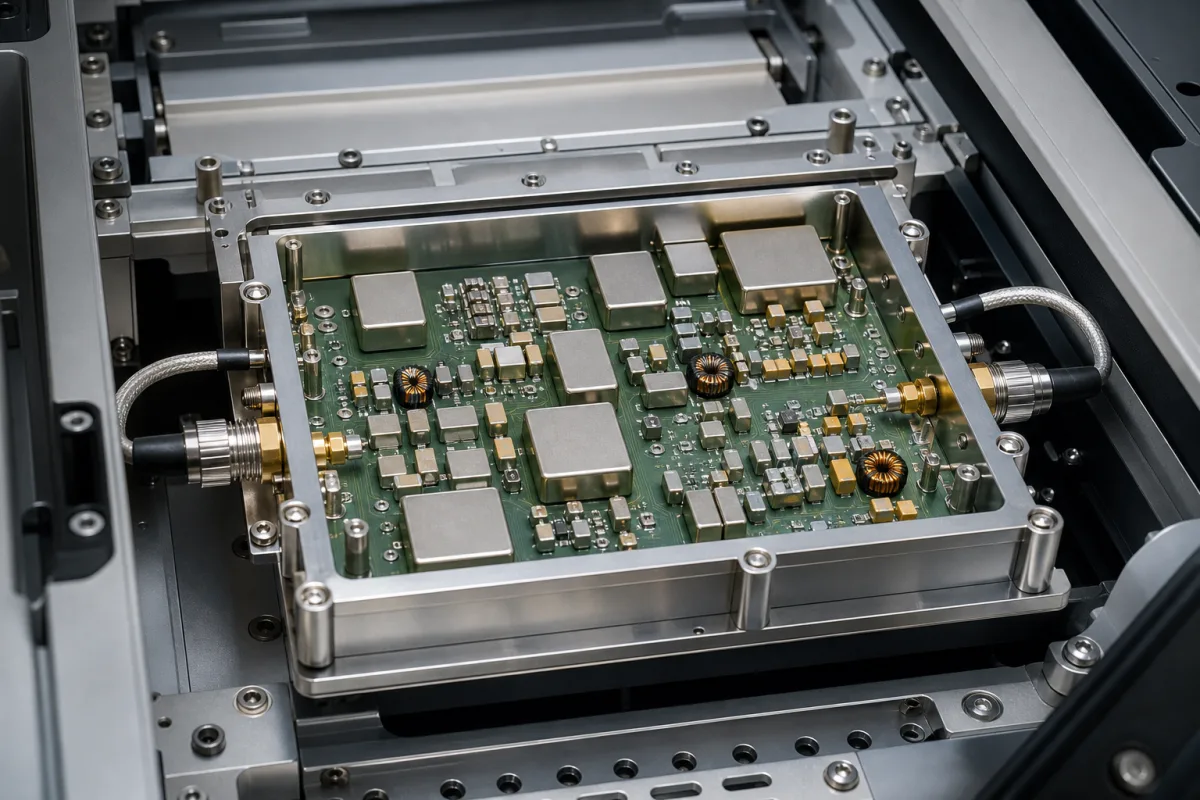

信号滤波器基于电子元件（电阻、电容、电感或有源元件）的频率相关阻抗特性工作。它们通过阻抗匹配和共振效应创建频率选择电路，以通过（带通、低通、高通）或抑制（带阻、陷波）特定频带。在此滤波器中，陶瓷基板、铁氧体磁芯和铜绕组的组合形成谐振结构，决定通带和阻带。滤波器的性能通过中心频率、带宽、插入损耗、回波损耗和阻带抑制等参数表征，这些参数受元件值和电路拓扑影响。滤波器设计为匹配50 Ω系统阻抗，确保最小反射和高效信号传输。工作原理依赖于电感和电容元件的相互作用，产生频率相关响应，使所需频率以低衰减通过，同时衰减不需要的频率。
| 参数 | 典型区间 | 选型说明与越界后果 |
|---|---|---|
| 中心频率 | 100–1000 MHz | Specify the frequency at which the filter passes the signal with minimal attenuation. |
| 带宽 | 10–100 MHz | Range of frequencies that pass with less than 3 dB attenuation. |
| 插入损耗 | ≤1.5 dB | Signal power loss in the passband; lower is better. |
| 回波损耗 | ≥15 dB | Reflection at the input port; higher indicates better matching. |
| 阻带抑制 | ≥40 dB | Attenuation in the stopband; higher blocks unwanted frequencies better. |
| 阻抗 | 50 Ω | Characteristic impedance; must match system impedance. |
| 功率容量 | 1–10 W | Maximum continuous RF power without degradation. |
| 工作温度 | -40–85 °C | Ambient temperature range for reliable operation. |
| 连接器类型 | SMA | Common RF connector; other types available on request. |
| 封装尺寸 | 10×10×5 mm | Dimensions of the filter body; footprint for PCB mounting. |
| 重量 | ≤10 g | Lightweight for portable applications. |
区间为行业参考值，供询价时圈定范围用，不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。
诱因 → 失效模式 → 工程缓解
| pressure: | 大气压至2巴 |
| flow rate: | 不适用 |
| temperature: | -40°C 至 +85°C |
不是客户评论，也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。
这些分值是采购评估维度示例，不代表真实客户评分、具体国家买家反馈或实时询盘。
目录中列出的中心频率范围为100–1000 MHz。这是一个参考范围；具体型号的确切中心频率必须与制造商或供应商确认。
插入损耗规定为通带内≤1.5 dB。较低的插入损耗表示更好的信号传输效率。实际值可能因型号而异，必须验证。
标准连接器类型为SMA。其他连接器类型可能根据要求提供，但必须与供应商确认。
工作温度范围为-40至85 °C。这表示可靠工作的环境温度条件。请务必查阅具体型号的数据表。
