变送器电子部件

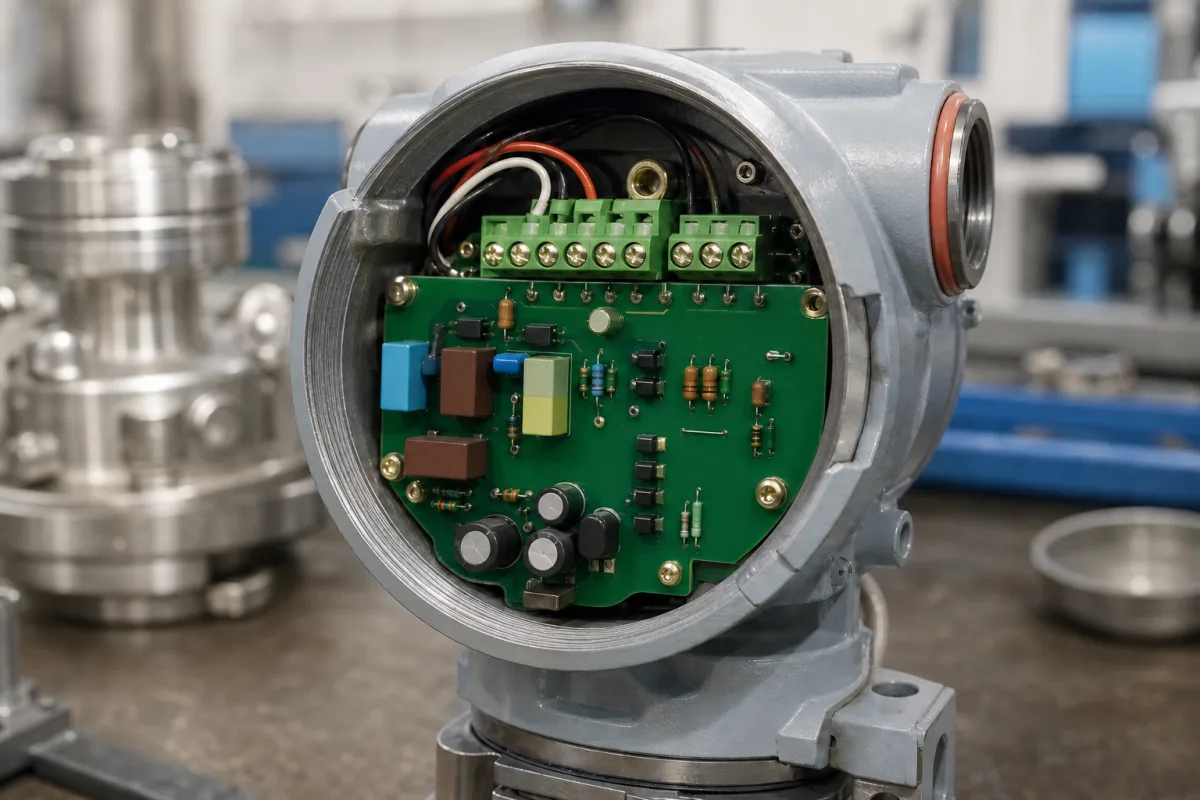

变送器电子部件是物位传感器内的核心电子组件，它接收传感元件的原始信号，进行信号调理（放大、滤波、线性化），并将处理后的数据转换为标准化的工业输出信号（例如4-20 mA、0-10 V、HART、Foundation Fieldbus、PROFIBUS）。它确保测量物位能够准确、可靠且抗噪声地传输至控制系统、指示器或数据记录器。该部件设计用于工业环境，通常安装在传感器外壳内或作为独立模块。电子部件基于印刷电路板（PCB）构建，包括集成电路、微控制器、无源元件和连接器外壳。关键参数包括：电源电压24 V DC ±10%，具有反极性保护；两线制回路供电的4-20 mA输出信号；精度±0.1% FS（符合IEC 60770）。工作温度范围为-40至85 °C，存储温度-40至100 °C，湿度范围0-95% RH（非冷凝）。防护等级取决于外壳选项，通常为IP65至IP67（符合IEC 60529）。响应时间≤10 ms（10-90%阶跃变化），负载电阻0-600 Ω（24 V供电时）。电磁兼容性符合EN 61326-1（工业环境）。不含外壳时重量为0.2-0.5 kg，典型板卡尺寸为50×50×20 mm。这些数值为参考范围，必须针对具体型号和应用进行确认。变送器电子部件对于确保可靠的物位测量和与控制系统通信至关重要。

变送器电子部件的工作原理是：首先接收来自传感器初级传感元件（如探头或膜片）的低电平电信号（例如电压、电流、电容、频率）。该信号通过放大和滤波级进行调理，以提高信噪比。模数转换器（ADC）可将信号数字化，供基于微处理器的处理，包括温度补偿、根据传感器特性曲线进行线性化，以及应用用户配置的参数（量程、阻尼）。最后，处理后的值被转换回模拟输出信号，或封装成数字协议帧，通过连接的回路或网络进行传输。
