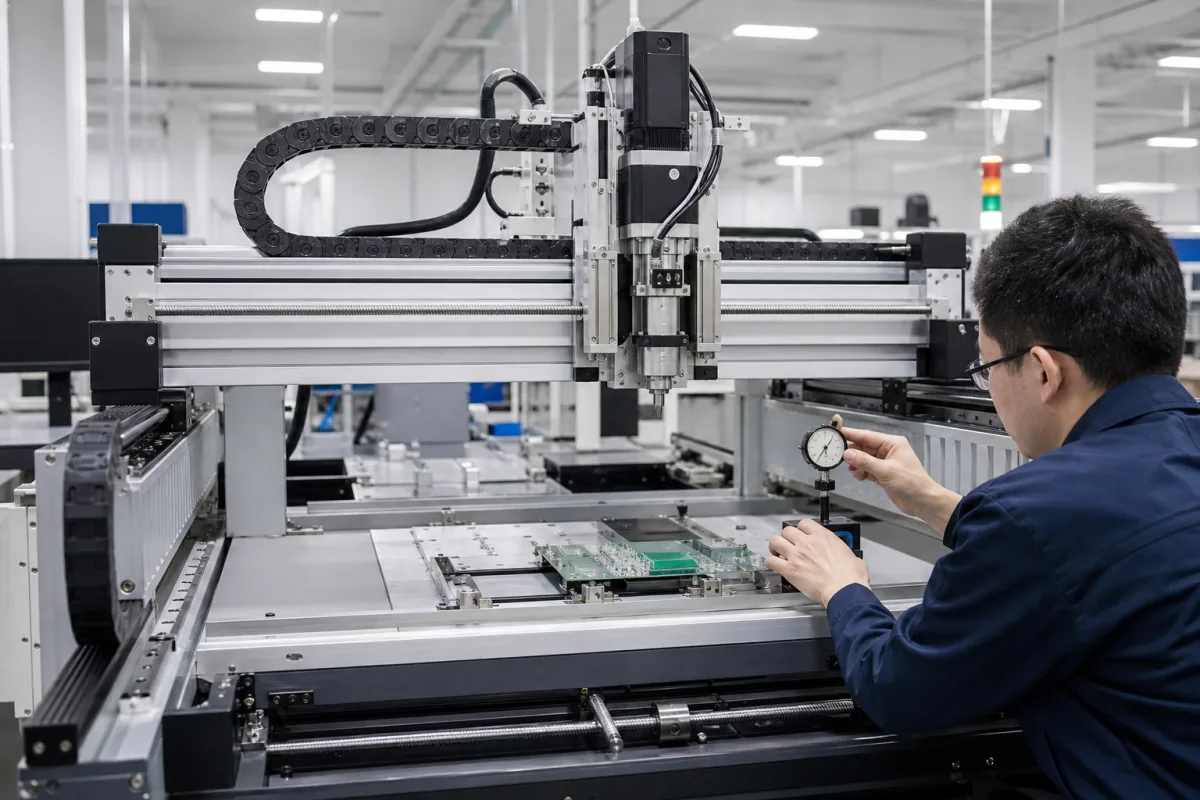

XY 龙门系统通过接收来自机器控制软件的坐标指令来运行。控制器命令伺服电机沿X轴驱动龙门，并沿Y轴驱动贴装头滑架。线性导轨确保平稳运动，编码器提供位置反馈以实现闭环控制。该系统实现微米级精度和重复性，从而能够精确贴装表面贴装器件。驱动机构可以是直线电机（用于高速）或滚珠丝杠（用于成本效益）。该系统设计用于SMT贴装过程中的高速、高精度定位。
| 参数 | 典型区间 | 选型说明与越界后果 |
|---|---|---|
| X轴行程 | 300–1200 mm | Determines maximum board size |
| Y轴行程 | 250–800 mm | Determines maximum board depth |
| 最大速度 | 1–2 m/s | Higher speed reduces cycle time |
| 加速度 | 10–20 m/s² | Affects pick-and-place throughput |
| 定位精度 | ±0.01–±0.02 mm | Critical for fine-pitch componentsISO 230-2 |
| 重复定位精度 | ±0.005–±0.01 mm | Ensures consistent placementISO 230-2 |
| 驱动类型 | Linear motor or ball screw | Linear motor for high speed, ball screw for cost |
| 最大负载 | 5–15 kg | Includes head and tooling |
| 工作温度 | 10–40 °C | Outside range affects accuracy |
| 相对湿度 | 30–80 % | Non-condensing |
| 防护等级 | IP40–IP54 | Higher for dusty environmentsIEC 60529 |
| 供电电压 | 220–380 V AC | Three-phaseIEC 60038 |
| 重量 | 150–500 kg | Affects installation and floor loading |
区间为行业参考值，供询价时圈定范围用，不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。
诱因 → 失效模式 → 工程缓解
| pressure: | 大气压（非加压系统） |
| other spec: | 定位精度：±0.01毫米，重复精度：±0.005毫米，最大速度：1.5米/秒，负载能力：5千克 |
| temperature: | 15-35°C（运行），0-50°C（存储） |
不是客户评论，也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。
这些分值是采购评估维度示例，不代表真实客户评分、具体国家买家反馈或实时询盘。
X轴行程范围通常为300至1200 mm，Y轴行程范围为250至800 mm，具体取决于型号。这些范围决定了可处理的最大板尺寸和深度。请务必与制造商核实您具体型号的准确行程范围。
驱动类型可以是直线电机或滚珠丝杠。直线电机用于高速应用，而滚珠丝杠提供成本效益高的解决方案。选择取决于所需的速度、精度和预算。请与供应商确认您的应用所需的驱动类型。
定位精度通常为±0.01至±0.02 mm，重复性为±0.005至±0.01 mm，符合ISO 230-2标准。这些值对于细间距元件贴装至关重要。请与制造商核实您型号的准确规格。
系统在10至40 °C的温度范围和30至80%的相对湿度（无冷凝）下运行。防护等级范围为IP40至IP54，具体取决于外壳。确保运行环境满足这些条件，以保持精度和可靠性。
