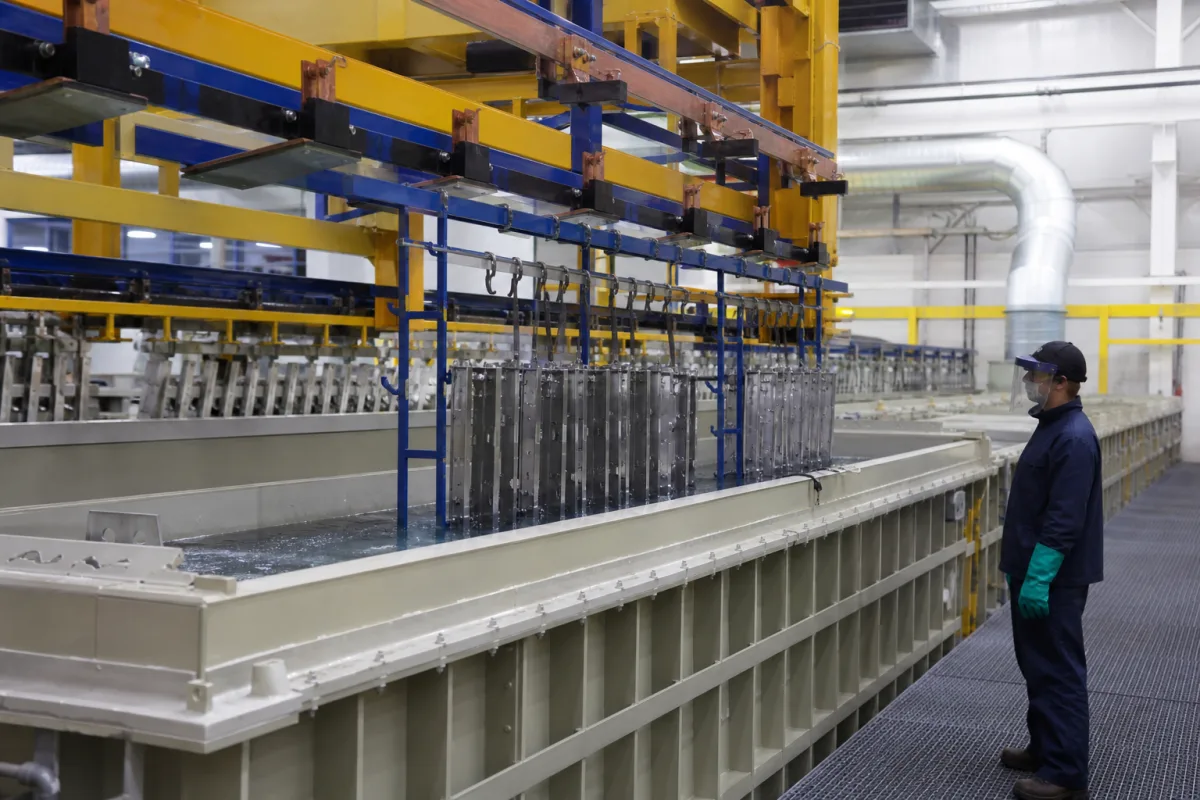

槽模块提供工艺环境，涂层质量还取决于整条生产线
槽体、导电、换热与介质处理分别交付什么
这六项是槽模块的功能结构。阴极导轨不等于工件阳极挂具；盘管可由外部换热回路替代，循环与排风需配合实际方案。零件材料和是否包含在报价中按图纸及槽液确认，不当作某厂型号的制造BOM。
左右滑动查看完整表格 →
| 部件 | 作用 | 材料与配置 |
|---|---|---|
| 槽体与支承结构 | 容纳工作槽液和装载，配合基础、加强结构、溢流及接口。SIMONA酸液收集槽案例表明，塑料壁厚之外还可能需要钢制加强和专门结构计算。[4] | 可选塑料结构或带衬里结构，但须给实际牌号、槽液相容性、焊接及加强设计。PP-H与PP-C的材料和焊接结构不能随意混用。[5][6] |
| 阴极导轨／支承与导电系统 | 支承、定位并连接阴极。阴极面积、深度和相对工件位置要与装载匹配；导轨、母排、接点与工件阳极挂具分别确认。[3] | AAC的硫酸铝阴极方案讨论6063、1100及1350等合金，材料与状态属于该方案。不能统一把铅、涂层钛或任意铝合金当全部工艺阴极。[3] |
| 槽液加热／冷却回路 | 按所选工艺控制槽液温度。浸入式换热部件或外部换热器的热负荷、流量和安装条件分别核对，不因名称相同就采用空气处理机组翅片盘管。[1] | 接液换热表面、管路、密封与支承按酸种、浓度、温度及清洗介质选定；本页不统一指定316L或铜管。 |
| 槽液流动／循环系统 | 按装载和槽形组织槽液流动，与换热和工艺均匀性共同确认。空气搅拌、泵循环与机械搅拌是不同配置，不将发酵罐搅拌器直接视作酸槽配件。[1] | 接液泵、管路、喷口或所用气路材料按介质和维护设计确认；还需核对泄漏、堵塞及停循环时的控制措施。 |
| 槽边排风与接口 | 配合捕集槽面产生的有害物，和风管、处理设施及补风组成完整方案。接口直径本身不证明捕集效果；现场适用安全规则另核对。[7] | 风罩、风管及连接按所排介质、腐蚀和相互反应风险选定；维护需检查损伤和实际风量。[7] |
| 排液、溢流与检修接口 | 使排液、溢流和清理能接入规定的收集处理系统，明确正常工作与检修状态。美国浸槽规则单列排液、溢流等设备检查及清理条件。[7] | 阀、衬里、密封和管接头按工作与清洗介质、颗粒和温度确认；不把阀门口径或材料名称当整套酸液处理合格。 |
二十项参数围绕装载、槽液和接口分别核对
先明确槽模块承担的工序和交付边界。材料、结构、热负荷、电极及排风的数据来自不同设计文件；槽液配方与涂层验收采用约定工艺和现行规范，不由目录范围代替。
左右滑动查看完整表格 →
| 参数 | 资料与范围 | 选型含义 |
|---|---|---|
| 槽体材料与牌号 | 分清PP牌号、复合材料或衬里结构 | SIMONA资料区分PP-H和PP-C，当前页面也提示混用会影响焊接结构。材料相容性要连同酸种、浓度、温度及清洗条件确认，不能仅按“耐酸塑料”采购。[5][6] |
| 槽壁厚度与加强 | 槽形、液位、支承和使用条件共同决定 | SIMONA的92000L酸液收集槽例虽用25mm外壁仍需钢架加强。它不是阳极氧化反应槽型号或本页推荐壁厚，只说明壁厚不能脱离结构和装液载荷。[4] |
| 工作容积与装载包络 | 几何容积、工作液位及工件／挂具空间分别给 | 可容纳液体的体积不等于能处理的工件长度、面积或每批产量。槽体结构和阴极布局要同时容纳工作装载及所需间隔。[3][4] |
| 所选工艺的温度窗口 | 按工艺类型、槽液与涂层目标约定 | Alfa Laval手册说明温度、浓度和电流共同参与控制；ISO7599装饰／防护涂层范围排除主要用于工程耐磨的硬质氧化。不能把一个温度区间赋给所有工艺。[1][2] |
| 温度控制与空间均匀性 | 给控制点、允差、装载与检测位置 | 控制器显示精度、槽液随时间波动和槽内不同位置的差异要分别验证。按实际装载、循环及换热条件验收，不仅检查温控屏是否显示设定值。[1] |
| 电解液体系与硫酸浓度要求 | 注明工艺配方、酸的计量口径及检测方法 | 浓度是工艺条件，不是槽材料的单独额定。材料相容性和过程条件须对应同一酸种、浓度与温度；不同阳极氧化体系不得仅凭“酸槽”互换。[1][5] |
| 阴极材料与状态 | AAC硫酸铝阴极方案讨论6063、1100、1350合金[3] | 该技术资料还区分材料状态及接点；其讨论不意味着任何铝合金、钛涂层或铅都能直接替换。阴极与阳极挂具的材料和用途分别给图。[3] |
| 电极位置与工件间隔 | 按实际装载图、电极面积与屏蔽确认 | AAC示例强调相对工件的深度、长度和端部屏蔽，短件与长件装载可能不同。其布局建议属于指定硫酸铝阴极方案，不作为所有槽的统一中心距。[3] |
| 加热／制冷与换热能力 | 列热负荷、介质进出口温度、流量和满载条件 | 换热器、制冷机和加热器是不同对象。电源的电功率也不是可直接照抄的制冷额定；按槽液、负载和现场冷热源核算换热系统。[1] |
| 搅拌／循环方式 | 给实际流动路径、设备与运行状态 | 循环需配合温控和过程要求，空气搅拌不等于任意机械叶轮。确认停流、堵塞、污染与维护条件，以及是否影响排风捕集。[1][7] |
| 排风接口与系统性能 | 风罩、风量、压降、补风与处理设施分别列 | DN只是连接尺寸。OSHA1910.124在美国适用范围内另要求控制有害暴露、气流进入风罩并考虑排风组合风险；不能用接了风管当作性能验收。[7] |
| 排液阀与管路接口 | 口径、接液材料、颗粒、排放去向及检修列清 | 排液不等于允许直接排放。按所用槽液和现场处理设施设计，核对阀、密封及可检修性；检查也覆盖排液和溢流管路。[5][7] |
| 衬里与复合结构 | 衬里、承力壳体和结合／焊接分别确认 | 塑料衬里不等于独立塑料承力槽。SIMONA技术资料另讨论复合结构和衬里；材料耐化学性不能代替结合、接缝、穿槽接口及结构验证。[5] |
| 设计寿命与检查条件 | 按介质、温度、载荷、焊接及检修约定 | SIMONA蠕变资料说明实际介质及焊接影响须另计；材料温度表脚注也排除槽体应用。不能用半成品耐温、熔点或一个材料宣传值推定整槽寿命。[5][6] |
| 运行与停机工况 | 批次装载、通电、循环、排风和清理状态分别定义 | 循环设备连续运行不表示工件不停留或不断电换架。阴极与接点维护、长停后排风检查及槽内清理条件需纳入交付文件。[3][7] |
| 运行中实际槽液温度 | 记录测点、位置、装载及控制结果 | 工艺目标温度与实际运行读数属于不同记录。测点应能说明所需工作区状态，并与循环、冷热源和受检装载一起记录。[1] |
| 运行槽液的浓度记录 | 记录取样、分析、计量单位及工艺状态 | 配方目标与在用槽液分析分别留存，不能把一张初配清单当作长期运行验证。使用合同约定的当前工艺文件，不由未经确认的范围决定补液操作。[1][8] |
| 电流密度与总电流 | 按有效工件面积及工艺电流密度确认整流容量 | AAC技术资料将整流电流、工件面积与阴极面积联系起来。每架面积、接点和阴极配置要匹配；不能从槽容积直接推导所需电流。[3] |
| 直流电压与导电损耗 | 整流输出、槽回路及接点条件分别核对 | AAC指出阴极材料、连接和布局会影响槽电压及发热。电压和电流应对应实际工艺与装载，不把电源最高输出当正常工艺设定。[3] |
| 工作液位与余量 | 工件浸没、阴极位置、装载排液及溢流共同确认 | AAC布局资料以液面和工件上下端为参照；液位还影响槽载荷、净空和排风条件。按工作图与装载验证，不能只给一个槽高百分比。[3][4][7] |
材料耐温表的脚注，比材料名更能限定槽体设计
SIMONA2018技术资料的温度表明确说明：所列半成品温度值不适用于槽体，槽体要单独约定设计规则。相同资料中的蠕变曲线也不包括实际侵蚀介质及焊接影响。采购不能由“PP耐温”直接推出装满酸液后的寿命、壁厚或无需加强。[5]
原厂CaseStudy33记录一个为阳极氧化厂制作的92000L酸液收集槽：25mm外壁仍需钢制加强，采用结构计算并现场安装。它是收集槽案例，不能冒充本页反应槽规格；可借它要求供应商提交槽形、支承、液位、温度、材料与接缝的设计依据。[4]
左右滑动查看完整表格 →
阴极面积和位置要随工件装载核对
AAC的铝阴极资料讨论合金、状态、导电性及安装位置；阴极不仅是选一种耐酸金属挂在槽边。要确认最大及最小装载、阴极面积、相对工件位置、屏蔽和接点。该资料的特定布局比值和节能说明不作为任何新槽的通用保证。[3]
母排、导轨、阴极与阳极挂具各有连接任务。接点松动、受酸雾污染或过热会影响导电；阴极方案的连接与维护应随设计文件确认。不能只用导轨长度或最大电流标签代替装载后的电流分布与涂层验收。[3]
冷热源、换热器和槽内流动要在同一个工况下验收
Alfa Laval将阳极氧化温度、浓度、酸度及电流作为相关过程条件，表面处理温控可能需要加热与冷却结合。配置应说明启动、生产负荷、环境及现场冷热源，不能只报换热器功率却缺入口温度与流量。[1]
槽内测点和实际装载一起验收。设备持续循环、温控屏显示设定值或某一处测温正常，都不足以证明整个工作区满足要求。约定测点、工件与挂具、通电、循环及稳定后的检查条件，再评估过程结果。[1]
排风口径不表示槽面捕集和人员暴露已达标
美国OSHA1910.123–124针对其适用的浸槽作业，分别规定装液结构负荷、有害暴露控制、机械排风和相关检查。这里用于说明验收对象；其它地区按当地规则及所用化学品安全资料。罩口、风量、补风、管路和处理设施必须配套，不能仅验收DN接口。[7]
检查包括风罩／风管腐蚀、实际气流、槽盖、排液与溢流、相关电气设施等；长停后重新运行与槽内清理另有要求。裂纹、焊缝变形、衬里损伤、漏液、堵塞、异常液温或接点过热应按设备与工艺文件处理，不把固定换液周期或塑料寿命当作已验证维护方案。[3][5][7]
膜层规范、许可标识和槽设备验收分别核对
ISO7599:2018公开范围用于铝装饰和防护阳极氧化涂层，不覆盖主要以耐磨为目标的工程硬质阳极氧化等列明情形。涂层目标、检验方法和标准适用范围先确定，不能从槽模块参数推断所有膜层已合格。[2]
QUALANOD官网现行版本为2026年7月1日，另列2026年10月1日生效的更新；文件需书面索取。合同写明适用版本及更新，并取得相应工艺文件。拥有槽体或引用质量体系名称，不等于生产厂已获其许可，也不能用早期下载文件代替现行验收要求。[8][9]
询价附槽液条件、装载图和整线接口清单
工序、铝材／涂层目标、工艺文件版本：[ ]
工件长度、有效表面积、挂具及批次装载图：[ ]
槽液体系、浓度口径、工作与清洗温度：[ ]
槽体牌号、衬里、支承、液位、溢流与结构条件：[ ]
阴极、母排、阳极挂具及整流输出：[ ]
冷热源、热负荷、循环及温度检测方案：[ ]
槽边排风、补风、处理设施及现场适用要求：[ ]
排液、检修、监测、结构与涂层验收交付：[ ]
