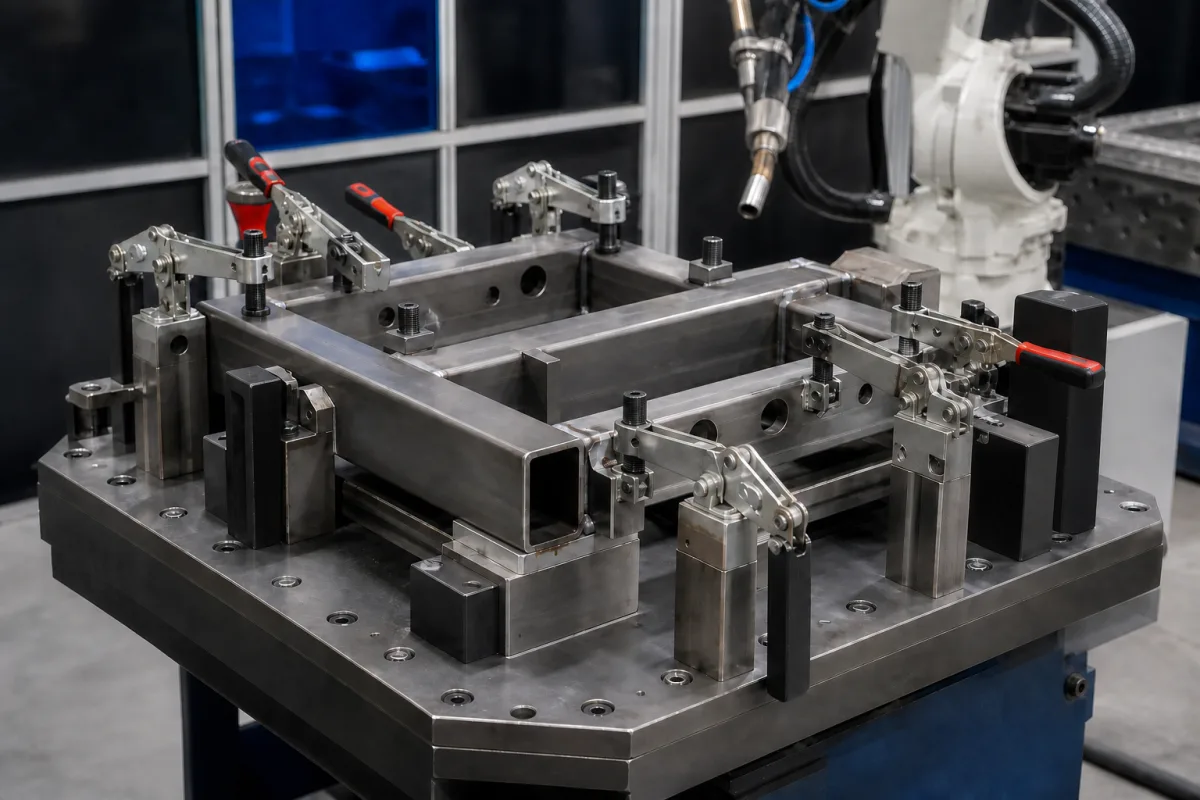

工件定位夹具

工件定位夹具是机器人焊接工作站中的专用部件，用于精确地定位、夹紧和支撑金属工件，使其处于正确的方向和位置，以实现一致、高质量的自动化焊接。它确保可重复的定位，以维持焊接精度和效率。该夹具设计为与机器人焊接单元接口，将工件呈现在编程的焊接坐标处，使机器人能够在每个循环中准确执行其焊接路径。夹具采用碳钢或工具钢制造，能够承受焊接环境中的力和条件。关键参数包括：夹紧力为5–50 kN，必须超过焊接变形力；定位精度为±0.05 mm，重复定位精度为±0.02 mm，这两者对于焊缝一致性和批次均匀性至关重要，并依据ISO 230-2进行验证。工作温度范围为-20至80°C，焊接热量可能需要冷却。最大工件重量为500 kg，较重的零件需要定制设计。夹具自身重量为150–350 kg，影响搬运和安装。其占地尺寸为1200×800×600 mm，调整范围为±50 mm，以适应零件变化。夹紧速度为1–3秒，影响循环时间。防护等级为IP54（依据IEC 60529），提供防尘和防溅保护。材料通常为Q235碳钢（依据GB/T 700），表面处理为镀锌（依据ASTM B633）以提供耐腐蚀性。这些数值是目录参考范围，必须与实际型号和应用的法律制造商或供应商确认。

该夹具使用机械夹紧装置、定位器（销、挡块）和支撑件，将工件相对于基准面固定。它与机器人焊接单元接口，确保工件呈现在编程的焊接坐标处，使机器人能够在每个循环中准确执行其焊接路径。夹紧力可在5–50 kN范围内调节，必须超过焊接变形力以保持稳定性。定位精度和重复性通过精密定位器和夹紧机构确保，并依据ISO 230-2验证。夹具的调整范围为±50 mm，以适应零件变化，而其夹紧速度为1–3秒，影响循环时间。工作温度范围为-20至80°C，需要考虑焊接热量的冷却。夹具的重量和占地尺寸必须与机器人的可达范围和车间空间进行核对。
