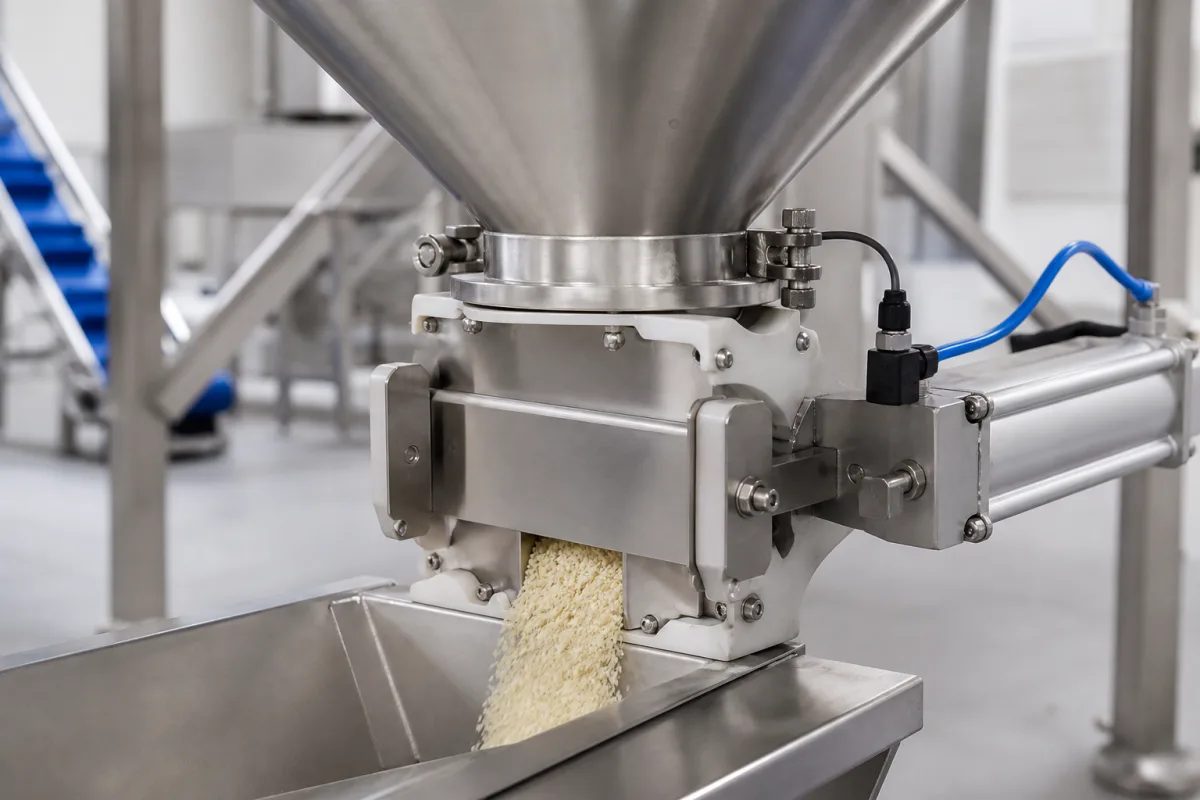

装在出料口、开关重力下料的平板闸门
闸板、密封、框体、导向件和驱动
下表按插板式卸料门的五个功能件列出，材质以NORO和Vortex两家公开资料为实例[1][2]。两家都把密封条、轴承或滚轮列为可更换件，NORO数据表第8页给出了备件编号[1]。
左右滑动查看完整表格 →
| 部件 | 作用 | 材料与配置 |
|---|---|---|
| 闸板 | 在框体内滑动，覆盖或让开出料口，从而切断或放行物料；停在中间位置时起节流作用[2]。 | NORO：闸板与连接法兰为1.0038（S235JR）或1.4301（X5CrNi18-10），厚6 mm[1]。Vortex Roller Gate：接触物料件为304或316L不锈钢[2]。 |
| 密封条（盖板密封、侧密封、端密封） | 闸板关闭时封住闸板与框体之间的间隙，阻止物料和粉尘漏到下游或外部；盖板密封还阻止闸板把物料带进阀盖腔[2]。 | NORO：不锈钢版为硅橡胶密封条，硬度60±5 Shore A；碳钢版为白色RG36毛毡[1]。Vortex：盖板与侧密封可选尼龙、PET、25%玻纤填充PTFE或毛毡，背压件为硅橡胶，端密封可选UHMW-PE、聚氨酯、PET或25%玻纤填充PTFE[2]。 |
| 框体/阀体 | 连接上方料斗法兰和下方设备法兰，容纳闸板、密封和导向件，并承受料柱重量。 | NORO：壳体为1.0038或1.4301，厚5 mm；不锈钢表面喷丸，Ra 1.3 μm[1]。Vortex：6061-T6铝、304或316L不锈钢[2]。 |
| 活塞杆连接与导向滚轮/轴承 | 把气缸活塞杆的推力传给闸板，并由滚轮或轴承托住闸板，使其沿直线平稳移动。Vortex的偏心可调滚轮可在线把闸板抬向侧密封，恢复密封压紧力[2]。 | NORO：DN150–DN300各版本均用12个SS-6200-2RS深沟球轴承[1]。Vortex：滚轮可选PET、25%玻纤填充PTFE、淬硬钢、不锈钢或青铜[2]。 |
| 气缸或手轮 | 提供启闭闸板的行程和推力。自动线多用双作用气缸加电磁阀，检修用或低频场合可选手动[2]。 | NORO：Festo DSBC-63系列双作用气缸，配Festo VUVS 5/2单稳态电磁阀和两只SMT-8M接近开关[1]。Vortex：可选双作用气缸、手轮/摇柄、链轮或电动执行器，另有双气缸型[2]。 |
压力、温度、耗气量和密封材料
下表每项给出NORO或Vortex具体型号的公开数值和适用条件[1][2]；没有厂家数据的项目改写为选型时要提供的条件。
左右滑动查看完整表格 →
| 参数 | 资料与范围 | 选型含义 |
|---|---|---|
| 出料口尺寸（公称通径或方口尺寸） | NORO气动出料插板阀为DN150、DN175、DN200、DN250、DN300，内径149–299 mm[1]；Vortex Roller Gate标准尺寸150–760 mm，方口或矩形口，可加圆形过渡段[2]。 | 按料斗出口的形状、尺寸和法兰孔位选定；插板阀长度大于开口，安装处要留出闸板全行程的空间。 |
| 适用输送压力 | NORO该系列仅适用于无压输送[1]；Vortex Roller Gate为重力流设计，低压或真空工况须先与Vortex商定[2]。气缸用的5 bar是驱动气源压力[1]。 | 重力下料与气力输送管道上的阀门属于不同用途；用在正压或负压管段时，按实际压力和压差另行选型。 |
| 物料温度与环境温度 | NORO 1.4301喷丸版物料温度-20～+100 °C，喷塑版-20～+80 °C，镀锌版-20～+80 °C（短时最高+120 °C），环境温度-10～+60 °C[1]。Vortex标准型80 °C，改型后最高205 °C[2]。 | 物料温度超过50 °C时，NORO要求在现场对手动操作机构或驱动做隔热[1]。 |
| 关闭后的密封要求 | Vortex Roller Gate标称对物料和粉尘为“粉尘密封”（跨闸板及对外部）[2]；NORO以硅胶或毛毡密封条实现关闭密封[1]。 | 按物料粒度和是否允许微量漏料提出要求；液体阀门的阀座泄漏等级适用于管道阀门，散料闸门以粉尘密封和关闭后有无漏料验收。 |
| 气缸规格与驱动力 | NORO：Festo DSBC双作用气缸，缸径63 mm，气源5 bar，行程250 mm（DN150–175）、300 mm（DN200）、320 mm（DN250）、400 mm（DN300）[1]。Vortex双气缸型用于空间受限处并提高关闭力[2]。 | 直线推动的插板阀按缸径、气源压力和行程选气缸；闸板要在料柱压着的情况下关闭时，把这一工况提供给供货方。 |
| 动作时间 | NORO DN150–DN300各型号：每个行程小于3秒（63 mm气缸、5 bar）[1]。 | 动作时间与气缸、气源和管路有关；称量下料对关闭速度敏感时，把要求的秒数写进询价。 |
| 动作频次与寿命 | 按每小时或每批次的启闭次数提出；Vortex的选型清单把“动作频次”和“是否高频”列为选择执行器与改型的依据[2]。 | 高频场合优先选耐磨密封和可在线更换的密封、滚轮结构[2]。 |
| 材料牌号 | NORO：1.4301（X5CrNi18-10）或1.0038/1.0330碳钢[1]；Vortex：接触物料件304或316L，框体可选6061-T6铝[2]。 | 分别写明闸板、框体、密封条、滚轮各用什么材料；食品配料线通常要求接触件为不锈钢加食品接触级非金属件。 |
| 表面处理与粗糙度 | NORO 1.4301版为喷丸表面，Ra 1.3 μm；喷塑版涂层30–60 μm，镀锌层45–55 μm[1]。 | 按清洗方式（干清、水洗、碱洗）和卫生要求提出接触面粗糙度，并要求供货方给出实测值。 |
| 重量 | NORO气动出料插板阀含过渡段51.2 kg（DN150）至61.3 kg（DN300）[1]；Vortex Roller Gate为15–90 kg[2]。 | 用于设计料斗下方支撑和吊装；含不含过渡段、气缸要分开列明。 |
| 电气元件防护等级 | NORO所配Festo电磁阀和接近开关均为IP65[1]。 | 按车间是否水洗、有无粉尘爆炸区域选电磁阀与位置开关；Vortex提供ATEX 20区（内部）和21区（外部）选项[2]。 |
| 电磁阀与开关电压 | NORO：5/2单稳态电磁阀24 V DC，接近开关5–30 V DC、PNP输出、最大100 mA，开、关位各一只[1]。 | 按控制柜的电压和PLC输入类型（PNP/NPN）选定。 |
哪些零件碰到物料：两家型号对照
Vortex在样本中指出，金属对金属滑动的插板阀会咬合、卡死，并可能产生金属碎屑混入物料；Roller Gate用硬质聚合物密封隔开闸板与框体，且内部无空腔，减少物料卡塞和变质[2]。食品配料线选型时，把闸板、密封条、滚轮和框体内壁都列为接触件。
左右滑动查看完整表格 →
气缸行程、耗气量和关闭时间
插板阀的闸板要走完整个开口，所以气缸行程随口径增大。NORO数据表按口径给出行程和每个双行程的耗气量，动作时间均小于3秒[1]。
按NORO数值折算：DN300每分钟启闭一次，每小时耗气约60×14.0 L＝840 L，可据此核算空压站余量[1]。Vortex双气缸型可把整机占地缩小30%，总高度75–100 mm，适合料斗下方空间紧张的场合[2]。
左右滑动查看完整表格 →
| 口径 | Festo气缸型号 | 行程 | 每双行程耗气 |
|---|---|---|---|
| DN150–DN175 | DSBC-63-250-PPSA-N3 | 250 mm | 8.76 L |
| DN200 | DSBC-63-300-PPSA-N3 | 300 mm | 10.5 L |
| DN250 | DSBC-63-320-PPSA-N3 | 320 mm | 11.2 L |
| DN300 | DSBC-63-400-PPSA-N3 | 400 mm | 14.0 L |
向称量斗下料：只开关，还是要停在中间位置
Vortex说明，插板阀装在缓冲料斗下方、向称量斗计量下料时，可能需要可变定位装置[2]。可选方式有三种：VPO/VPC（继电器控制，可手动调节）、AVP（PLC控制，可手动调节）、IVP（4–20 mA信号无级定位）；位置反馈可用磁性簧片、接近开关、机械限位开关或透明阀盖目视[2]。
常见做法是先全开快速加料，接近目标重量时转为半开慢速补料，最后全关。选定位方式时，把批量、秤的分度值和节拍提供给供货方。料仓下方装有气化或振动助流装置时，Vortex要求说明助流装置与闸板动作的先后顺序[2]。
密封磨损的迹象、在线维护和检修前泄压
Vortex Roller Gate的阀盖腔内出现积料，说明盖板密封已部分磨损；闸板关闭后仍有物料从闸板处漏下，说明侧密封磨损[2]。盖板密封可从两侧检修槽在线顶出更换；侧密封磨损时，先调偏心滚轮把闸板抬向侧密封，可重复调整数次后再换密封[2]。
检修安全：Vortex要求在气控阀前装一只带排气口的球阀，并装在操作者伸手可及处，检修前用它排掉气缸供气管中的余压，使闸板处于“零机械能”状态[2]。NORO要求物料温度超过50 °C时对驱动做现场隔热[1]。
密封条等橡胶件的食品接触要求
出口美国或按FDA要求采购时，重复使用的橡胶制品适用21 CFR 177.2600：成品接触面用蒸馏水回流萃取，前7小时萃取物不超过20 mg/in²（约3.1 mg/cm²），随后2小时不超过1 mg/in²；接触油脂类食品时用正己烷回流萃取，前7小时不超过175 mg/in²，随后2小时不超过4 mg/in²[3]。该条还要求这类橡胶件首次接触食品前彻底清洗[3]。
在中国销售和使用的食品接触橡胶材料及制品适用GB 4806.11-2023《食品安全国家标准 食品接触用橡胶材料及制品》，2023-09-06发布、2024-09-06实施[4]。处理含油脂粉料（如全脂奶粉、可可粉）时，按油脂类食品的条件向供货方索取密封件的合规文件。
询价单写什么、随货要什么
询价时先把物料与工况发给供货方：物料名称、粒度、堆积密度、含油量、是否粘结或磨蚀；输送方式（重力、低压或真空）和温度；清洗方式；控制方式[2]。下列文件随报价或随货索取。
左右滑动查看完整表格 →
| 资料 | 用途 |
|---|---|
| 外形尺寸图与上下法兰孔位图 | 与料斗出口、下游设备对接，预留闸板行程空间[1] |
| 各零件材料清单（闸板、框体、密封条、滚轮/轴承） | 判断哪些零件属于食品接触件 |
| 密封件的食品接触合规声明（FDA 21 CFR 177.2600和/或GB 4806.11） | 接触油脂类物料时要求包含油脂类条件[3][4] |
| 接触面粗糙度实测值和表面处理说明 | 对应清洗方式和卫生要求 |
| 气缸型号、行程、气源压力、每行程耗气量和动作时间 | 核算气源和节拍[1] |
| 电磁阀电压、位置开关类型与防护等级 | 与控制柜和PLC匹配[1] |
| 定位方式说明（仅开关/继电器/PLC/4–20 mA） | 称量下料时选用[2] |
| 备件清单与编号、在线更换密封的步骤 | 备件采购和检修计划[1][2] |
| 防爆区域适用证明（如需要） | 粉尘爆炸危险场所[2] |
