歧管/管道

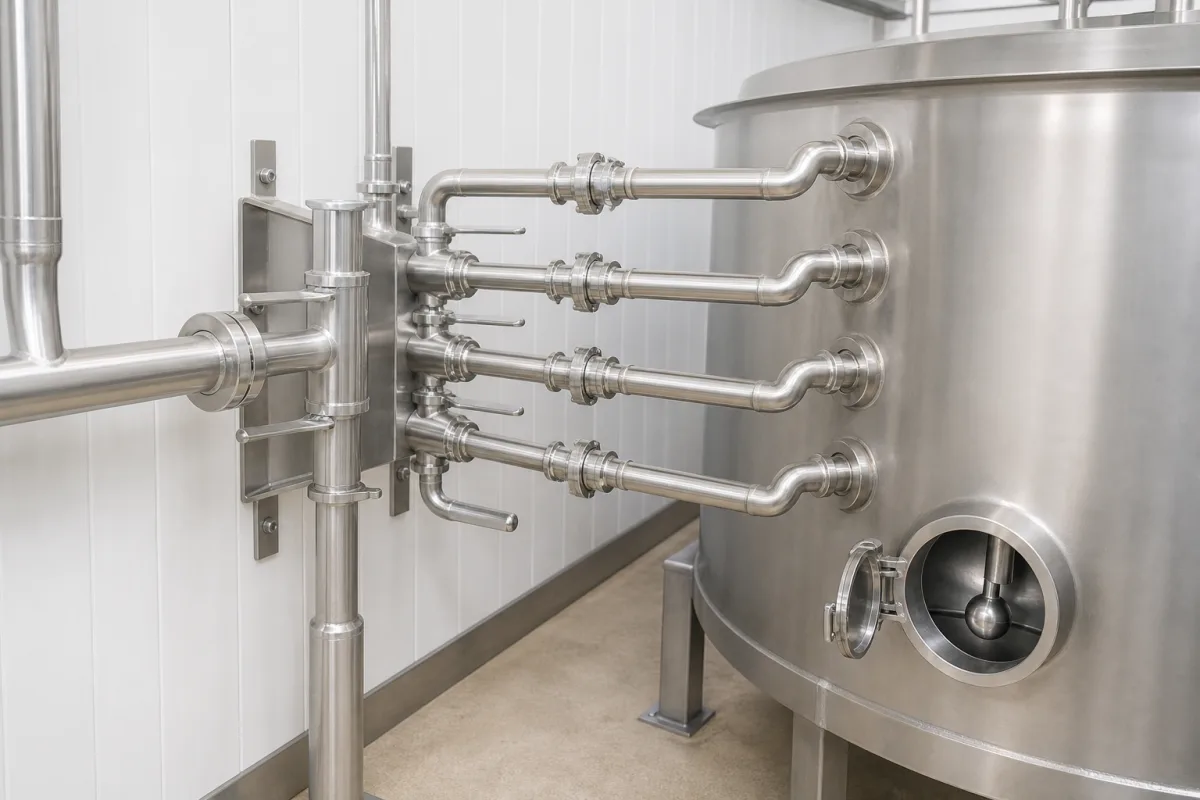

歧管和管道组件，用于在就地清洗（CIP）喷雾系统中将清洁、消毒和冲洗溶液分配到喷雾装置，确保设备表面的完全覆盖。该组件是CIP循环回路的关键部分，接收来自CIP单元的加压清洁流体，并通过管道和管件网络将其引导至罐体、容器和工艺管线内的喷球、喷嘴或喷射器。歧管通常采用316L不锈钢制造，内表面粗糙度≤0.8 μm Ra，以满足卫生标准并便于有效清洁。常见公称直径范围为DN25至DN100（ISO 6708），壁厚为1.65至3.05 mm（ASTM A270，典型Sch 10S）。操作压力通常为1.0–1.6 MPa，操作温度范围为-10°C至100°C。流量容量（Cv）根据尺寸和配置不同，范围为5至50。端部连接通常采用三夹式（ISO 2852），便于快速拆卸和检查。泄漏率≤0.01%（ A级阀座泄漏）。歧管的设计必须确保湍流和冲击，以有效去除污垢，并合理确定喷雾装置的尺寸和位置。模型特定参数（如压力等级、流量和材料认证）的验证应与法定制造商或供应商确认。歧管是组件，而非独立系统，其性能取决于与CIP单元及待清洁设备的集成。需要定期检查和维护，以防止堵塞、泄漏和表面退化。本目录条目提供采购和验证的参考范围；实际值必须针对预期应用进行确认。

歧管接收来自CIP单元的加压清洁流体，并通过合理布置的喷球、喷嘴或喷射器进行分配。流体流动设计旨在产生湍流条件和对设备表面的冲击，从而去除污垢并确保完全覆盖。歧管的内部几何形状和表面光洁度可减少死角并促进排水。流量和压力需平衡，以在材料限制内实现有效清洁。系统在闭环中运行，流体返回CIP单元进行回收和再利用。
