喷淋球头

基于 CNFX 目录中多个工厂资料的聚合洞察,喷淋球头 在 食品制造 行业中通常会围绕 标准工业配置 到 重载生产要求 进行能力评估。

技术定义与核心装配

一个典型的 喷淋球头 通常集成 喷嘴板 与 旋转轴承。CNFX 上列出的制造商通常强调 不锈钢316L 结构,以支持稳定的生产应用。

在CIP喷淋球系统中分配清洗液的旋转喷嘴组件

技术定义

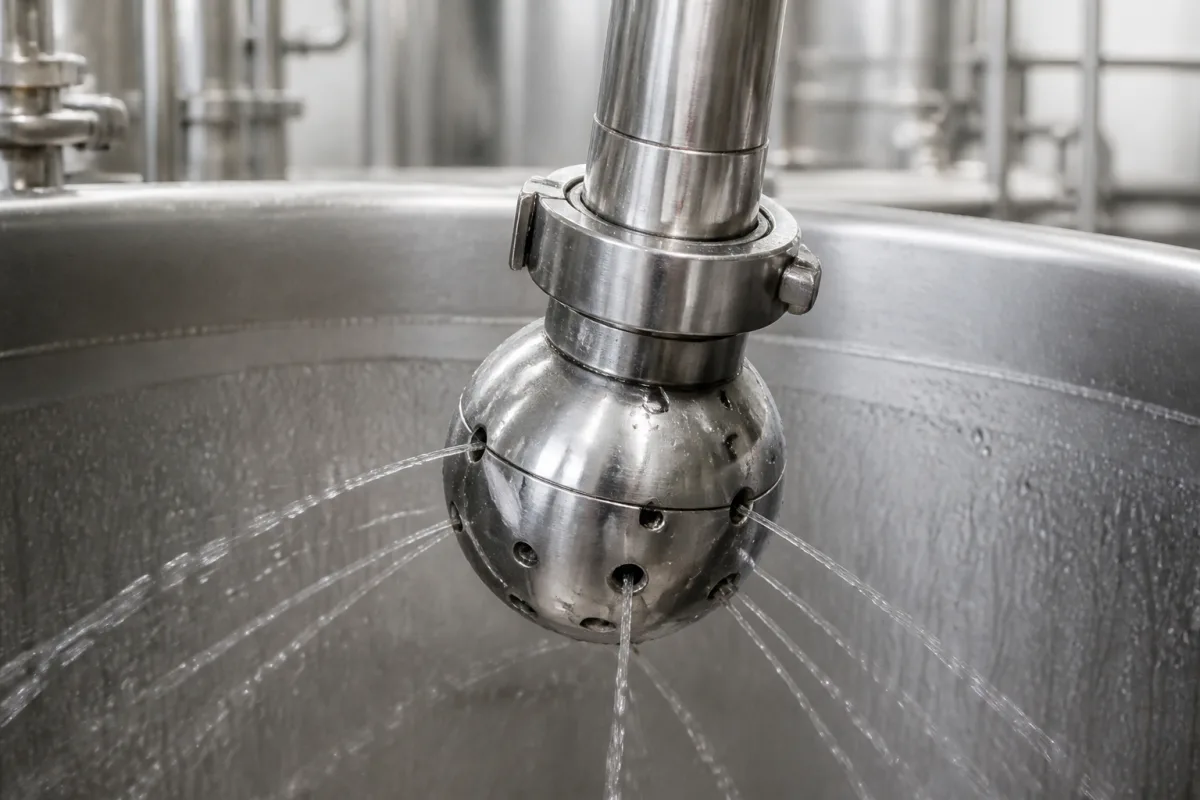

喷淋球头是原位清洗(CIP)喷淋球系统的关键旋转部件,安装在喷淋球体上。它包含战略定位的喷嘴或孔口,以360度模式分配清洗、消毒或冲洗溶液,用于清洁罐体、容器和加工设备的内表面,而无需拆卸。

工作原理

喷淋球头在进入的CIP溶液流体压力下旋转。当流体通过中央连接口进入时,被强制通过喷嘴/孔口,产生高速射流。这些射流的反作用力使喷头旋转,确保清洗液完全覆盖容器内表面。

主要材料

不锈钢316L

组件 / BOM

包含用于引导清洁液的喷雾喷嘴/孔口
材料: 316L不锈钢
旋转轴承
在流体压力作用下实现头部平稳旋转
材料: 不锈钢材质,带聚四氟乙烯密封件
安装法兰
将喷淋球头连接到喷淋球体或分配器
材料: 不锈钢316L

FMEA · 风险与缓解

诱因 → 失效模式 → 工程缓解

流体流中磨蚀颗粒(≥50μm二氧化硅)积聚 喷嘴孔口侵蚀,经过200次循环后直径从3.0mm增大至3.8mm 上游安装20μm绝对过滤器并配备压差监测(ΔP > 0.5巴触发维护)
阀门关闭期间的水锤压力冲击(≥15巴/毫秒上升时间) 旋转机构轴承座圈因瞬时扭矩 > 45 N·m 而断裂 安装响应时间为10毫秒的冲击抑制器和扭矩限制器,设定值为40 N·m

工程推理

运行范围
范围
2.0-6.0巴(29-87 psi),流体温度15-60°C
失效边界
8.5巴(123 psi)内压导致喷嘴孔口几何形状永久变形超出0.1mm公差
由于薄壁喷嘴段(1.5mm厚度)在8.5巴内压下,环向应力超过316L不锈钢的屈服强度(290 MPa)导致的塑性变形
制造语境
喷淋球头 在 食品制造 中会按材料、工艺窗口和检验要求共同评估。

行业别名与关键词

该产品在 CNFX 数据库中的搜索词、别名和技术称呼。

应用产品 / 所属系统

该产品或部件会出现在以下工业系统、设备或上级产品中。

应用匹配与尺寸矩阵

运行限制
pressure:最高10巴
flow rate:5-50升/分钟
temperature:-20°C 至 120°C
slurry concentration:固体含量最高达15%(重量比)
兼容性
水基清洗溶液酸性/碱性CIP化学品食品级消毒剂
不适用:含有高颗粒含量的磨蚀性浆料
选型所需数据
  • 罐体/容器直径
  • 所需的清洗覆盖模式
  • 可用的泵压和流量

可靠性与工程风险分析

失效模式与根因
磨蚀侵蚀
原因:工艺流体中悬浮固体的高速冲击,导致材料损失和喷淋球表面及孔口的减薄。
气蚀
原因:泵压过高或压力骤降导致蒸汽气泡形成和破裂,造成内表面点蚀和疲劳失效。
维护信号
  • CIP/SIP循环期间喷淋模式覆盖不均匀或减少
  • 运行期间喷淋球组件发出可闻的敲击声或振动
工程建议
  • 安装预过滤系统以降低工艺流体中的磨蚀颗粒浓度
  • 优化泵压设置,将流量维持在制造商推荐范围内,避免达到气蚀阈值

合规与制造标准

参考标准
ISO 2852:2007 (食品工业用不锈钢夹紧或耦合型管件)ANSI/ASME B31.3 (工艺管道)DIN 11850-1 (食品、化学和制药工业用不锈钢管)
制造精度
  • 孔径: +/-0.02mm
  • 表面平面度: 0.1mm
质量检验
  • 表面缺陷的着色渗透检测
  • 材料成分的光谱分析

生产该产品的制造商

具备该产品生产能力的中国制造商与相关工厂资料。

制造商列表用于前期研究和供应商能力理解,不代表认证、排名或交易担保。

采购评估维度

不是客户评论,也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。

技术文档
4/5
制造能力
4/5
可检验性
5/5
供应商透明度
3/5

这些分值是采购评估维度示例,不代表真实客户评分、具体国家买家反馈或实时询盘。

供应链相关产品与组件

食品颜色一致性自动分析仪

用于食品加工中实时颜色测量与一致性控制的在线自动系统。

查看规格 ->
自动化食品配料混合系统

用于多种食品配料精确混合的工业级自动化系统。

查看规格 ->
自动化食品水分分析仪

用于食品产品中水分含量精确测量的自动化系统

查看规格 ->
自动化食品包装完整性测试仪

用于食品包装密封与完整性无损检测的自动化系统。

查看规格 ->

常见问题

是什么使这款喷淋球头适用于食品制造?

采用316L不锈钢制造,符合食品级卫生标准,能抵抗清洗化学品的腐蚀,并确保CIP系统中的卫生清洗。

旋转喷嘴组件如何改善清洗效果?

旋转功能将清洗液均匀分布在罐体表面,消除死角,确保全面覆盖以实现有效的卫生清洁。

喷淋球头需要哪些维护?

定期检查旋转轴承和喷嘴板的磨损情况,并进行常规清洁以防止堵塞,可确保最佳性能和长久使用寿命。
