自动化PCB光学检测系统

基于 CNFX 目录中多个工厂资料的聚合洞察,自动化PCB光学检测系统 在 计算机及外设制造 行业中通常会围绕 最大板尺寸 到 相机分辨率 进行能力评估。

技术定义与核心装配

一个典型的 自动化PCB光学检测系统 通常集成 高速相机模块 与 多轴定位平台。CNFX 上列出的制造商通常强调 铝合金框架 结构,以支持稳定的生产应用。

用于计算机制造过程中检测印刷电路板缺陷的自动视觉系统。

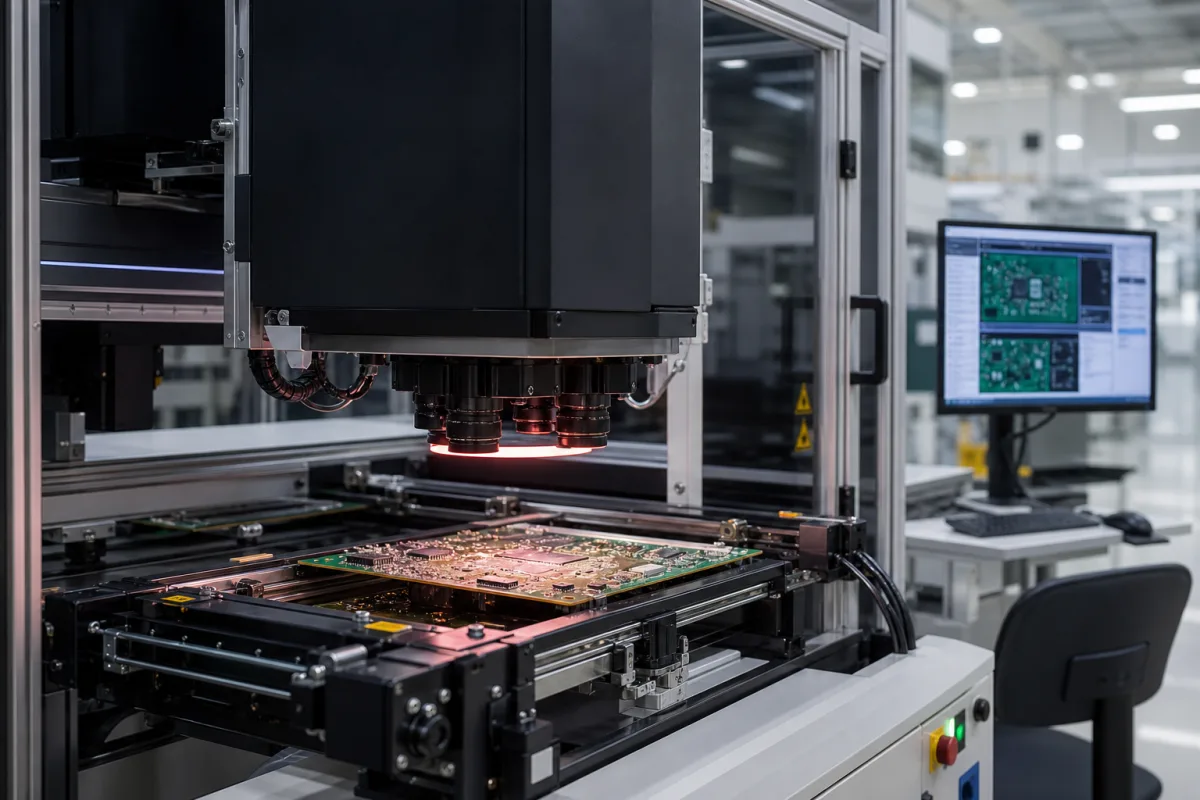

自动化PCB光学检测系统 的工业制造场景图
产品参考图片;具体外观与规格请向制造商确认。

技术定义

自动PCB光学检测系统是一种工业级机器,用于计算机及外围设备制造中的质量控制。它对印刷电路板(PCB)进行自动视觉检测,以发现制造缺陷,如焊桥、元件缺失、错位和表面瑕疵。该设备在B2B供应链中对于确保产品可靠性和减少现场故障至关重要。它直接集成到生产线中,提供实时质量反馈和统计过程控制数据。

该系统支持最大510×460毫米的PCB,并使用分辨率为5至20兆像素的相机。它实现±0.02毫米的位置测量精度,并能检测小至0.05毫米的缺陷。检测速度范围为0.5至2.0平方米/分钟,取决于分辨率和缺陷尺寸。机器提供多种照明类型,包括LED-RGBW、UV和IR,以增强缺陷对比度。它在10–35°C的温度范围和20–80% RH(非冷凝)的湿度范围内运行。防护等级为IP54至IP65,符合IEC 60529,适用于多尘环境。机器重量在800至1200公斤之间,占地面积约为1800×1200×1600毫米(长×宽×高)。电源要求为220–240 V/Hz。

该系统采用铝合金框架、光学玻璃透镜和不锈钢部件构建,专为生产环境中的耐用性而设计。它旨在集成到现有生产线中,具有实时数据输出的接口。买方应核实型号特定值和标准,与法定制造商或供应商确认,因为所列参数为参考范围。该系统不能替代复杂情况下的人工判断,而是作为高速筛选工具。维护信号包括校准漂移、图像质量下降和误报率。故障边界包括在指定温度/湿度之外运行或使用不当的照明配置。

工作原理

该系统使用高分辨率相机和专用照明来捕获PCB图像。计算机视觉算法将这些图像与参考设计进行比较,以检测异常。照明类型(LED-RGBW、UV、IR)可编程,以突出不同类型的缺陷。系统提供实时反馈和统计过程控制数据,使生产中的即时纠正措施成为可能。

技术参数

技术参数
参数典型区间选型说明与越界后果
最大板尺寸510×460 毫米支持的最大PCB尺寸
相机分辨率5–20 百万像素图像捕获分辨率
检测精度±0.02 微米位置测量精度
灯光类型LED-RGBW, UV, IR 可编程灯光配置数量
电源要求220–240 伏特/赫兹电气供应规格
检测速度0.5–2.0 m²/minDepends on resolution and defect size
最小缺陷尺寸0.05 mmFor reliable detection
工作温度10–35 °CBelow 10°C may affect accuracy
工作湿度20–80 % RHNon-condensing
防护等级IP54–IP65IP65 for dusty environmentsIEC 60529
机器重量800–1200 kgDepends on configuration
外形尺寸(长×宽×高)1800×1200×1600 mmApproximate; varies with options

区间为行业参考值,供询价时圈定范围用,不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。

主要材料

铝合金框架 光学玻璃透镜 不锈钢部件

组件 / BOM

Components / BOM
  • 高速相机模块
    用于捕获PCB表面的详细图像
    材料: 铝合金外壳配光学玻璃
  • 多轴定位平台
    在检测摄像头下精确移动印刷电路板
    材料: 精密加工铝材
  • 可编程照明系统
    为缺陷检测提供可调节的照明
    材料: 带漫射器的LED阵列
  • 工业计算机
    运行检测算法并控制硬件
    材料: 钢制机箱含电子组件

FMEA · 风险与缓解

诱因 → 失效模式 → 工程缓解

5-200 Hz共振频率下0.5 g RMS加速度引起的振动导致镜头失准 图像模糊超过3像素调制传递函数阈值 采用具有6自由度约束(麦克斯韦原理)的运动学镜头安装方式和粘弹性阻尼(100 Hz时损耗因子η>0.1)
CMOS传感器暗电流每升高8-10°C翻倍(经验法则) 0.1 lux照度下信噪比退化低于40 dB 采用PID控制(Kp=2.5, Ki=0.1, Kd=0.05)的帕尔贴冷却,将传感器温度维持在15±0.5°C

工程推理

运行范围
范围
0.5-2.0 m 焦距,10-1000 lux 照度,20-40°C 环境温度
失效边界
光学分辨率退化超过5 μm像素间距,照明强度降至10 lux以下,热漂移超过0.1 μm/°C
镜头热膨胀系数不匹配(硼硅玻璃α=3.3×10⁻⁶/K vs 铝合金安装座α=23.1×10⁻⁶/K)导致焦平面偏移,LED结温>85°C时荧光粉退化,根据阿伦尼乌斯定律(Ea=0.3 eV)降低量子效率
制造语境
自动化PCB光学检测系统 在 计算机及外设制造 中会按材料、工艺窗口和检验要求共同评估。

别名与俗称

自動化PCB光學檢測系統

行业别名与关键词

该产品在 CNFX 数据库中的搜索词、别名和技术称呼。

应用匹配与尺寸矩阵

运行限制
pressure:大气压(无压力要求)
flow rate:不适用
temperature:15-35°C(工作),0-50°C(存储)
兼容性
FR-4 PCB基板阻焊涂层(LPI,干膜)表面处理(ENIG,HASL,OSP)
不适用:高振动环境(例如,靠近重型机械)
选型所需数据
  • 最大PCB尺寸(长 x 宽 x 厚度)
  • 所需检测分辨率(微米/像素)
  • 生产吞吐量(板/小时)

可靠性与工程风险分析

失效模式与根因
光学系统失准
原因:机械部件热胀冷缩、邻近设备振动或定位机构逐渐磨损,导致PCB检测不准确及缺陷误检。
图像传感器性能退化
原因:镜头或传感器上灰尘/污染物积聚、LED光源强度随时间衰减,或传感器因冷却不足而过热,导致检测精度下降和误拒率升高。
维护信号
  • 常规校准检查中出现持续的缺陷误报或漏检
  • 定位平台发出异常的可听振动、研磨噪音或不规则的机械运动
工程建议
  • 对运动部件实施基于振动分析的预测性维护,并对光学/电气系统进行定期的热成像检查,以早期发现性能退化
  • 建立受控的洁净室环境标准(最低ISO 14644-1 Class 8级),保持正压并定期维护HEPA过滤器,以防止光学污染

合规与制造标准

参考标准
IPC-A-610 - 电子组件的可接受性CE标志 - 欧盟机械指令2006/42/EC
制造精度
  • 元器件贴装精度: ±0.05mm
  • 焊点检测: 最小焊盘覆盖面积75%
质量检验
  • 自动光学检测(AOI)- 模式识别
  • 焊膏检测(SPI)- 3D体积分析

生产 自动化PCB光学检测系统 的制造商

3 家企业把这个产品列在自己的产品线里。卡片上的公司数据摘自各家官网,每张卡都注明这条关系的依据来自哪里。

Hanchine
· CN
还生产: Ceramic PCB、Printed Circuit Boards、Vision System
依据其官网产品页 · 档案由 CNFX 依公开来源整理
官网上的名称:“AOI Machines”
查看来源页 ↗ hanchine.com · 核验于 2026-08-27
Highleap Electronic
· CN
还生产: Semiconductor Test Board、Crystal Oscillator、Rf Pcb 等 12 项
依据其官网产品页 · 档案由 CNFX 依公开来源整理
官网上的名称:“Automated Optical Inspection Equipment”
查看来源页 ↗ hilelectronic.com · 核验于 2026-09-10
Shenzhen Hongxinteng Technology Co., Ltd.
· CN
还生产: Wave Soldering Machine、Solder Paste Printer、Reflow Oven
依据其官网产品页 · 档案由 CNFX 依公开来源整理
官网上的名称:“2D Online AOI Machine”
查看来源页 ↗ hxt-smt.com · 核验于 2026-09-07

制造商列表用于前期研究和供应商能力理解,不代表认证、排名或交易担保。

分享这一页

采购评估维度

不是客户评论,也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。

技术文档
4/5
制造能力
4/5
可检验性
5/5
供应商透明度
3/5

这些分值是采购评估维度示例,不代表真实客户评分、具体国家买家反馈或实时询盘。

常见问题

该系统能检测哪些类型的缺陷?

它能检测PCB上的焊桥、元件缺失、错位和表面瑕疵。系统使用高分辨率成像和计算机视觉来识别这些异常。

它能处理的最大PCB尺寸是多少?

支持的最大板尺寸为510×460毫米。对于更大的板,您应咨询制造商以获取其他型号。

环境操作限制是什么?

系统在10°C至35°C的温度和20%至80% RH(非冷凝)的湿度下运行。超出这些范围可能影响精度。

检测精度如何?

位置测量精度为±0.02微米,可检测的最小缺陷尺寸为0.05毫米。实际性能取决于分辨率和照明设置。

我可以直接联系工厂吗?

CNFX 是开放目录,不是交易平台或采购代理。工厂资料和表单用于帮助你准备直接沟通。
