Hangzhou Shone Vacuum Electrical Apparatus Co., Ltd.
Hangzhou Shone 自 2004 年起生产真空灭弧室、固封极柱和真空断路器，灭弧室按断路器、负荷开关、接触器和重合器分类；断路器用 SVB 系列覆盖 7.2–36 kV、400–4000 A 多个型号。
查看产品资料依据
- 官网产品分类
- Shone · SVB 系列断路器用真空灭弧室
- 资料核查日期
- 2026-10-17

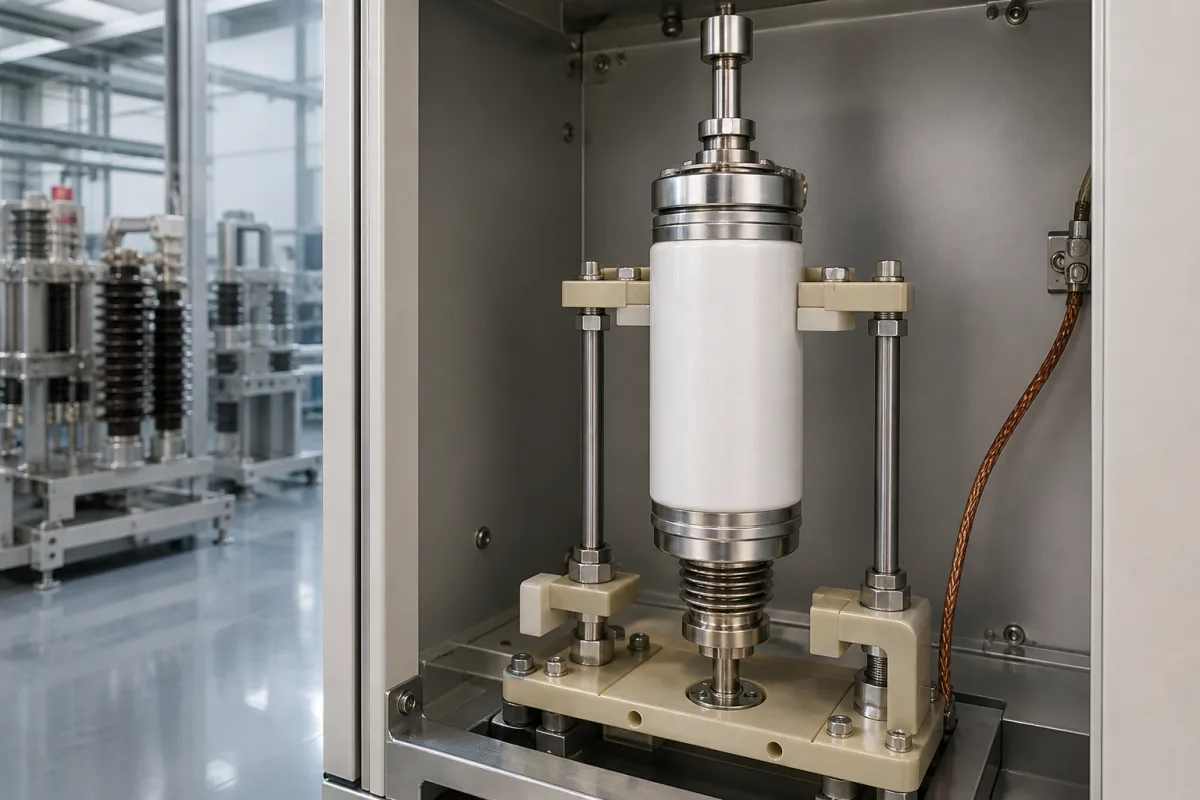

灭弧室在开关里做什么
瓷壳、触头、波纹管和屏蔽罩
ABB 的灭弧室剖面图依次标出导电杆/端子、防扭装置、波纹管、外壳、屏蔽罩、陶瓷绝缘体和触头[1]。下表按这些零件说明作用和公开资料里的材料。
左右滑动查看完整表格 →
| 部件 | 作用 | 材料与配置 |
|---|---|---|
| 陶瓷绝缘外壳与端盖（真空腔） | 陶瓷外壳与动、静端盖焊封成真空腔，既保持真空，又承担断口两端的绝缘[1][8]。华电的介绍页指出，外壳材料的透气率和内部放气量都要尽量低，才能长期保持真空[8]。 | 陶瓷（Volcano 页面写为波纹陶瓷外壳）[3]；部分型号用玻璃外壳[8]。瓷料成分和端盖金属按厂家图纸。 |
| 动触头与动导电杆 | 由操动机构经动导电杆带动，与静触头分合；合闸后靠机构弹簧施加的触头压力保持低回路电阻[1][8]。 | 断路器用灭弧室多为铜铬合金触头：华电写明铜、铬各约占一半，在上下触头对接面焊一片约 3 mm 厚的铜铬片，触头座可用无氧铜[8]。负荷开关用钨铜、接触器用 Cu(W+WC)[8]。 |
| 静触头与静导电杆 | 固定在静端盖一侧，经静导电杆引出接线端，与动触头一起构成开断间隙并承载短路电流[8]。 | 与动触头成对使用，材料同上；Volcano 12 kV 灭弧室为铜铬触头[3]。 |
| 金属波纹管 | 把真空腔与大气隔开，同时让动导电杆在规定行程内移动[8]。大气压作用在波纹管上会产生一个自闭合力，Ghorit TD-12/1250-25 为 110±30 N[2]。波纹管寿命取决于反复伸缩次数、受力和温度，开断大短路电流后导电杆余热会传到波纹管，使其更易疲劳[8]。 | 薄壁不锈钢，华电给出的壁厚约 0.1–0.2 mm[8]；钢号按厂家图纸。 |
| 屏蔽罩（屏蔽筒） | 挡住燃弧时喷出的金属蒸气和液滴，防止其污染瓷壳内壁导致绝缘下降或闪络；同时改善内部电场分布，并吸收一部分电弧能量、冷凝电弧产物，有助于开断短路电流[8]。 | 金属屏蔽筒和屏蔽罩[1][8]，材质按厂家图纸。 |
十二项指标在 Ghorit、火山和 Shone 型号上的写法
灭弧室的额定值是装进整台开关、配合机构做型式试验得出的。下表每项尽量给出一个具体型号的公开数值和条件，没有公开实例的项写成订货时要提出的条件。
左右滑动查看完整表格 →
| 参数 | 资料与范围 | 选型含义 |
|---|---|---|
| 额定电压 | Ghorit TD-12/1250-25：12 kV[2]。Shone SVB 系列表中有 7.2 kV（SVB-6Q63）、12 kV（SVB-10M25E 等）、24 kV（SVB-20M25）和 36 kV（SVB-30P25）各档[4]。 | 按系统最高电压选档；海拔超过 1000 m 时，整台开关的外绝缘要按海拔修正，可能需要提高一档，见“额定值随整台开关定”一节[1]。 |
| 额定电流 | Ghorit TD-12/1250-25：1250 A[2]；Volcano 12 kV 灭弧室：630 A[3]；Shone SVB 系列从 400 A（SVB-6H8B）到 4000 A（SVB-10R40E）[4]。 | ABB 断路器样本把额定电流对应 40 °C 环境[1]；灭弧室在极柱里的散热条件决定实际载流，按整台开关的温升试验结果取值。 |
| 额定短路开断电流 | Ghorit TD-12/1250-25：25 kA，额定短路关合电流 63 kA，可关合 30 次[2]。Shone SVB-10Q50：12 kV、3150 A、50 kA；SVB-6Q63：7.2 kV、63 kA[4]。 | 同一尺寸系列里，开断电流越大，管径通常越粗（Shone SVB-10M25E 外径 94 mm，SVB-10M40E 为 102 mm）[4]，会影响极柱和相间距设计。 |
| 触头开距 | Ghorit TD-12/1250-25 配套开关的分闸开距为 9±1 mm[2]。 | 开距由机构行程决定，影响断口耐压和分闸时间；按灭弧室厂家给出的开距和超程调整机构。 |
| 管内压力（真空度） | Megger 资料写明，正常灭弧室内部压力低于 10⁻² mbar（即 1 Pa），具体值由制造厂确定[6]。Shone 的检测文章把 1×10⁻² Pa 及以上作为必须立即退出运行的界限[5]。 | Lublin 理工大学的研究指出，压力超过约 1 Pa 后断口击穿电压急剧下降，分闸后可能持续燃弧[7]。订货时要求厂家给出出厂真空度和在役判废值。 |
| 机械寿命 | Ghorit TD-12/1250-25 和Volcano 12 kV/630 A 灭弧室均为 10000 次[2][3]；Shone 官网宣称其灭弧室型式试验做到 30000 次机械操作[4]。 | 机械寿命主要受波纹管疲劳限制[8]；接触器等频繁操作场合按整机要求的操作次数选型。 |
| 回路电阻 | Ghorit TD-12/1250-25：最小额定触头压力下小于 25 µΩ[2]；Volcano 12 kV/630 A：最低额定触头压力下 ≤45 µΩ[3]。 | 回路电阻要在规定触头压力下测才有可比性；装机后用微欧计测量，与设计值或同批其他灭弧室比较[8]。 |
| 触头压力 | Ghorit TD-12/1250-25：额定触头压力 2000±200 N；波纹管与大气产生的自闭合力 110±30 N；全行程时的反力 190±30 N[2]。Volcano 12 kV/630 A：自闭合力 70±40 N，全行程保持分闸所需力 120±40 N[3]。 | 触头压力由机构的触头弹簧提供[1]；分闸弹簧和保持机构要克服自闭合力与全行程反力。 |
| 环境温度 | ABB VD4 断路器：12 kV 机型 −5～+40 °C，36 kV 机型 −5～+55 °C[1]。 | 灭弧室的使用温度随所装的开关和极柱而定，按整台开关的使用条件提出，低温、高温或湿热地区单独说明。 |
| 外绝缘与爬电距离 | Ghorit 在 TD-12/1250-25 数据表下注明：表中绝缘值需要外部绝缘介质才能达到，例如 SF6、油或固体绝缘材料[2]。 | 瓷壳表面的爬电距离和外绝缘方式（空气、硅橡胶涂层、环氧固封极柱、SF6）按开关结构和使用地污秽等级在订货时提出。 |
| 绝缘水平 | Ghorit TD-12/1250-25：1 min 工频耐压 42/48 kV，雷电冲击耐压 75 kV（峰值）[2]；Volcano 12 kV/630 A：42 kV、75 kV[3]。ABB VD4 12 kV 断路器按 IEC 62271-100 为 28 kV、75 kV，36 kV 为 95 kV、185 kV[1]。 | 同为 12 kV，工频耐压有 28 kV 与 42 kV 两种写法，订货时写明按哪份标准、对相间、对地还是断口；海拔高于 1000 m 再乘修正系数[1]。 |
| 重量与外形尺寸 | Ghorit TD-12/1250-25 运动部件质量 1.2 kg[2]。外形以 Shone 为例：SVB-10M25E 外径 94 mm、长 238 mm；SVB-30P25 外径 116 mm、长 406 mm[4]。 | 整管重量向厂家索取；运动部件质量影响机构的分合闸速度，外径和长度决定能否装进现有极柱或固封模具。 |
额定值随整台开关定，海拔高要升一档
灭弧室数据表上的开断电流、电寿命和绝缘水平，都是装在指定机构和极柱里试出来的。Ghorit 在 TD-12/1250-25 的说明里写明满足 IEC 62271-100 和 GB 1984-2003 的 E2 级自动重合闸电寿命要求，其余额定特性按需提供，绝缘值依赖外部绝缘介质[2]。
ABB 指出空气绝缘随海拔升高而下降，安装在 1000 m 以上的设备外绝缘要修正，灭弧室内部靠真空绝缘，不受海拔影响[1]。ABB 的算例：海拔 2000 m、运行电压 12 kV、修正系数 Ka=1.13，海平面试验值要达到 28×1.13≈31.6 kV 工频和 75×1.13≈84.7 kV 冲击，因此应选 17.5 kV 级、绝缘水平 38 kV/95 kV 的设备[1]。
左右滑动查看完整表格 →
机构要给多大的力、走多快、留多少超程
Ghorit 给出 TD-12/1250-25 配套开关的机械数据：开距 9±1 mm，平均分闸速度 1.1±0.2 m/s，平均合闸速度 0.7±0.2 m/s，额定触头压力 2000±200 N，合闸弹跳小于 2 ms，三相合闸不同期小于 2 ms，分闸最大反弹小于 2 mm[2]。按 9 mm 开距和 1.1 m/s 平均速度估算，触头走完全开距约需 8 ms。
触头会随开断次数逐渐烧损。Ghorit 和Volcano 的灭弧室都把触头允许磨损量定为 3 mm[2][3]，约为 TD-12 开距的三分之一。ABB 在 VD4 机构说明中写明，可用超程大于灭弧室寿命期内的最大触头磨损量[1]。磨损后超程和触头压力随之减小，所以维护时要按厂家规定定期测超程或看磨损标记。
华电的使用注意事项写明：触头烧损达到动导电杆上的烧损标记，或烧损厚度超过规定值，灭弧室即到寿命，应予更换[8]。
装配时禁止的几个动作
华电列出的安装注意事项：灭弧室运行时必须有导向装置，保证动导电杆与管轴同轴，波纹管不受扭转；严禁用硬物撞击、敲打管壳，以免破裂漏气，也要防止玻璃外壳划伤，划伤的玻璃在开断受热后容易破裂；装配时保证导电杆的同轴度或与静端端面的垂直度；不要反复拆装灭弧室，也不要扭转导电杆或过度压缩波纹管，以免波纹管受扭、划伤而缩短寿命[8]。
Shone 的安装说明要求：灭弧室附近的螺钉紧固时工具必须清洁，严禁使用活扳手；各零件紧固件规格按设计规定选用；转动和滑动部位涂润滑脂；整体调试合格后，可调连接处点红漆作标记，出线端涂防腐脂[4]。ABB 的灭弧室结构中设有防扭装置，作用同样是保护波纹管[1]。
在役真空度检测与高压试验的人身防护
Megger 的 VIDAR 资料说明，灭弧室的真空会在若干年甚至几十年后开始泄漏，一旦开始，多数情况下泄漏很快，断路器随之失去可靠开断能力[6]。最常用的现场方法是在分闸断口上加高压，看是否闪络：试验电压应由断路器厂家给定，未给定时按标准取；等效直流试验电压等于所需交流试验电压的峰值，直流方法见 IEEE C37.20.3，试验电压参考 IEC 62271-1 和 IEEE C37.06[6]。VIDAR 提供 10、14、25、40、60 kV 直流档，漏电流超过 0.3 mA 判为不合格；Megger 同时提醒，灭弧室内的电场应力也不可过高[6]。
用直流做耐压时，触头上微小尖点的场致发射电流可能被误判为漏气。华电建议两种极性各做一次：真正漏气的灭弧室两种极性漏电流都高，尖点引起的高电流只在一种极性下出现[8]。Shone 则更推荐交流耐压，并指出工频耐压只能发现大于约 10⁻¹ Pa 的严重泄漏；需要压力读数和趋势时用磁控放电法，在管外套励磁线圈、断口加直流高压，由离子电流算出管内压力[5]。
高压试验时的人身防护，Shone 写得很明确：断口加交流或直流高压时，局部场致电子发射会产生 X 射线，试验人员必须站在距断路器至少 3 m 处，并处在标准钢制开关柜板之后；加试验线前，用异丙醇把陶瓷或模塑外壳表面擦净，去掉灰尘、潮气和金属性爬电通道；开始放电试验前，必须先把断路器机构可靠锁定在分闸位置，防止加压时意外合闸[5]。VIDAR 本身采用双手同时旋钮加压和高压警示灯[6]。
随灭弧室一起向供货方索取：出厂真空度值和在役判废值、推荐的断口耐压试验电压（交流或直流、极性要求）、触头允许磨损量和超程测量方法、在指定机构和极柱中的型式试验报告、外形图与整管重量、储存年限（Ghorit 为 20 年[2]）。
关联的应用系统与部件
以下入口来自产品关系，用于继续查阅；具体机型的装配和兼容性仍需对应型号资料。
关联部件
资料来源与适用范围
核对日期：2026-10-17。数值均取自上列厂家页面、样本和论文中的具体型号，均为各自型号在其试验条件下的值。灭弧室在你的开关中的额定值，以装入该机构和极柱后的型式试验报告为准。
- ABB — VD4 中压真空断路器技术样本（TK 520 E，2008-09）第 6–8 页真空开断原理、螺旋触头、灭弧室结构图；第 16–18 页 12 kV 与 36 kV 机型额定值和使用温度；第 32 页海拔修正算例；第 33 页触头压力与超程。用于定义、原理、部件表和额定值一节。
- Ghorit — 户内断路器用真空灭弧室 TD-12/1250-25（2D53，带硅橡胶涂层）产品页主要技术参数和配套开关机械数据表，以及 E2 级、外部绝缘介质的说明。用于参数表、型号对照表和机构配合一节。
- Zhejiang Volcano — 断路器用真空灭弧室产品页12 kV/630 A 灭弧室的结构说明（陶瓷外壳、铜铬触头、纵磁杯状结构）和主要技术参数。用于参数表、部件表和型号对照表。
- Shone — 断路器用真空灭弧室栏目页SVB 系列型号表（电压、电流、开断电流、外径、长度）和安装要求。用于参数表、型号对照表和装配一节。
- Shone — How To Test Vacuum Degrees in Vacuum Circuit Breakers（真空度检测方法）工频耐压法与磁控放电法的对比、判废压力，以及 X 射线、3 m 距离、机构锁定等试验安全要求。用于真空检测一节和真空度参数。
- Megger — VIDAR 真空灭弧室测试仪数据单（VIDAR_DS_en_V06，2022）泄漏机理、闪络阈值与管内压力的关系、交直流等效试验电压、10–60 kV 直流档和 0.3 mA 判据。用于真空检测一节和真空度参数。
- Węgierek 等（Lublin 理工大学）— 中压真空灭弧室压力传感器膜片的试验分析，Materials 2025, 18(24):5682引言中关于真空绝缘在约 1 Pa 以上急剧下降、可能持续燃弧的论述。用于真空度参数。
- 陕西华电（Huadian）— 真空灭弧室栏目页按用途分类的触头材料、外壳/导电/屏蔽/触头/波纹管各系统说明、安装与使用注意事项、直流耐压换极性方法。用于定义、部件表、机构配合、装配和真空检测各节。
