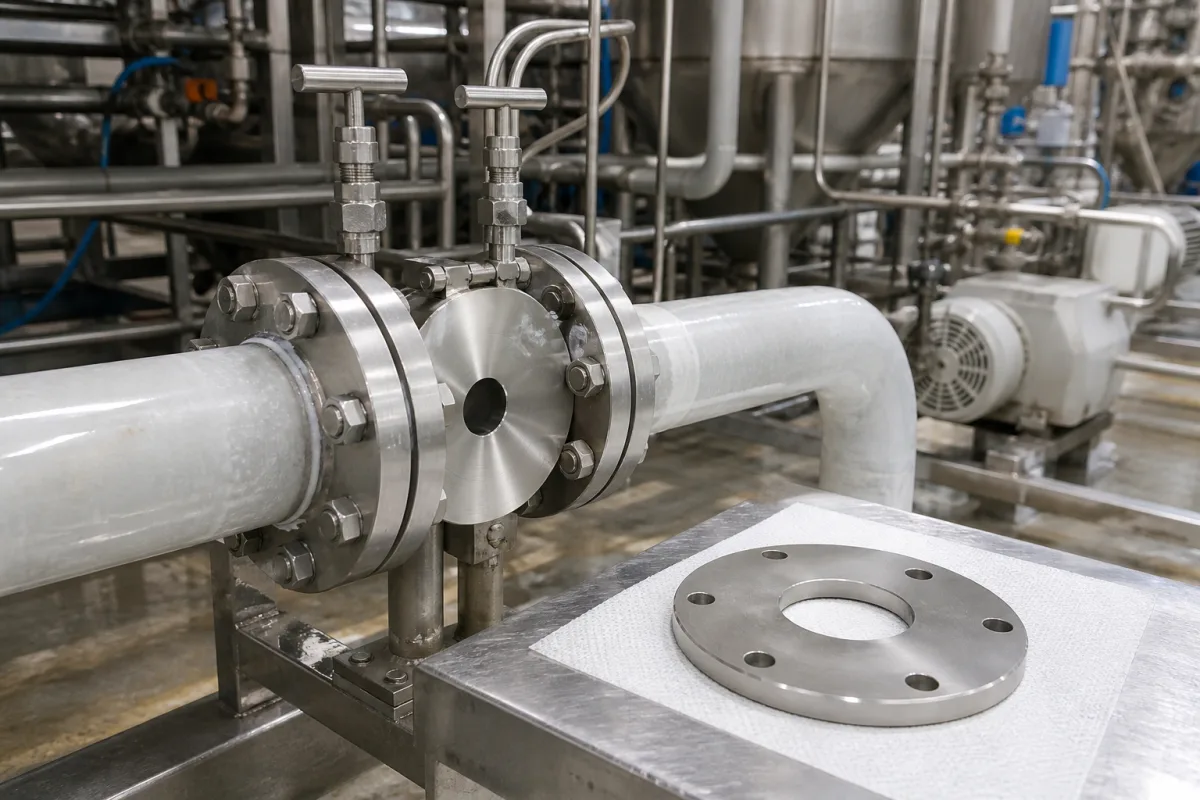

该孔板基于差压流量测量原理工作。当淀粉浆料通过精确尺寸的孔口时，流通面积减小，导致流速增加，同时产生相应的压力降。根据伯努利原理和连续性方程，流量与孔板两侧的压差的平方根成正比。通过选择适合所需流量范围的孔口直径，该孔板可调节体积流量，确保下游条件稳定。孔板的几何形状和表面光洁度旨在最大限度地减少湍流并保持精度。需要定期检查磨损或侵蚀情况，因为孔口直径的变化会影响流量校准。
| 参数 | 典型区间 | 选型说明与越界后果 |
|---|---|---|
| 孔径 | 10–100 毫米 | 用于流量校准的精密孔尺寸ISO 5167 |
| 板厚 | 3–12 毫米 | 结构完整性材料厚度ISO 5167 |
| 最大压力额定值 | 1.6–4.0 巴 | 最大工作压力容量 |
| 温度范围 | -20–120 摄氏度 | 工作温度限制 |
| 表面粗糙度 | 0.8–1.6 微米 | 用于流动特性的表面光洁度ISO 4287 |
| 流量系数 | 2.5–150 美制加仑/分钟/√磅力每平方英寸 | 标准化流量容量额定值ISA-75.01 |
| 材料牌号 | 316L | Corrosion resistantASTM A240 |
| 密封材料 | PTFE | Food gradeASTM D3294 |
| 连接方式 | Wafer | Other types availableISO 5752 |
| 结构长度 | 40–200 mm | Depends on sizeISO 5752 |
| 重量 | 0.5–15 kg | Approximate |
| 流量精度 | ±2 % | Of full scaleISO 5167 |
区间为行业参考值，供询价时圈定范围用，不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。
诱因 → 失效模式 → 工程缓解
| pressure: | 最高150 psi (10.3 bar) |
| flow rate: | 0.5 至 50 m³/h (2.2 至 220 gpm) |
| temperature: | 0°C 至 100°C (32°F 至 212°F) |
| slurry concentration: | 最高40%固体重量比 |
不是客户评论，也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。
这些分值是采购评估维度示例，不代表真实客户评分、具体国家买家反馈或实时询盘。
该孔板可选用316L不锈钢、淬硬工具钢或食品级聚丙烯。材料选择取决于应用的耐腐蚀性、耐磨性和食品安全要求。请与制造商核实适用性。
流量精度为满量程的±2%，符合ISO 5167。然而，实际精度取决于安装条件和正确校准。请与供应商确认您的具体设置。
孔口直径范围为10至100毫米。选择基于所需流量、允许压降和管道尺寸。使用流量系数（Cv），并咨询制造商或流量控制工程师进行正确选型。
是的，该孔板可由食品级聚丙烯或316L不锈钢制成，这些材料常用于食品加工。但是，请确保所有材料和密封材料（如PTFE）符合您的特定法规要求。请与制造商核实。
