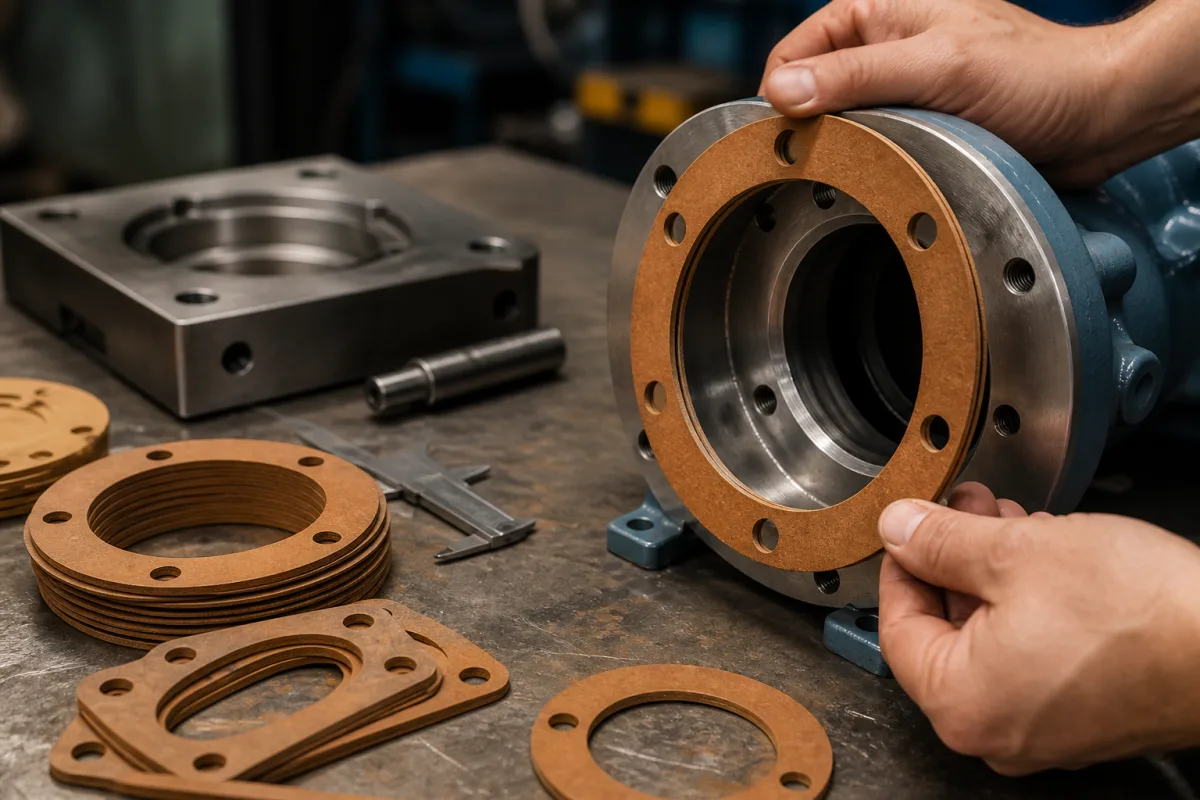

鞣制牛皮做成的静密封平垫
一片皮垫由什么组成
皮垫是单一材料零件，下面三项按皮革本体、后续上油和可选背衬来说明。公开的皮垫资料以单层皮革为主，织物背衬属于按图纸另加的结构。
左右滑动查看完整表格 →
| 部件 | 作用 | 材料与配置 |
|---|---|---|
| 皮革本体 | 承受螺栓或螺纹的压紧力，贴合两个配合面实现密封。RH Nuttall把名义6 mm厚的整张牛皮削到所需厚度后再冲切成形。[2] | 鞣制牛皮。McMaster-Carr在售的皮革垫片板为植鞣皮。[1][2] |
| 上油处理 | 皮革里的天然油脂会被反复接触的水洗掉，上油可以保持柔软、延长使用时间。RH Nuttall建议经常给皮件上油。[3] | 貂油或牛蹄油（RH Nuttall给出的两种油）。[3] |
| 皮层与背衬 | RH Nuttall的皮革一面带有皮层，另一面为削面；削面可以做成棕色或黑色，皮层一面可选黑、棕、蜂蜜色、做旧色、红、绿六种颜色。[2][3] | 通常就是皮革自身的皮层。需要织物或纤维背衬增加尺寸稳定性时，在图纸上注明背衬材料和粘合方式。 |
订一批皮垫要写清的十二项
能找到公开数值的只有厚度、板幅、压力、温度和适用介质，取自McMaster-Carr的皮革垫片板和RH Nuttall的皮垫产品页；其余几项属于皮革材料性能，按图纸和供货方的材料质保书约定。
左右滑动查看完整表格 →
| 参数 | 资料与范围 | 选型含义 |
|---|---|---|
| 内径 | 按管接头通孔或法兰内孔的图纸尺寸定。BSP管螺纹接头用皮垫，RH Nuttall有1、2、3英寸规格。[2] | 内孔偏小会伸进流道，偏大则压紧面变窄；带螺栓孔和槽口的异形垫按图纸开模。[2] |
| 外径 | 按接头端面或盖板外形定。整张垫片板可自行剪裁，McMaster-Carr的板幅为12×12英寸、24×24英寸和约36×84英寸（约305×305 mm、610×610 mm、914×2134 mm）。[1] | 外径大于板幅宽度的大法兰垫，要先和供货方确定能否整张切出。 |
| 厚度 | McMaster-Carr皮革垫片板有5/64、1/8、3/16英寸三种（约2.0、3.2、4.8 mm）[1]；RH Nuttall皮垫有1、2、3、4、5 mm，由名义6 mm厚的整皮削出，BSP皮垫圈有3 mm和5 mm两种。[2][3] | 厚度来自削皮或剖层，同一批垫片的厚度偏差和哪一面是削面都会影响压紧后的密封。 |
| 工作温度 | McMaster-Carr植鞣皮革垫片板：0至150 °F（约-18至66 °C）。[1] | 约66 °C的上限适合常温水和低温油路；热水管路按实际水温对照这一上限选材。 |
| 最高压力 | McMaster-Carr植鞣皮革垫片板：最高500 psi（约34.5 bar）。[1] | 目录只给出一个压力值和一个温度范围，两者能否同时达到、在多大螺栓载荷下测得，要在订货时向供货方问清。 |
| 抗拉强度 | 按供货方皮革材料质保书上的实测值和测试方法约定。 | 对冲切后带细窄边的异形垫有意义，窄边处容易在安装时撕裂。 |
| 硬度 | 按双方确认的样品和测试方法约定；可先用供货方提供的免费样件在设备上试装。[2] | 皮革软硬与鞣制方式、上油程度和含水量有关，同一批次保持一致更重要。 |
| 压缩永久变形 | 按接头类型约定：需要反复拆装的盖板，可要求供货方给出压缩后回弹的试验数据。 | 回弹差的皮垫拆开后一般整片更换。 |
| 密度 | 按皮革材料质保书约定。 | 密度与鞣制和填充有关，可用于判断批次之间材料是否一致。 |
| 吸水率 | 需要量化时可按ASTM D1815：在23 °C ± 2 °C下静态浸水测定皮革吸水量；方法适用于各类皮革，特别适合植鞣底革，蓝湿革除外。[4] | 皮垫在接头里静止受压，静态浸水试验与使用状态接近；ASTM说明该结果反映静态条件，弯折状态下的吸水另当别论。[4] |
| 耐介质 | McMaster-Carr植鞣皮革垫片板列出可耐水、油、盐、油脂和洗涤剂。[1] | 下单时写明接头里的具体介质；超出上述介质的溶剂、酸碱溶液按供货方的书面答复决定。 |
| 配合面粗糙度 | 按设备配合面的加工图纸确定；皮垫以削面作为密封面贴向金属面。[2] | 皮革可以填补轻微的加工痕迹，深划伤和变形的盖板要先修复配合面。 |
一张植鞣皮革垫片板的公开额定值
McMaster-Carr把植鞣皮革垫片板归为防水、耐油的垫片材料，可以用剪刀裁剪。表中数值来自同一产品页，括号内为换算值。[1]
同一页面的筛选栏把压力写成500至699 psi一档，产品表里写500 psi，比较不同来源时以产品表为准。[1]
左右滑动查看完整表格 →
从6 mm整皮削出不同厚度，削面朝向密封面
RH Nuttall采购名义6 mm厚的整张牛皮，在厂内削成1至5 mm；削皮只做一面，削出的干净面就是密封面。该厂还有剖层设备，可以做其他厚度。[2][3]
外形从普通圆环到带孔、带槽的异形垫都可按图纸开刀模；冲切时可在刀模里加文字或标志压印，批量订货前可先寄样件试装。[2]
订货时把下面这些一次写进询价单：接头类型（BSP管接头、泵盖、油底壳盖或螺栓法兰）和图纸；介质、最高压力和温度，并请供货方说明压力和温度能否同时达到；鞣制方式和是否预先上油；成品厚度及公差、哪一面是削面；需要时按ASTM D1815的吸水率报告；样件数量和批量。[1][2][4]
长期接触水的接头：皮垫为什么耐用，怎样保养
牛皮鞣制后再受潮也不会腐烂，这是皮垫用在水管接头上的主要原因。RH Nuttall的皮垫圈产品页把水管密封列在用途首位。[3]
反复接触水会洗掉皮革里的天然油脂，皮垫随之变硬、失去弹性。RH Nuttall建议经常用貂油或牛蹄油给皮件上油，以保持柔软并延长寿命。[3] 拆检时发现皮垫发硬、开裂或压痕处已经变薄，就换新垫。
资料来源与适用范围
核对日期：2026-10-17。压力、温度和板材规格来自McMaster-Carr在售的植鞣皮革垫片板，厚度、削面与保养做法来自英国垫片厂RH Nuttall的产品页，吸水率方法取自ASTM D1815的标准范围说明。
- McMaster-Carr：Water- and Oil-Resistant Leather Gasket Sheets（植鞣皮革垫片板）产品表中的最高压力500 psi、温度0至150 °F、厚度5/64、1/8、3/16英寸、三种板幅、耐受介质和植鞣说明；筛选栏的500至699 psi一档。用于额定值表、厚度、温度、压力和耐介质参数。
- RH Nuttall：Leather Gaskets（皮垫与BSP皮垫）名义6 mm整皮削成1至5 mm、单面削皮作为密封面、两面颜色、1、2、3英寸BSP皮垫、按图纸开模、压印和免费样件。用于部件、厚度、削面和定制说明。
- RH Nuttall：Leather（皮条、皮板、皮垫圈）2至6 mm厚度、BSP皮垫圈3 mm和5 mm、皮层一面、剖层设备、鞣制皮革受潮不腐烂、用貂油或牛蹄油上油，以及水管、液压系统等用途。用于定义、原理和水路使用一节。
- ASTM D1815-00(2025) 植鞣皮革吸水率（静态）试验方法，范围与意义第1.1条范围（23 °C ± 2 °C静态浸水、适用各类皮革、特别适合植鞣底革、蓝湿革除外）和第5.1条意义（结果反映静态条件）。用于吸水率参数。
