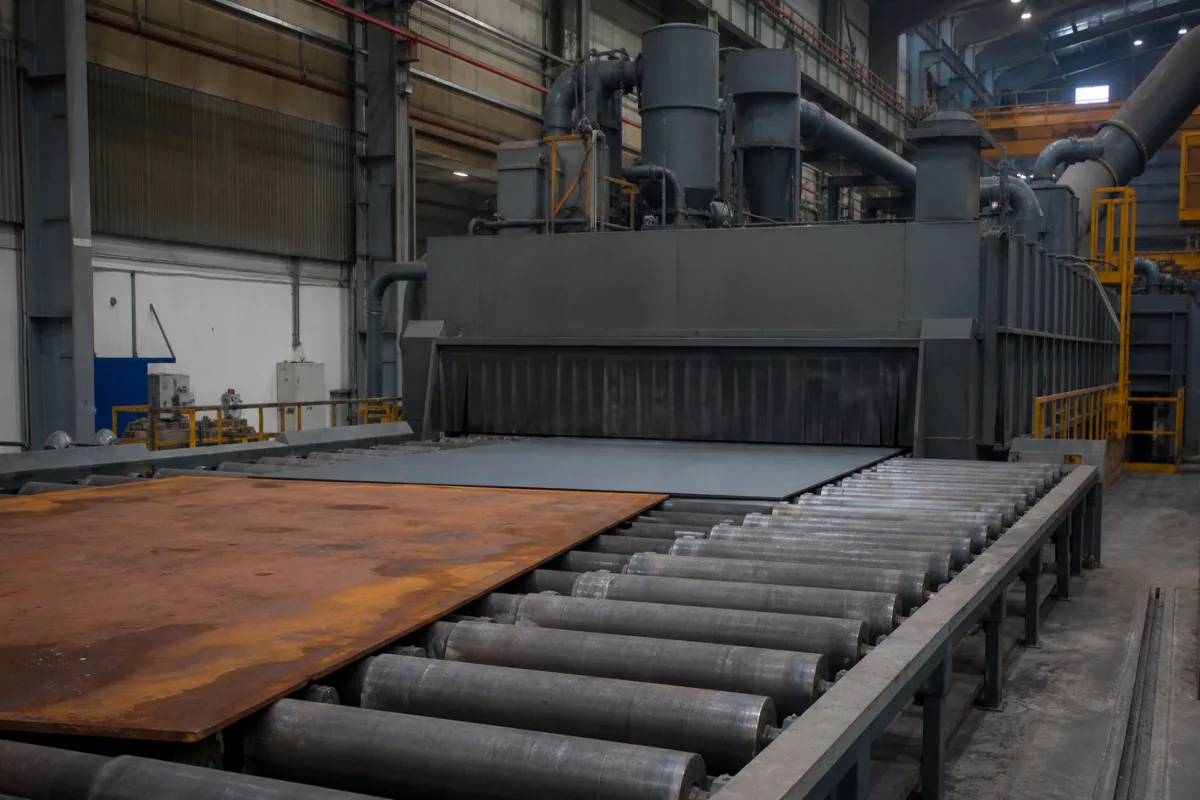

船体钢板抛丸清理机

基于 CNFX 目录中多个工厂资料的聚合洞察,船体钢板抛丸清理机 在 船舶制造 行业中通常会围绕 最大板宽 到 处理速度 进行能力评估。

技术定义与核心装配

一个典型的 船体钢板抛丸清理机 通常集成 离心轮组件 与 磨料回收系统。CNFX 上列出的制造商通常强调 高碳钢 结构,以支持稳定的生产应用。

通过磨料喷射对船体钢板进行表面处理的工业设备

技术定义

一种用于造船业的专用工业设备,用于在装配前对钢板进行清洁和预处理。它能清除船体钢板上的轧制氧化皮、铁锈和污染物,以确保涂层附着力并防止腐蚀。该设备使用离心轮高速抛射磨料介质冲击钢板表面。此过程可形成锚纹轮廓,提高涂层耐久性,并满足船厂表面处理标准。

工作原理

离心轮加速磨料介质(钢丸/钢砂)冲击钢板表面,以去除污染物并形成表面轮廓。

技术参数

最大板宽
可加工钢板的最大宽度毫米
处理速度
板材通过机器的移动速度米/分钟
磨料流量
运行期间磨料介质消耗速率千克/分钟
电机功率
所有驱动电机的总装机功率千瓦
表面轮廓深度
处理钢材上实现的锚固轮廓深度微米
集尘量
集成式集尘系统的空气流量容量立方米/小时

主要材料

高碳钢 耐磨钢板 淬火钢部件

组件 / BOM

加速并将磨料介质导向板材表面
材料: 高铬铸铁
将可重复使用的磨料与碎屑分离并返回至料斗
材料: 耐磨钢
将钢板输送通过喷砂室
材料: 硬化钢辊
清除工作区域的空气中的粉尘和颗粒物
材料: 镀锌钢外壳
用于机器操作和参数设置的人机界面
材料: 不锈钢外壳

FMEA · 风险与缓解

诱因 → 失效模式 → 工程缓解

磨料含水量超过质量0.5% 运行15分钟内喷嘴堵塞 集成露点监测为-40°C的干燥剂干燥器
再循环系统不平衡导致15%磨料浓度梯度 钢板宽度上表面轮廓不均匀,Ra值变化达50微米 采用120 RPM恒定转速的涡轮式磨料混合器,并配备实时密度监测

工程推理

运行范围
范围
0.6-0.8 MPa(6-8 bar)磨料压力,15-25米/分钟输送机速度,0.3-0.5毫米磨料颗粒尺寸
失效边界
磨料压力超过1.2 MPa导致抛丸轮轴承抱死,输送机速度低于10米/分钟导致覆盖不完全,颗粒尺寸大于0.8毫米导致表面点蚀
磨料-抛丸轮界面处的赫兹接触应力超过2.8 GPa导致轴承滚道剥落,35米/秒的湍流空气导致磨料颗粒反弹,使冲击能量降低40%
制造语境
船体钢板抛丸清理机 在 船舶制造 中会按材料、工艺窗口和检验要求共同评估。

别名与俗称

ship plate shot blaster marine steel abrasive blasting machine hull plate surface preparation machine

行业别名与关键词

该产品在 CNFX 数据库中的搜索词、别名和技术称呼。

应用匹配与尺寸矩阵

运行限制
pressure:0.6-0.8 MPa(抛射压力范围)
flow rate:15-25 立方米/分钟(磨料流量)
temperature:5°C 至 40°C(工作环境温度)
兼容性
钢砂(G25-G40)钢丸(S330-S550)氧化铝砂(16-36目)
不适用:高湿度环境(>85% 相对湿度),因会导致磨料结块和腐蚀风险
选型所需数据
  • 最大钢板尺寸(宽 × 长 × 厚)
  • 要求的表面处理标准(例如,SA 2.5, SA 3)
  • 生产吞吐量(钢板/小时 或 平方米/小时)

可靠性与工程风险分析

失效模式与根因
磨料介质劣化与污染
原因:钢丸/钢砂的重复使用导致碎裂、粉尘积聚和动能损失,从而降低清洁效率并增加叶轮、衬板等内部部件的磨损。
抛丸轮/叶轮不平衡或轴承故障
原因:高转速(通常为2000-4000 RPM)结合磨料颗粒冲击导致不均匀磨损、疲劳或污染物侵入,从而引发振动、过热和灾难性机械故障。
维护信号
  • 抛丸轮外壳出现异常振动或刺耳的研磨噪音,表明叶轮不平衡、轴承磨损或衬板故障。
  • 密封件或接缝处可见粉尘泄漏,或清洁速率/质量显著下降,表明介质劣化、喷嘴堵塞或气压损失。
工程建议
  • 实施严格的介质管理:定期筛分和补充磨料以保持最佳尺寸/硬度,并使用湿度受控的存储以防止结块和腐蚀。
  • 安排预测性维护:对抛丸轮和轴承进行振动分析和热成像监测,并结合定期检查/更换耐磨衬板和密封件,以防止计划外停机。

合规与制造标准

参考标准
ISO 8501-1:2007(钢材基材表面处理标准)ASTM E165/E165M-23(液体渗透检测标准规程)CE机械指令 2006/42/EC(机械安全要求)
制造精度
  • 抛丸喷嘴对准:+/-0.5°角度公差
  • 回收系统效率:最低95%磨料回收率
质量检验
  • 压力容器部件的无损检测(NDT)
  • 磨料颗粒粒度分布分析

生产该产品的制造商

具备该产品生产能力的中国制造商与相关工厂资料。

制造商列表用于前期研究和供应商能力理解,不代表认证、排名或交易担保。

采购评估维度

不是客户评论,也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。

技术文档
4/5
制造能力
4/5
可检验性
5/5
供应商透明度
3/5

这些分值是采购评估维度示例,不代表真实客户评分、具体国家买家反馈或实时询盘。

常见问题

这台船体钢板抛丸清理机采用什么材料制造?

该设备采用高碳钢、耐磨钢板和淬火钢部件制造,以承受造船表面处理苛刻的工作条件。

处理船体钢板的关键规格参数有哪些?

关键规格包括磨料流量(千克/分钟)、除尘能力(立方米/小时)、最大钢板宽度(毫米)、电机功率(千瓦)、处理速度(米/分钟)以及用于确保船体处理一致性的表面轮廓深度(微米)。

这台设备中的磨料回收系统如何工作?

集成的磨料回收系统通过离心分离和过滤,收集、清洁并回收磨料介质,从而降低材料成本并确保高效的抛丸作业。
