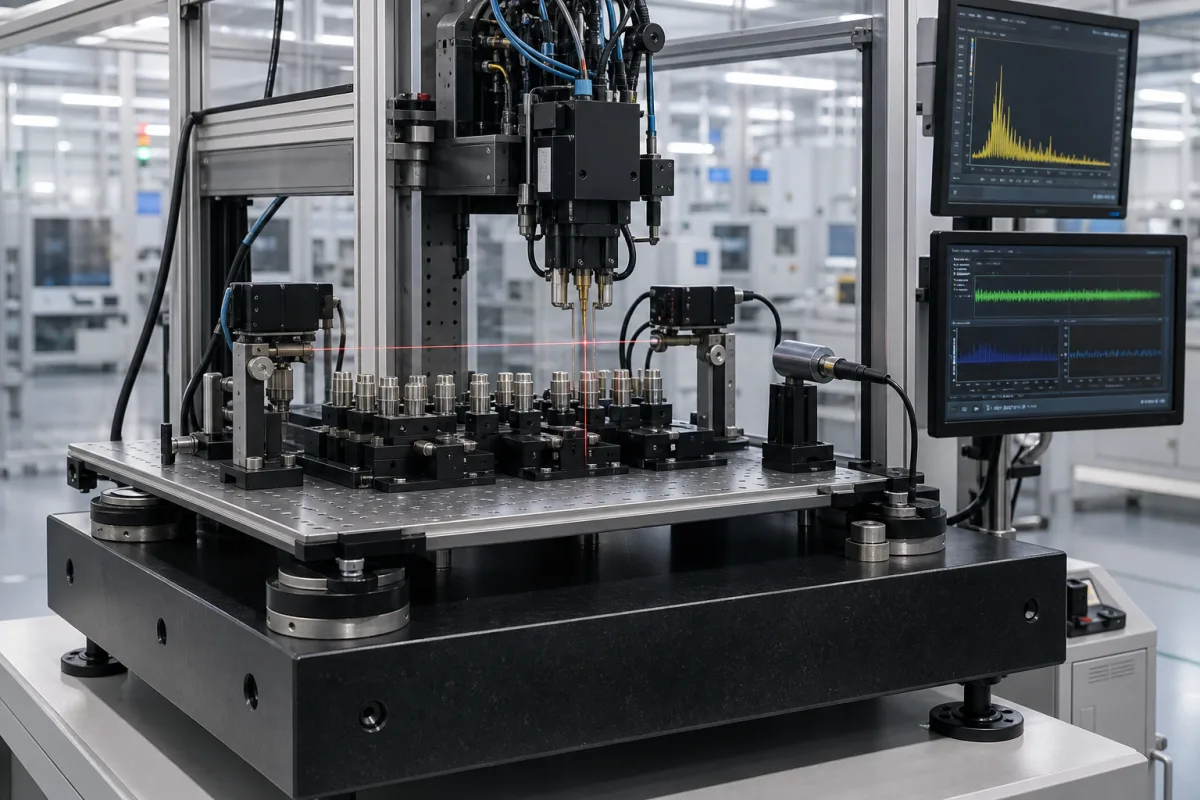

测马达自身的输出，和给马达施加耐久振动，是不同任务
五个功能环节，夹具和电源同样属于测量条件
这张功能结构表用于理解测试站，不是某品牌的制造料号BOM。接触传感器与激光测振是不同方案，不能同时假定标配；显示、控制、采集和自动分选也可能分属不同硬件与软件。[1][2][3]
左右滑动查看完整表格 →
| 部件 | 作用 | 材料与配置 |
|---|---|---|
| 电机夹具与测试载体 | 定位被测马达并建立规定的机械负载、支承与传振路径。PMD采用已知质量的金属测试载体；不同质量会改变同一激振力下的加速度。[4] | 金属材质、质量和安装结构按具体治具文件；不能默认全为不锈钢。传感器、紧固件与马达是否计入测试质量，须与选用的参考方法一致。[1][4] |
| 振动传感器／光学测量头 | 接触式加速度计读取载体振动，或用激光测振读取目标面运动。传感器量程、测量方向、带宽、安装和信号调理需相配；信号过载会影响结果。[1][3][4] | 可以是不同类型的传感结构，不统一规定压电晶体。PMD快速演示用电容式加速度计，Polytec方案为光学测量；前者仅为粗略演示，不作为工业整站精度证明。[1][3] |
| 控制、采集与判定模块 | 协调驱动和采样，保存测量条件，再按约定指标给出判断。Polytec将IVS-500测量信号与SonicTC QuickCheck软件分别介绍，PC／PLC连接不意味着任意模块直接兼容。[2][3] | 可能为控制板、采集硬件、工业计算机及软件组合。按整站电路与接口文件确认处理器、板卡、通道和同步方式；控制模块必须匹配被测对象、信号及执行动作。 |
| 数据显示与结果记录 | 显示波形、频谱或数值，关联马达批次、夹具、驱动及判定版本。PMD区分规格限值与典型性能，报告也应保留这个区别；显示曲线不等于每项已通过验收。[5] | 显示终端可能独立于测量头和控制器；屏幕类型、尺寸、工控机和数据接口依整站配置，不把LCD名称当默认随货配置。[2][3] |
| 被测马达供电／驱动单元 | 向马达施加与其型号相符的电压或驱动波形，并配合采集状态。Vybronics VC1030Q002F规格的测量电源为稳压直流2.0V；这是该马达测试条件，不是整站市电输入。[6] | 电源、驱动电路、接触端子和保护需随被测马达定义。不能仅凭直流电源额定范围推定适合所有振动执行器，也不把普通驱动板当全部测试系统。[1][6] |
把被测件条件与检测站能力放在不同栏核对
检测站需按被测件和测试方案配置。下表的VC1030Q002F数值是特定马达的测定条件，IVS-500信息是测量头系列能力；整站节拍、供电、安装与防护须由完整设备技术文件和实际验收确认，三者不能互相借用。
左右滑动查看完整表格 →
| 参数 | 资料与范围 | 选型含义 |
|---|---|---|
| 产线测试吞吐量 | 由完整测试序列、装卸及工位配置共同决定 | 先列上料／定位、通电稳定、采集、计算、分选及重测动作，再用实际工件验证产出。原厂测振资料仅说明可用于自动产线，不给本类整站统一件／小时保证；不能用传感器带宽推算生产节拍。[2][3] |
| 频率测量与误差 | 区分马达输出频率、测量带宽与频率示值误差 | IVS-500当前页列最高100kHz的应用覆盖，这是系列测量带宽能力，不是马达频率或频率准确度。需指定对应传感、采集及分析配置后验证目标频段，不能用一个百分数概括全系统。[7] |
| 声学噪声测量条件 | VC1030Q002F示例：50dB(A) Max；背景28dB(A) Max | 这是马达在额定电压下、图示100mm位置的机械噪声条件，不代表测试仪本身的测量范围。声级还需绑定计权、距离及支承；结构振动信号不能直接替代麦克风声压值。[6][2][8] |
| 整站输入电源 | 控制、采集、驱动与辅助机构分别核供电 | 马达的低压测试电源与整站交流输入不是同一个回路。需由整站接线／负载清单确定电压、频率及容量；所引马达规格不能证明整套设备的市电输入额定。[1][6] |
| 被测件测试电压 | VC1030Q002F：测量用2.0V DC；使用电压1.7～2.3V DC | 仅用于说明同一型号的测量条件与允许使用范围不同。按被测马达规格设置电源、驱动及采样，不把可调电源的最大输出当马达可承受电压。[6] |
| 振动量与测量误差 | VC1030Q002F：100g测试载体下列0.5G（AVG.） | 这是该马达、该装夹和供电条件下的振动量，不是检测仪误差；原文AVG.不擅自改为RMS或峰值。需同时写明加速度／速度／位移、轴向、统计方式及频带。[6][4] |
| 分辨率与量纲 | 加速度、速度和位移分别报告，不能共用mm/s作单位 | IVS-500提供速度、位移、加速度输出选择，但具体量程与选件仍需匹配。小数位数不表示整链准确度；积分／微分或频带处理后的结果也应注明方法。[3][7][9] |
| 测试环境温度 | VC1030Q002F测定条件：25±3°C | 这是马达性能测定环境，不是测试站工作温度额定，也不等于马达使用或耐久试验温度。比较复测结果时记录环境和热状态，整站各部件允许环境另由其文件限定。[6] |
| 测试环境湿度 | VC1030Q002F测定条件：65±10% RH | 该条件与同规格中的马达使用／保存条件不同，不能拼成整站通用湿度范围。需要环境或湿热耐久试验时，另定义试验装置与样本前后复测条件。[6] |
| 整站防护与测头保护 | 区分测头、光学窗口、电柜及整站边界 | Polytec列保护窗、吹扫及气动遮光附件，用于降低灰尘／油雾对光学部位的影响；有这些选件不等于整站获得某个IP等级，更不能推定可浸液测试。[3][7] |
| 整机与测试载体质量 | 整站质量另核；测试载体质量是性能测量条件 | PMD按不同强度马达使用不同质量载体，并把典型振动量归一到100g作比较。不能把载体质量、归一化参考质量和整站运输质量混为一项，也不能从金属框架推定整机重量。[4][5] |
| 工位尺寸与操作空间 | 区分被测件包络、夹具行程、测量距离与整站占地 | IVS-500系列当前页列可至3m工作距离，属于光学测量布置能力，不是设备外形。整站还需为上下料、线缆、光路、分选和维护留空间；以总装布置图核尺寸。[7][3] |
先固定测试质量和支承，再比较振动强弱
PMD说明，把马达固定到已知质量的金属测试载体，并在载体上用加速度计读取G值；较强马达可能使传感器过载，改变载体质量可减小加速度，但不同质量下的原始结果不能直接横比。其100g归一化值用于比较典型性能，典型曲线本身仍可能使用未归一化读数。[4]
Vybronics VC1030Q002F规格A/1在机械性能项列100g测试载体、PV-90B、VM-83、输入2.0V及0.5G（AVG.）。这些条件一起构成该测量实例；不能只摘下0.5G变成所有情趣用品马达的验收值，也不能凭VM-83仪器型号认定当前采购整站已达到同一结果。[6]
确认裸马达、带偏心块组件、封装组件或最终外壳中的装配体属于哪一个测试状态。PMD快速方法也提醒，共同安装与支承影响结果，但该文明确仅为粗略演示。它能解释装夹为什么重要，不能据此把演示电路或临时悬挂材料直接当量产检具。[1]
空气声压、结构振动和电气状态分别判定
Polytec的激光方法检测结构振动，适合对电机等部件做频率／阶次特征分析；它能减少空气背景噪声对声学质量分类的干扰，但不会因此直接产生等价的dB(A)声压值。若订单要求听得到的噪声限值，需要对应的声学测量方法。[2][3]
左右滑动查看完整表格 →
重复装夹、异常样本和分选记录，要跟着判定版本一起交付
把被测型号、载体及工装版本、测点／方向、驱动条件、采样设置、分析频带、统计量和阈值一起写入测试方案。用可追溯的代表样本检查重复装夹、边界样本与已知异常能否得到一致判断；保存数值与条件，再保存合格标记，不能只留下一个绿灯结果。Polytec的测量头与判定软件是分开的功能环节，软件配置也属于需管理的测试条件。[2][3]
异响、波形变化或摆动值得复核，但先区分被测马达、夹具／支承、接触／供电和采集链。PMD明确指出传感器削顶会造成错误读数；同样不能把不良判定直接翻译成确定的机械失效。清理、更换检具或测量件后，应检查原测量条件是否恢复，而不是擅自给封装马达加油或改变限值来消除报警。[4][6]
IEC 61672-1:2013公开范围为声级计性能与类别，并不自动给这套设备一个噪声量程。IEC 60034-14:2018的公开适用范围包含轴高56mm及以上等条件，不能因被测物叫“电机”就套到微型振动马达。ISO 20816-1公开摘要为机器振动测量和评价一般指南，也不能单独证明某套测试站的振幅误差。这里未依据付费条款给出认证、通用合格线或耐久循环。[8][10][9]
资料来源与适用范围
核对日期：2026-10-14。先明确被测件及装夹状态，再选测量链和判定方式。马达指标、测量头能力和整站验收分别使用；技术实例不构成整套测试站的额定、认证或厂家供货证明。
- Precision Microdrives：Measuring Vibration Strength — A Quick Method驱动、测量、显示及共同安装／支承影响；原文明确为快速粗略演示，不用于证明工业整站精度或默认推荐演示电路。
- Polytec：Actuators and drives，产线声振质量检查电机等部件的结构振动与频率／阶次分析，以及测量头和判定软件的分工；不把结构信号换称空气声压或普遍失效诊断。
- Polytec IVS-500产品目录，2022/04八页目录中的光学原理、测量量输出、采集／PC或PLC集成与保护附件；不是完整电机测试站的额定表，不代具体配置数据表。
- Precision Microdrives：Using Normalised Vibration Amplitudes载体质量、加速度计过载、原始与100g归一化典型振动量；归一化是该厂比较方法，不当通用产品验收标准。
- Precision Microdrives：Precision Microdrives and Haptic Feedback规格限值与典型特性、装夹质量及应用范围；是马达测试背景，不是完整测试站的供货或性能证明。
- Vybronics VC1030Q002F原厂规格，A/1，2020-07-01印刷3～5页测定环境、电气／机械指标及振动／声学测试图；为被测马达规格，不是整站额定。耐久试验与中英／图文差异需按当前签认技术文件澄清，不能拼接为通用操作方法。
- Polytec IVS-500当前型号页系列覆盖频段、工作距离、输出类型及附件；具体选件与量程不能由系列最高值推定。
- IEC 61672-1:2013：声级计规范公开摘要声级计性能、计权与类别的适用范围；付费全文未读，不宣称本测试站合规。
- ISO 20816-1:2016：机器振动测量与评价一般指南，公开摘要测量量与方法需定义、机器振动评价范围；页面列ISO10816-1前版已撤销，未读取付费限值，不据一般指南承诺测试仪误差。
- IEC 60034-14:2018：特定旋转电机的振动测试范围公开摘要含轴高56mm及以上、脱开负载等条件；不因名称相同推定微型振动马达适用，未读取付费试验限值。
