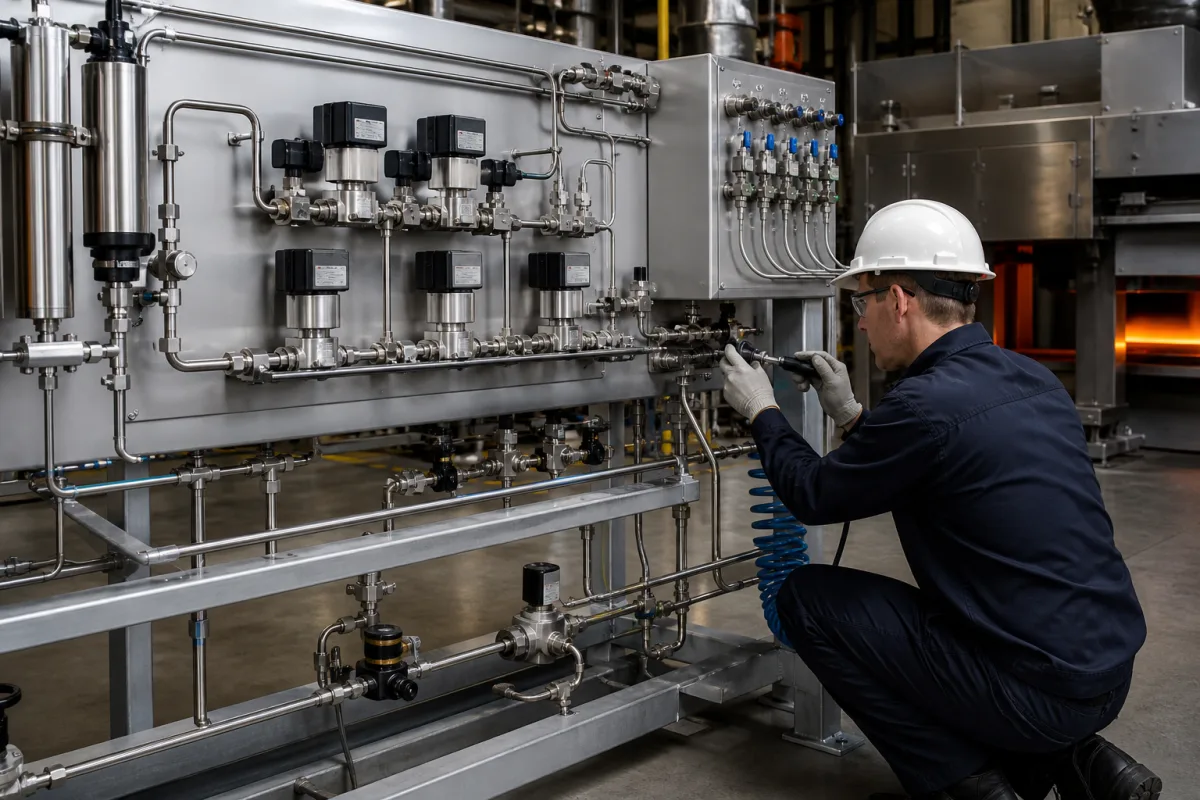

系统从气源接收气体，通常压力为2–10 bar。减压阀将压力降至所需的注入水平（1–3 bar）。流量计/控制器在50–500 L/min范围内测量并调节体积流量。阀门（气动或电动）调节每个注入点的流量。气体通过旋转脱气机或喷枪等喷射器送入熔融金属熔池。控制可以是手动或通过PLC自动化，使用模拟（4–20 mA）或数字（Modbus RTU、Profibus DP）接口。系统确保精确的气体分布，以促进氢和夹杂物的去除。
| 参数 | 典型区间 | 选型说明与越界后果 |
|---|---|---|
| 最大流量 | 50–500 升/分钟 | 最大可控气体流量 |
| 工作压力 | 2–10 bar | 来自气源的入口压力；出口压力调节至1–3 bar以进行喷射。 |
| 气体类型兼容性 | Ar, N2, Cl2 (optional) | 如果使用干燥氯气，材料必须兼容；氯气密封件需采用PTFE。 |
| 喷射点数量 | 1–4 点 | 取决于钢包尺寸和脱气方法（喷枪或旋转法）。 |
| 控制阀类型 | Pneumatic or electric actuated | 电动阀精度高；气动阀成本敏感。 |
| 流量计精度 | ±0.5–1.0 读数的 % | 对于孔板流量计；热式质量流量计有不同的标准。ISO 5167 |
| 压力调节器精度 | ±0.5–1.0 设定点的 % | 高精度调节器的典型值。 |
| 响应时间 | 1–5 s | 阶跃变化后达到设定值90%所需的时间。 |
| 结构材料 | 316L SS, PTFE, EPDM, brass (for non-corrosive gases) | 湿部件采用316L；密封件采用PTFE；如不使用氯气，接头可采用黄铜。ASTM A312, ASTM D2000 |
| 连接尺寸 | 1/4–1 英寸 | NPT螺纹；尺寸取决于流量。ANSI B1.20.1 |
| 工作温度范围 | -10–+60 °C | 控制柜的环境温度；工艺气体温度可能更高。 |
| 工作周期 | Continuous | 设计用于钢厂24/7连续运行。 |
| 使用寿命 | 10–15 年 | 在定期维护下；密封件可能需要每2–3年更换一次。 |
| 电源 | 230 VAC, 50 Hz or 24 VDC | 用于控制系统和执行器。IEC 60038 |
| 控制接口 | 4–20 mA, Modbus RTU, Profibus DP | 模拟和数字通信选项。IEC 61158 |
| 防护等级 | IP54 (dry areas), IP65 (washdown) | 用于控制柜和现场设备。IEC 60529 |
| 环境温度 | -10–+60 °C | 超出此范围：低于-10°C：密封件可能变脆；高于+60°C：电子元件可能过热，导致控制失效。 |
| 入口气体压力 | 2–10 bar | 超出此范围：低于2 bar：流量不足；高于10 bar：存在过压损坏调节器和流量计的风险。 |
| 气体纯度 | ≥99.99% for Ar, ≥99.9% for N2 | 超出此范围：杂质可能堵塞孔口并影响脱气效率；水分可能导致腐蚀。 |
| 流量 | 50–500 L/min | 超出此范围：低于50 L/min：气体覆盖不足；高于500 L/min：可能导致过度湍流和金属飞溅。 |
| 控制精度 | ±0.5–1.0% of set point | 超出此范围：精度变差导致脱气不一致，影响金属质量。 |
区间为行业参考值，供询价时圈定范围用，不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。
诱因 → 失效模式 → 工程缓解
| pressure: | 最高工作压力可达10 bar (145 psi) |
| flow rate: | 可调范围：0.5 至 50 Nm³/h（标准立方米每小时） |
| temperature: | 环境温度至150°C (302°F) - 熔融金属脱气应用的典型工作范围 |
| slurry concentration: | 不适用 - 系统仅设计用于清洁气流 |
不是客户评论，也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。
这些分值是采购评估维度示例，不代表真实客户评分、具体国家买家反馈或实时询盘。
该系统兼容氩气（Ar）、氮气（N2），可选氯气（Cl2）。对于氯气，材料必须兼容，建议使用PTFE密封件。请核实气体纯度要求：氩气≥99.99%，氮气≥99.9%。
最大可控流量通常为50–500 L/min，具体取决于钢包尺寸和脱气方法。流量过低可能导致气体覆盖不足，过高则可能引起过度湍流和金属飞溅。
系统可通过模拟信号（4–20 mA）或数字协议（如Modbus RTU和Profibus DP）进行控制，符合IEC 61158。这允许与基于PLC的自动化系统集成。
需要定期维护以确保精度和寿命。密封件可能需要每2–3年更换一次。在适当维护下，使用寿命通常为10–15年。定期检查泄漏、校准流量计并检查阀门。
