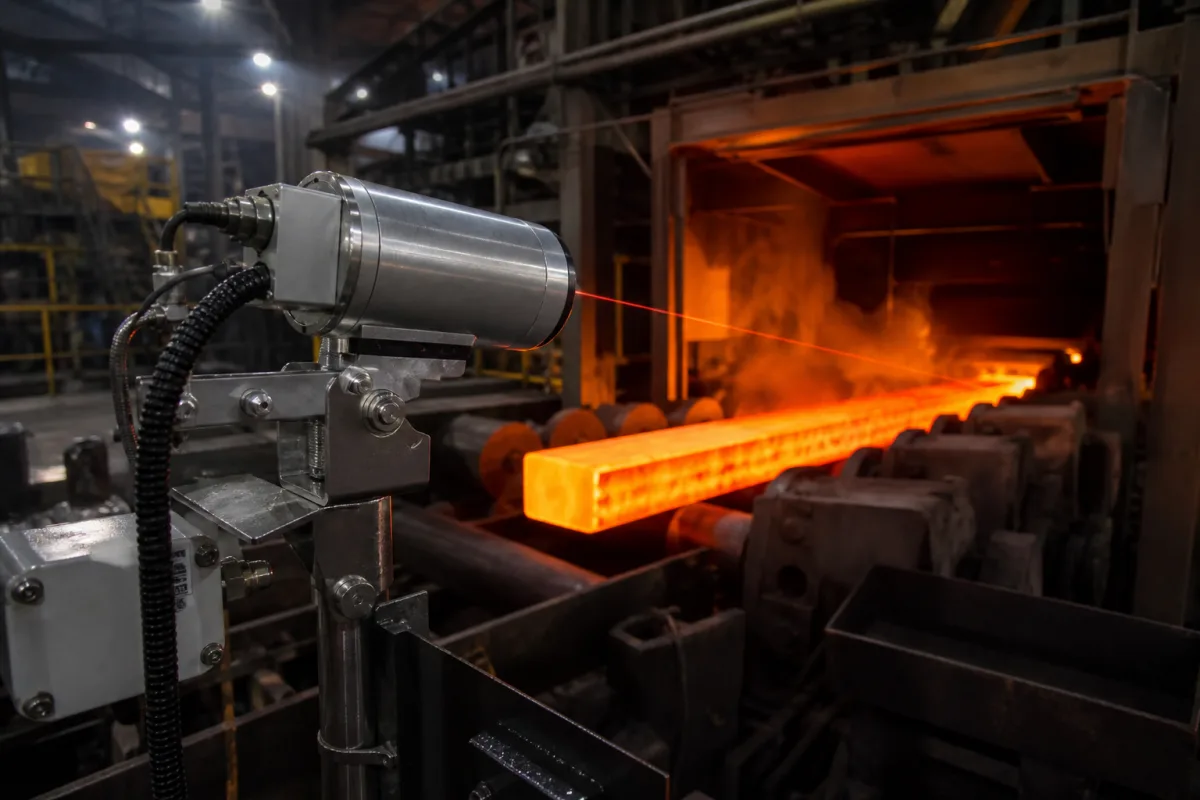

在线红外测温仪测的是表面辐射温度
透镜、探测器、处理电路、外壳和吹扫口
下表按测温头拆分。窗口、冷却套和吹扫环常作为附件单独订货，Micro-Epsilon 的 CT 系列附件清单就把它们列为独立料号。[4]
左右滑动查看完整表格 →
| 部件 | 作用 | 材料与配置 |
|---|---|---|
| 光学透镜与保护窗 | 收集目标辐射并聚焦到探测器，决定 D:S（测量距离与光斑直径之比），D:S 越大光学分辨率越高。[3] 隔着炉壁或容器测量时，窗口的透射波段要与测温仪的光谱范围对上。[3] | 按波长选：Micro-Epsilon 资料列出 Al₂O₃ 适用 1–4 µm、窗口最高 1800 °C，SiO₂ 适用 1–2.5 µm、最高 900 °C；8–14 µm 低温测量用锗、AMTIR 或硒化锌。[3] |
| 红外探测器 | 把红外辐射转换成电信号。单色型一个探测器；双色型两个探测器分别工作在两个波长、看同一目标。[2] 量子探测器响应在纳秒到微秒级，热探测器（如热电堆）较慢。[3] | 热电堆等热探测器，或光电（量子）探测器；具体类型随型号的光谱范围而定。[3] |
| 信号处理与输出电路 | 放大和数字化探测器信号，扣除背景辐射，做线性化，按设定的发射率（双色型还有斜率/E-slope）算出温度，并提供峰值保持、平均等处理功能和模拟/数字输出。[3] [4] [2] | 放大器、模数转换器和微处理器组成的电子单元。[3] 有的型号测温头与控制器分体，Micro-Epsilon CTM3 为小型测温头加独立控制器，两部分环境温度分开标注。[4] |
| 防护外壳与冷却套 | 保护光学和电子元件，抵御高温、粉尘和水汽；环境温度超出本体额定值时加风冷或水冷套。迪凯 DIT 双色测温仪本体环境温度 0–70 ℃，加风冷可到 120 ℃，加水冷可到 175 ℃。[6] | 按型号：迪凯 DIT 为铝外壳 [6]，Micro-Epsilon CT 系列另有不锈钢或阳极氧化铝的厚壁防护外壳附件。[4] |
| 吹扫空气接口（吹扫环） | 装在光学前端，用压缩空气吹出一层气幕，防止粉尘、烟气和悬浮物沉积在镜头上。[3] 吹扫气的压力、流量和洁净度要求按所选型号的安装说明配置。 | Micro-Epsilon CT 系列附件中有标准吹扫环、不锈钢吹扫环和层流式吹扫环，按镜头规格选配。[4] |
订货单上的测温参数，逐项对到实际型号
下表每一项尽量给出公开型号的实际数值和测试条件，方便与报价单逐行比对。同一名称出现两次的参数，一行讲数值，一行讲怎么用。
左右滑动查看完整表格 →
| 参数 | 资料与范围 | 选型含义 |
|---|---|---|
| 测温范围 | 按型号分档：AMETEK Land SPOT+ M100（1.0 µm）为 500–1800 °C，M3-5（3–5 µm）为 0–500 °C [5]；迪凯 DIT-6H1/6H2/6H3 分别为 600–1400、800–1800、1000–3000 ℃。[6] | 量程越宽，满量程百分比精度对应的误差越大；按工艺正常温度落在量程中段来选档。 |
| 发射率设定范围 | Micro-Epsilon CTM3：0.100–1.100 [4]；迪凯 DIT：0.10–1.00，步长 0.01。[6] | 设定值要用本测温仪所在波段的发射率，同一种钢在 1 µm 和 8–14 µm 的发射率差别很大。[1] |
| 光学分辨率（D:S） | Micro-Epsilon CTM3 有 22:1、33:1、75:1 三种 [4]；迪凯 DIT 为 280:1，最小光斑 2 mm [6]；万年（MANYYEAR）MPT600 为 100:1。[7] | 光斑直径 ≈ 测量距离 ÷ D:S；目标宽度要大于光斑，单色型尤其如此。[3] |
| 发射率怎么取值 | Fluke Process Instruments 表中，氧化钢在 1.0 µm 为 0.8–0.9，抛光钢板为 0.35，钢水为 0.35；未氧化铝在 1.0 µm 为 0.1–0.2。[1] | 现场可用热电偶同时测量，把发射率调到读数一致；也可在工件上钻深孔当黑体，或贴已知发射率的胶带对比。[3] |
| 响应时间 | Micro-Epsilon CTM3 为 1 ms（90%）[4]；迪凯 DIT 为 ≤5 ms（95%）[6]；MPT600 技术参数表为 10 ms（95%）。[7] | 比较时看清是 90% 还是 95% 终值；线速度高、目标短的场合选快的，读数跳动大时再用平均或峰值保持处理。 |
| 光谱响应（工作波长） | SPOT+ 单色型有 1.0、1.6、2.3、3.9、3–5 µm，双色型有 1.0/1.2、1.0/1.5、2.1/2.4 µm [5]；Micro-Epsilon 资料称高温金属的最佳波长在 0.8–1.0 µm，另可用 1.6、2.2、3.9 µm。[3] | 金属尽量用短波；Fluke 表中钢水、未氧化铝、抛光铜在 8–14 µm 都标为不推荐。[1] |
| 视场与光斑尺寸 | CTM3 75:1 型号在 1000 mm 距离光斑约 15.8 mm，22:1 型号同距离约 46 mm。[4] | 按实际安装距离查光斑图，近距离测小目标可选近焦（CF）镜头。[4] |
| 按工艺温度选量程档 | AMETEK Land 的专用型号：铝材 SPOT+ AL 为 200–900 °C，镀锌退火带钢 GS 为 200–1000 °C，金属液 MM 为 600–1800 °C。[5] | 铝、镀锌板等发射率低或多变的材料，优先看有无专用型号。 |
| 精度（系统精度） | CTM3：±(0.3% 读数 + 2 °C)，条件为环境 23±5 °C、ε=1 [4]；迪凯 DIT：±0.75% 满量程 [6]；MPT600：±1% 或 ±1.5 ℃取大者，环境 23±5 ℃。[7] | 样本精度在黑体条件下测得，现场误差主要来自发射率设定和视线遮挡。 |
| 重复性 | CTM3：±(0.1% 读数 + 1 °C) [4]；迪凯 DIT：0.2% [6]；MPT600：±0.3% 或 ±1 ℃取大者。[7] | 做工艺控制时，重复性比绝对精度更直接影响控制稳定性。 |
| 外壳与光学材料 | 迪凯 DIT 为铝外壳，最大长度 185 mm、直径 58 mm [6]；Micro-Epsilon CT 系列另有不锈钢或阳极氧化铝的厚壁防护外壳附件。[4] 窗口材料按波长选，见光学透镜一行。[3] | 按外形尺寸和冷却套外径设计支架。 |
| 环境温度（含冷却） | SPOT+ 多数型号额定 60 °C、70 °C 内可工作但精度下降，水冷套可到 250 °C，光纤测温头可到 200 °C [5]；迪凯 DIT 本体 0–70 ℃，风冷 120 ℃，水冷 175 ℃。[6] | 按测温头安装点的实际环境温度选冷却方式，炉口和辊道上方的辐射热要计入。 |
| 防护等级 | CTM3 为 IP65（NEMA-4）[4]；MPT600 为 IP65（NEMA-4）[7]；迪凯 DIT 为 NEMA 4（IP66）。[6] | 有冲洗水、冷却水飞溅的位置，按现场水汽条件选等级并配防护套。 |
| 输出信号与通信 | SPOT+：2 路 4–20 mA 输出、继电器，EtherNet/IP、Modbus TCP、Profinet、RS-485 [5]；CTM3：0/4–20 mA、0–5/10 V、热电偶 J/K，可选 RS485、Modbus RTU、Profibus DP、以太网 [4]；迪凯 DIT：0–20 mA、4–20 mA 或 0–5 V，可选 RS485。[6] | 按控制系统的接口选；需要远程改发射率或斜率时选带数字通信的型号。 |
| 供电 | CTM3：8–36 VDC，最大 100 mA [4]；迪凯 DIT：24 VDC，100 mA [6]；MPT600：12–24 VDC（100 mA）[7]；SPOT+：24 V DC 或以太网供电（PoE）。[5] | 长电缆时核算压降和 4–20 mA 回路负载；MPT600 标注 24 VDC 下最大回路阻抗 750 Ω。[7] |
| 运行方式 | 在线式测温仪按连续运行设计，输出连续温度信号接入控制系统。[3] | 吹扫气和冷却水也要连续供应，断气断水时应能报警。 |
| 使用寿命与校准周期 | 按厂家提供的校准证书和推荐校准周期执行；Micro-Epsilon 把校准证书列为可选附件。[4] | 寿命和 MTBF 按厂家书面数据。 |
| 环境温度（无冷却） | CTM3 测温头 -40–85 °C、控制器 0–85 °C [4]；MPT600 为 0–60 ℃。[7] | 分体型号的测温头和电子单元分别核算环境温度。 |
| 相对湿度 | CTM3：10–95%，无凝露 [4]；MPT600：10–95%，无凝露。[7] | 冷却水温过低会让镜头结露，水冷时控制进水温度高于露点。 |
| 振动与冲击 | CTM3 测温头：振动 IEC 68-2-6，3 G、11–200 Hz；冲击 IEC 68-2-27，50 G、11 ms。[4] 迪凯 DIT 振动按 GB/T 2423.8-1995。[6] | 装在轧机、辊道附近时，支架要有足够刚度，振动会让光斑偏离目标。 |
| 安装环境压力与密封 | 常压安装；需要隔着真空室或密闭炉壁测量时加测量窗。Micro-Epsilon 资料举例：直径 25 mm、承受 1 个大气压差的窗口厚度应为 1.7 mm。[3] | 窗口会造成透射损失，带增透膜的窗口透射率可到 95%，损失可用测温仪的透射率设置补偿。[3] |
| 目标发射率（现场实际值） | 铁水在 1.0 µm 为 0.35、1.6 µm 为 0.4–0.6；氧化铁在 1.6 µm 为 0.5–0.9。[1] | 发射率随合金和表面状态变化时，单色读数会漂，此时考虑双色型。[2] |
测热金属用短波：发射率差 10% 时误差差多少
金属发射率低，而且随表面状态和波长变化，波长越长，发射率设错带来的温度误差越大，所以 Micro-Epsilon 建议金属测量用尽可能短的波长。[3] Fluke Process Instruments 的建议也是：目标越热，越用短波仪器，并且发射率要按所用仪器的波段去查。[1]
按维恩近似估算（第二辐射常数取 14388 µm·K），一根 1200 °C（1473 K）的钢坯，发射率设错 10% 时，读数偏差约为 λT²/c₂×0.1：1.0 µm 约 15 K，1.6 µm 约 24 K，2.3 µm 约 35 K，10 µm 约 150 K。这是按公式算出的量级，用来说明波长的影响；各型号的实际误差曲线可参照 Micro-Epsilon 资料中的波长-误差图。[3]
左右滑动查看完整表格 →
什么工况要上双色（比色）测温仪
Fluke Process Instruments 列出单色测温仪容易读错的几种情况：目标太小、填不满视场；视线上有粉尘、烟气或水汽；窗口脏污；合金或表面变化导致发射率变化。[2] 双色测温仪按两个波长的信号比定温度，两路信号同比例衰减时比值不变。Fluke 的例子是：1500 °C 黑体在两个波长分别给出 500 和 1000 个单位，比值为 2；信号同时损失 90% 后变为 50 和 100，比值和读数都保持不变。[2]
每台双色仪都有允许的信号衰减上限，Fluke 称因仪器而异，最高可达 95%。[2] 钢水等目标在两个波长的发射率并不相同，所以双色仪设有 E-slope（斜率）调节：对准金属液，以一次性热电偶测得的温度为准调斜率，直到读数一致。[2] 迪凯 DIT 双色测温仪的斜率可在 0.850–1.150 之间以 0.001 步长设定，并能在单色和双色模式间切换。[6]
目标稳定、能充满光斑、视线干净时，单色型结构简单，设好发射率即可；轧线上有氧化皮、水汽，或者坯料摆动、目标窄小，就按双色型选，再向厂家要该型号的衰减上限。
安装距离、D:S 和光斑大小
D:S 是测量距离与光斑直径之比，目标必须大于光斑，读数才正确；目标只占光斑一部分时，仪器给出的是热区和冷背景的平均值。[3] 例如 Micro-Epsilon CTM3 的 75:1 型号在 1000 mm 处光斑约 15.8 mm，22:1 型号同距离约 46 mm；同一系列的近焦镜头型号在焦点处光斑更小，适合近距离测细小目标。[4]
瞄准方式影响装调：Micro-Epsilon 资料介绍了十字激光标示光斑和视频瞄准 [3]；AMETEK Land SPOT+ 标准型号带电动调焦和 LED 瞄准图案，并有过程视频。[5] 迪凯 DIT 为通过镜头的光学瞄准。[6]
四个公开型号的关键指标并排看
表中数值取自各厂家页面，“—”表示页面未列出。
左右滑动查看完整表格 →
| 指标 | AMETEK Land SPOT+ R100 | Micro-Epsilon CTM3 | 迪凯 DIT-6H2 | 万年 MPT600 |
|---|---|---|---|---|
| 测温方式 | 双色/单色 [5] | 单色 [4] | 双色/单色可切换 [6] | 多波长可选 [7] |
| 波长 | 1.0 与 1.2 µm [5] | 2.3 µm [4] | 0.8–1.1 µm 或 0.4–1.1 µm [6] | 1、1.4、1.6、7–14 µm [7] |
| 测温范围 | 400–1800 °C，另有 700–3500 °C 档 [5] | 50–1000 °C（分三档）[4] | 800–1800 ℃ [6] | 300–1400 ℃ 等多档 [7] |
| D:S | — | 22:1 / 33:1 / 75:1 [4] | 280:1 [6] | 100:1 [7] |
| 响应时间 | — | 1 ms（90%）[4] | ≤5 ms（95%）[6] | 10 ms（95%）[7] |
| 防护等级 | — | IP65 [4] | IP66 [6] | IP65 [7] |
| 供电 | 24 V DC 或 PoE [5] | 8–36 VDC [4] | 24 VDC [6] | 12–24 VDC [7] |
冷却、吹扫、窗口，以及随报价要回的资料
粉尘、烟气和悬浮物会污染镜头，造成读数偏低，在光学前端加压缩空气吹扫环可防止沉积；风冷、水冷附件让测温仪能在高温环境下工作。[3] 测加热炉内金属时，炉壁比工件热，墙体反射会抬高读数，测温仪需要补偿环境辐射，必要时用第二个测温头测环境温度。[3]
询价时一次交代清楚：被测材料和表面状态（氧化、氧化皮、光亮、液态）、温度范围、目标尺寸和安装距离、视线上的烟尘水汽和窗口、目标速度、测温头处的环境温度和可用的冷却水与压缩空气、输出接口。请供货方随报价提供：该型号的完整技术参数表（含精度、响应时间的测试条件）、安装距离下的光斑图、双色型的衰减上限和斜率设定方法、冷却与吹扫附件的耗水耗气量，以及可溯源的校准证书。同一厂家资料前后数值不一致时，例如 MPT600 页面特性栏写 1 ms、技术参数表写 10 ms（95%），以书面确认的数值为准。[7]
