水套/冷却系统

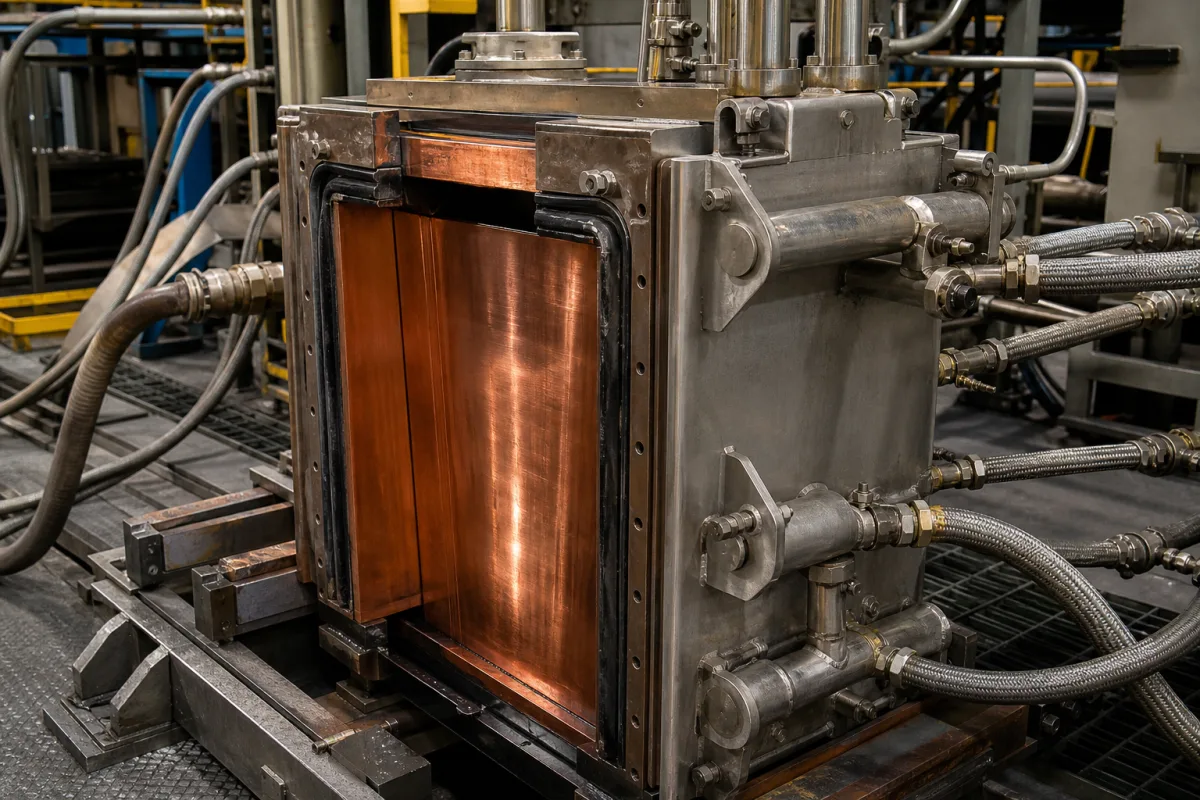

水套/冷却系统是连铸结晶器组件中的关键部件，其主要功能是通过精心设计的通道循环冷却水，维持结晶器的最佳温度。这可以防止连铸过程中结晶器过热，确保金属液正常凝固，并防止最终产品出现缺陷。该系统通常采用铜合金或不锈钢制造，这些材料具有良好的导热性、耐腐蚀性和抗热疲劳性能。关键参数包括冷却水流量80–120 L/min，进水温度20–35 °C，出水温度40–60 °C。工作压力为1.0–1.6 MPa，压降为0.05–0.15 MPa。冷却能力为150–300 kW，壁厚为10–20 mm。表面粗糙度为Ra 0.8–1.6 µm（ISO 4287），泄漏率≤0.01 mL/min。系统重量为150–250 kg，尺寸为800×400×300 mm（长×宽×高）。热作工具钢H13（ASTM A681）被指定用于高抗热疲劳性能的部件。这些数值为参考范围，必须与法定制造商或供应商核实具体型号和应用。水套是结晶器组件的一部分，其设计必须与铸造热负荷和结晶器几何形状相匹配。正确操作需要监控流量、温度和压力，以确保均匀冷却并防止热点。定期维护包括检查水垢积聚、泄漏和磨损。未能保持适当冷却可能导致结晶器损坏、产品缺陷和工艺中断。

冷却水通过泵送入水套内部通道，通过传导吸收结晶器壁的热量。加热后的水被循环排出，并由较冷的水替代，形成连续的热交换过程，以保持结晶器温度恒定。流量和进水温度根据铸造过程的热负荷进行控制。系统在压力下运行，以确保足够的流量并防止沸腾。通道的设计对于实现结晶器表面的均匀冷却至关重要，避免可能导致缺陷的热点。系统两端的压降表示流动阻力，必须在规定范围内以确保高效运行。冷却能力由传热速率决定，该速率取决于流量、温差和通道表面积。系统设计在指定范围内运行，以确保安全可靠的性能。
