化学计量投加单元

基于 CNFX 目录中多个工厂资料的聚合洞察，化学计量投加单元 在 饮料制造 行业中通常会围绕 流量 到 计量精度 进行能力评估。

技术定义与核心装配

一个典型的 化学计量投加单元 通常集成 计量泵 与 注射阀。CNFX 上列出的制造商通常强调 316L不锈钢 结构，以支持稳定的生产应用。

自动化CIP/SIP系统中的精密部件，用于精确测量和分配清洗及消毒化学品。

查看完整规格 查看制造来源

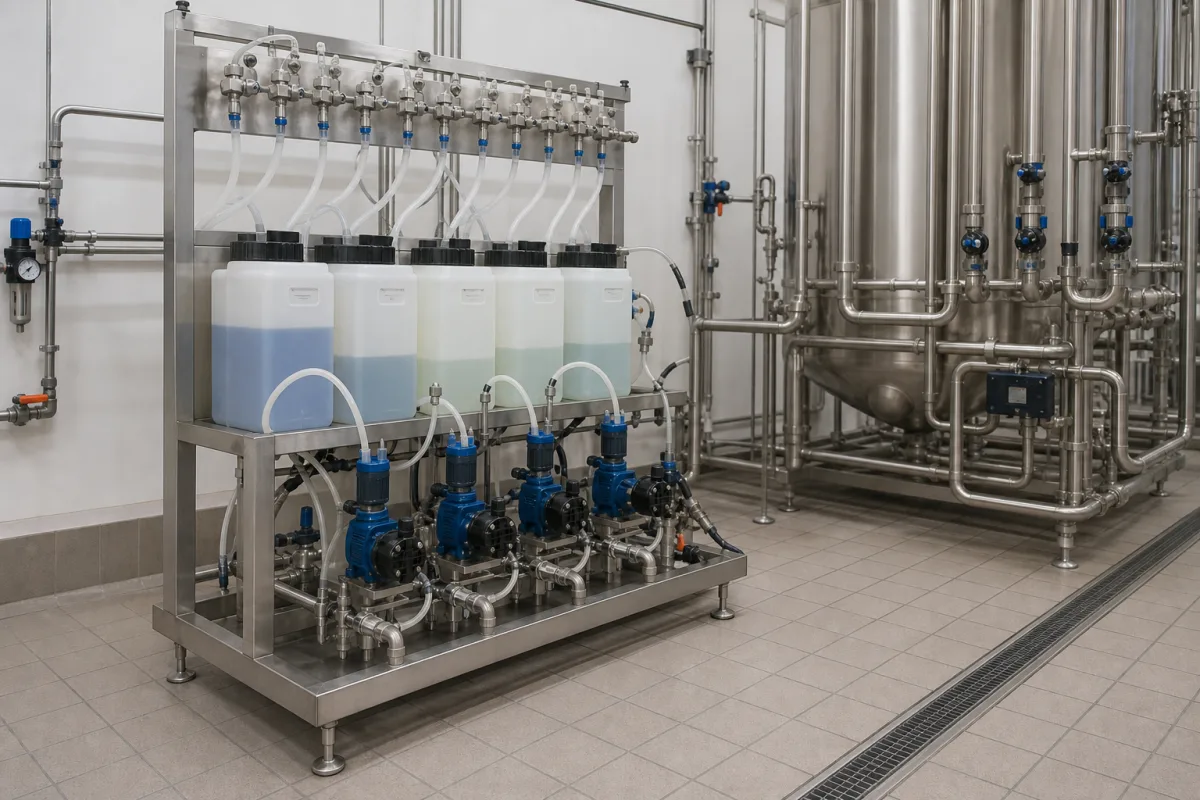

化学计量投加单元 的工业制造场景图
产品参考图片；具体外观与规格请向制造商确认。

产品规格

技术参数与制造背景： 化学计量投加单元

产品定义

化学计量投加单元是饮料生产自动化CIP/SIP系统的关键部件。它负责将各种清洗剂（如苛性碱、酸）和消毒剂（如过氧乙酸、含氯溶液）精确地按体积或重量计量，并控制注入到CIP/SIP流体回路中。其操作由系统的可编程逻辑控制器（PLC）控制，以确保根据经验证的清洁方案进行可重复、准确且安全的化学品输送。该单元通常由一个或多个正排量泵（如隔膜泵、蠕动泵）或精密计量阀组成，连接到化学品供应罐。流量计或称重传感器提供反馈以实现闭环控制。系统PLC根据配方发送命令，激活泵/阀持续设定时间或直到达到目标体积/重量，从而将化学品精确计量到主CIP流或混合室中。该单元具有一系列技术规格，必须针对具体型号和应用进行验证。例如，流量范围为0.5–10 L/min，计量精度为±0.5%。工作压力为1.0–1.6 MPa，工作温度为5–60 °C。电源为24 V DC（±10%），可选230 V AC（需转换器），功耗为50–150 W。防护等级为IP54–IP65（依据IEC 60529）。接液部件通常为316L不锈钢（依据ASTM A240），可选PTFE密封件以应对腐蚀性化学品。单元重量为15–25 kg，尺寸为600×400×800 mm（长×宽×高）。化学兼容性覆盖pH 1–14，并提供PTFE和PVDF全范围选项。控制信号为4–20 mA（依据IEC 60381），用于PLC集成。请务必与法定制造商或供应商核实具体型号的数值和标准。

工作原理

该单元通常由一个或多个正排量泵（如隔膜泵、蠕动泵）或精密计量阀组成，连接到化学品供应罐。流量计或称重传感器提供反馈以实现闭环控制。系统PLC根据配方发送命令，激活泵/阀持续设定时间或直到达到目标体积/重量，从而将化学品精确计量到主CIP流或混合室中。

主要材料

316L不锈钢, PTFE（特氟龙）, Santoprene/EPDM
技术参数
参数典型区间选型说明与越界后果
流量0.5–10 L/minPeristaltic pump based; higher rates require larger pump head.
计量精度±0.5 %Relative to setpoint; verified with calibration.
工作温度5–60 °CChemical stability limits; higher temps degrade seals.
电源24 ±10% V DCOptional 230 V AC with converter.
功耗50–150 WDepends on pump motor and heater.
防护等级IP54–IP65IP65 for washdown areas.IEC 60529
接触物料材质316LOptional PTFE seals for aggressive chemicals.ASTM A240
重量15–25 kgSkid-mounted; excludes chemical tanks.
外形尺寸（长×宽×高）600×400×800 mmCompact footprint for tight spaces.
化学品兼容性pH 1–14Full range with PTFE and PVDF options.
控制信号4–20 mAAnalog input for PLC integration.IEC 60381

区间为行业参考值，供询价时圈定范围用，不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。

组件 / BOM
  • 计量泵
    提供动力从供应罐抽取化学品，并以精确的体积控制注入工艺管线
    材料： 316L不锈钢/聚四氟乙烯/山都平热塑性弹性体
  • 注射阀
    一种电磁或气动驱动阀，开启时允许化学品注入CIP管线，关闭时可防止交叉污染或回流。
    材料： 316L不锈钢/聚四氟乙烯
  • 流量计/称重传感器
    测量实际投加的化学品体积或重量，向控制器提供反馈以实现精确的闭环操作。
    材料： 316L不锈钢/玻璃（用于视流指示器）
  • 化学品供应罐
    存放计量泵抽取的浓缩液。

应用与选型

应用匹配与尺寸矩阵

运行限制
pressure:0 至 10 bar（最大工作压力）
flow rate:0.5 至 100 L/min（可按泵头调节）
temperature:5°C 至 80°C（运行），-10°C 至 120°C（储存）
兼容性
氢氧化钠溶液（NaOH）硝酸基消毒剂过氧乙酸（PAA）混合物
不适用：氢氟酸（HF）或高浓度硫酸（>50%），因其会导致材料降解
选型所需数据
  • 最大所需加药流量（L/min）
  • 系统工作压力（bar）
  • 化学品粘度和固体含量（%）
补充技术说明

工程推理

运行范围
范围
0.5-6.0 bar（入口压力），0.1-5.0 mL/s（加药速率），5-60°C（流体温度）
失效边界
隔膜在8.5 bar压差下破裂，齿轮箱在0.05 mL/s流量偏差下卡死，电磁线圈在85°C线圈温度下烧毁
隔膜因循环应力超过35 MPa屈服强度（胡克定律）导致的疲劳失效，齿轮因磨粒冲击（赫兹接触应力）导致的磨损，线圈绝缘在超过70°C后每升高10°C按阿伦尼乌斯速率加倍导致的击穿
制造语境
化学计量投加单元 在 饮料制造 中会按材料、工艺窗口和检验要求共同评估。

风险、维护与标准

可靠性与工程风险分析

失效模式与根因
加药泵组件化学腐蚀
原因：泵材料（如密封件、隔膜）与所加注化学品不兼容，导致材料降解和泄漏
注入喷嘴和管路堵塞或结垢
原因：由于加药系统中化学品稀释不当、温度波动或污染导致化学品沉淀
维护信号
  • 泵密封件、连接处或注入点周围出现可见的化学品泄漏或滴漏
  • 听到敲击声或不规则的泵送声音，表明存在气蚀、空气进入或机械磨损
工程建议
  • 对所有湿部件基于化学品浓度、温度和pH值实施材料兼容性分析；在需要时升级为PTFE、PVDF或哈氏合金等耐化学材料
  • 建立定期的喷嘴检查和清洁预防性维护计划，并安装带定期更换计划的在线过滤器，以防止颗粒物进入和堵塞

合规与制造标准

参考标准
ANSI/ISA 84.00.01 - 功能安全：安全仪表系统DIN EN 13480 - 金属工业管道
制造精度
  • 流量精度：设定值的 +/- 1%
  • 压力额定值：规定工作压力的 +/- 5%
质量检验
  • 静水压测试 - 1.5倍最大工作压力
  • 材料成分验证 - 光谱分析
失效分析

FMEA · 风险与缓解

诱因 → 失效模式 → 工程缓解

由于蒸汽压差导致NPSH < 2.3 m时发生气蚀 → 隔膜点蚀和流量测量误差超过±2%精度 → 采用具有3.5 m NPSH裕度的容积式泵和钛合金隔膜（450 MPa抗拉强度）
化学品在饱和度比 > 1.2（过饱和）时结晶 → 阀座堵塞导致8个工作循环内100%流量限制 → 采用316L不锈钢流道，表面粗糙度0.8 μm，并维持最低15°C温度

采购评估维度

不是客户评论，也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。

技术文档
索取最新图纸、版本记录和规格书。
制造能力
核对设备、工艺边界和可追溯的生产证据。
可检验性
确认检验方法、计量设备和可追溯的检验报告。
供应商透明度
核验法人主体、地址、认证范围和直接联系人。

这些项目是采购核对事项，不代表真实客户评分、具体国家买家反馈或实时询盘。

生产 化学计量投加单元 的制造商

1 家企业把这个产品列在自己的产品线里。卡片上的公司数据摘自各家官网，每张卡都注明这条关系的依据来自哪里。

Hebei Kingwell Machinery Co., Ltd.
· CN
APIISOGOST
还生产： Chemical Dosing System、Hydraulic Power Unit、Centrifugal Pump 等 12 项
依据其官网产品页　·　档案由 CNFX 依公开来源整理
官网上的名称：“Chemical Dosing Unit”
查看来源页 ↗ kingwellmachinery.com · 核验于 2026-08-22
查看档案 发送询盘

结合厂家产品范围与来源资料比较需求，联系时说明规格、数量和交期。

采购询盘

请求制造能力信息关于 化学计量投加单元

说明目标数量、应用场景、交期和关键技术要求，用于准备 RFQ 或供应商评估。

这条消息去哪
直达 CNFX 编辑台；若该产品已关联到已认领档案的工厂，也会同时通知它。不会群发给一堆供应商。
你的信息不外流
我们不出售、不出租询盘数据，也不会把你加进营销邮件列表。只用于回复这一条询盘。
不抽佣、不做中间商
CNFX 是目录方。我们不从任何订单里抽成，也不会代供应商谈判。
询盘需要哪些信息
请说明产品规格、数量、目的地和目标交期，便于明确采购需求。

你的商务信息仅用于处理本次请求。

谢谢，信息已发送。
提交失败，请稍后重试；如果反复失败，请直接发邮件到 [email protected]。

常见问题

该化学计量投加单元的典型流量范围是多少？

流量范围为0.5–10 L/min，具体取决于泵头尺寸。较高的流量需要更大的泵头。请务必与制造商确认您具体型号和应用的确切流量。

该单元的计量精度是多少？

计量精度为相对于设定点的±0.5%，并通过校准验证。这确保了经验证清洁方案的精确化学品输送。请确认您具体配置的精度。

接液部件使用什么材料？

接液部件通常为316L不锈钢（依据ASTM A240），可选PTFE密封件以应对腐蚀性化学品。该单元兼容pH 1–14，并提供PTFE和PVDF全范围选项。请确认材料与您的化学品兼容。
